光伏AGC系统和逆功率保护区别

什么是 AGC控制系统？

AGC控制系统是自动发电控制系统。

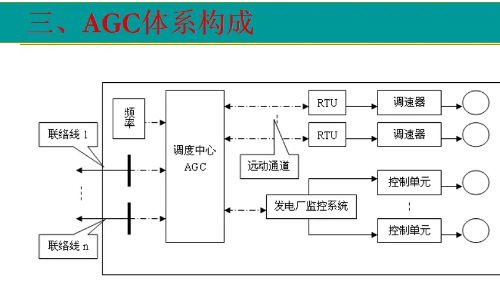

自动发电控制（Automatic Gain Control）简称AGC，它是能量管理系统（EMS）的重要组成部分。按电网调度中心的控制目标将指令发送给有关发电厂或机组，通过电厂或机组的自动控制调节装置，实现对发电机功率的自动控制。

扩展资料：

AGC系统通过控制光伏逆变器的出力，以满足不断变化的用户电力需求，从而使电网处于安全的运行状态。由于太阳能的间歇性、随机性特点，光伏电站的大规模并网给电网调度带来了巨大的调峰压力，增加了电网系统的不稳定性，降低了电网系统的电能质量。

因此，光伏电站通过利用有功自动控制系统在规定的出力调整范围内，通过实时跟踪上级电力调度部门下发的调节指令，按照一定调节速率实时调整发电出力，以满足电力系统频率和功率控制的要求。

参考资料来源：百度百科——agc系统

agc和avc的区别是什么？

AGC与AVC的区别是AGC为英文自动发电控制的缩写，AVC为英文自动电压控制的缩写。AGC功能按照电网负荷变化使投入该功能的发电机组的负荷自动进行相应的调节；AVC的功能是投入该功能后系统电压变化时，励磁系统自动调节维持机端电压不变。

自动发电控制，是并网发电厂提供的有偿辅助服务之一，发电机组在规定的出力调整范围内，跟踪电力调度交易机构下发的指令，按照一定调节速率实时调整发电出力，以满足电力系统频率和联络线功率控制要求的服务。

avg主要控制环节

由省调或地调EMS，SCADA系统从电网获得实时消息并转换为E数据。电压预防控制软件判断稳定裕度是否充足，若不充足，则调用预防控制模块进行调整；若充足，则进入优化控制模块。

二级电压控制模块根据电网实时信息进行周期性计算，周期为5min，进行一次校正控制，无功优化模块的计算周期为15min，先调用二级电压控制模块为算法提供一个好的初值，不进行控制，再以降低网损为目标进行优化控制。

发电厂和500kV变电站的AVC控制点目标电压由省调EMS，SCADA系统直接下发到VQC装置，220kV变电站的AVC控制点目标电压由省调EMS，SCADA系统传送到地调AVC系统，地调AVC软件算得出方案，下发指令到就地VQC装置。

发电厂子站系统根据下达的目标电压，依据设定的分配原则自动设定各机组的机端目标电压或无功值，由机组DCS系统或AVR装置自动完成电压的调整。

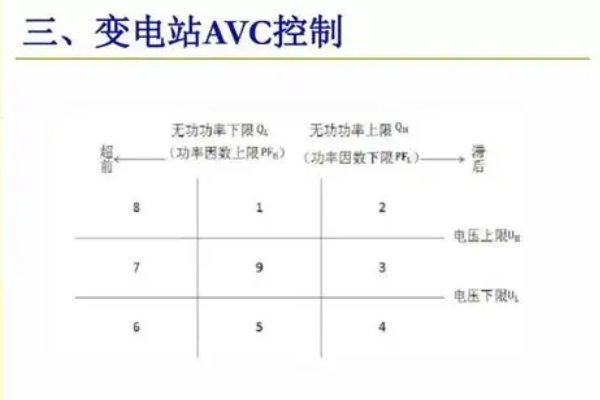

变电站VQC装置根据下达的目标电压，自动控制变压器分接头的挡位或低压电容器／电抗器的投退，或接受上级指令，按指令对设备进行控制。

agc和avc的区别是什么？

AGC与AVC的区别：AGC为英文“自动发电控制”的缩写，AGC功能按照电网负荷变化使投入该功能的发电机组的负荷自动进行相应的调节；AVC为英文“自动电压控制”的缩写，投入该功能后系统电压变化时，励磁系统自动调节维持机端电压不变。

简介

自动电压控制是现代电网的两大自动控制系统（AGC、AVC）之一，具有提高电网电压质量、降低网损、增加稳定储备和减轻调度值班人员劳动强度的功能，能够保证电网安全经济优质运行。

自动电压控制是指对全网无功电压状态进行集中监视和分析计算，从全局的角度对广域分散的电网无功装置进行协调优化控制，它不仅可以实现对无功电压的自动调节，而且具有一定的优化功能，是保持系统电压稳定、提升电网电压品质和整个系统经济运行水平、提高无功电压管理水平的重要技术手段。

什么是发电机的逆功率保护功能

发电机的逆功率保护功能是防止原动机失去动力后，电力系统向发电机倒送功率的。当功率方向发生改变后，发电机就变成了电动机，从发出功率变为吸收功率。这样由于原动机的转速非常快，受到这里的功率变换后会在原动机上产生一个反向力矩，损坏原动机，同时无谓地消耗电力。 从原理讲，柴油发电机可以逆功率运行。但实际上，逆功率运行时发电机就成了电动机了，不但发出的电送布出去要自身消耗，而其还要使用电网的电。长时间逆功率运行就有可能造成绕组烧毁。因此，在一般情况下，不得将发电机长时间逆功率运行。 目前，在大型发电机组上一般装设了两套独立的逆功率保护装置，即程序跳闸逆功率和单纯的电气逆功率保护，来限制发电机逆功率的大小

光伏专用防孤岛保护装置的作用和特点

概括

防孤岛保护装置主要是用来防止电网出现孤岛效应。孤岛是一种电气现象，发生在一部分的电网和主电网断开，而这部分电网完全由光伏系统来供电，孤岛会损害公众和电力公司维修人员的安全和供电的质量，因此在光伏电站中一定要配备防孤岛装置。这种装置主要适用于110KV、66KV、35KV、10KV及低压380V光伏电站的小电源并网供电系统，在发生孤岛现象时,可以快速切除并网点.使本站与电网侧迅速脱离，从而保证整个电站和相关维护人员的生命安全，该防孤岛保护装置具有过电压、低电压、频率过高、频率过低、逆功率、外部联跳、频率突变等保护等国网标准的保护功能。

主要作用

1、当电网侧失电的时候，需要维修人员去检修，这时光伏本侧还处于正常发电状态，而防孤岛保护装置会向并网开关发出命令，让其跳闸，从而很好的保证了光伏两侧维修人员的生命安全。

2、当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时防孤岛保护装置也会迅速向并网开关发出命令，让其跳闸，从而很好的保证了两侧主设备不受伤害，避免事故进一步扩大。

3、当故障解除后，光伏两侧都处于正常状态。这时防孤岛保护装置就会检测到相关信号，自动合上并网开关，让其正常工作，省去了人工并网的繁琐。带有失压跳闸、检有压自动合闸功能等等。

保护功能

1、过电压保护；

2、低电压保护；

3、过频率保护；

4、低频率保护；

5、逆功率保护；

6、外部故障联跳；

7、频率突变量保护；

8、谐波监测及过大保护。

主要特点

1、外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺。体积小，重量轻，外形美观，安装方便。采用全密封式结构，具有良好的抗震、防尘性能。

2、装置供电电源、控制回路均为交直流两用。采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强。

3、 具有RS485 总线串行通信口，并集成了MODBUS 标准通信规约。具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持。具有RS485 总线串行通信口，并集成了MODBUS 标准通信规约。

4、 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便。
