视线电子秤的内部都有A/D转换器吗?

电脑 2023-11-28

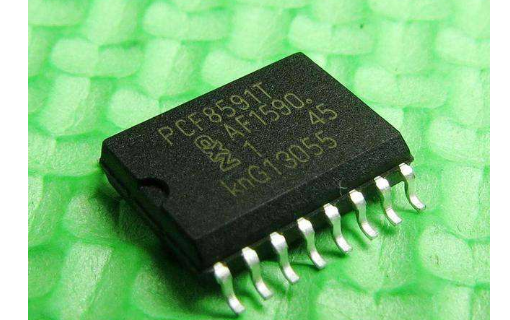

什么叫A/D转换器

A/D转换器是模拟信号转为数字信号的转换器。

A/D转换的作用是将时间连续、幅值也连续的模拟量转换为时间离散、幅值也离散的数字信号。

A/D转换要经过取样、保持、量化及编码4个过程。在实际电路中,这些过程有的是合并进行的,例如,取样和保持,量化和编码往往都是在转换过程中同时实现的。

数模转换器,又称D/A转换器,简称DAC。一种将二进制数字量形式的离散信号转换成以标准量(或参考量)为基准的模拟量的转换器,作用是把数字量转变成模拟的器件。

扩展资料:

模数转换的方法从转换原理来分可分为直接法和间接法两大类:

1、直接法是直接将电压转换成数字量。

它使用数模网络输出的一组参考电压,从高电平位置一点一点地重复与测量电压进行比较,直到两者达到或接近平衡。

直接逐位比较转换器(direct bit-by-bit comparative converter)是一种具有高转换精度的高速数模转换电路,但其抑制干扰的能力较差。它通常通过提高数据放大器的性能来补偿。它最常用于计算机接口电路。

2、间接法不将电压直接转换成数字,而是首先转换成某一中间量,再由中间量转换成数字。常用的有电压-时间间隔(V/T)型和电压-频率(V/F)型两种,其中电压-时间间隔型中的双斜率法(又称双积分法)用得较为普遍。

参考资料来源:百度百科-转换器 (A/D转换器)

电子秤的原理是什么?内部都有哪些构造?越详细越好。

第一部分 电子秤的原理方框图: 程式 K/B(按键) ↑ Fx → 传感器 → OP放大 → A/D转换 → CPU → 显示驱动 → 显示屏 ↓ 记忆体 工作流程说明: 当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使用激励电压发生变化,输出一个变化的模拟信号。该信号经放大电路放大输出到模数转换器。转换成便于处理的数字信号输出到CPU运算控制。CPU根据键盘命令以及程序将这种结果输出到显示器。直至显示这种结果。 第二部分 秤的分类: 1.按原理分:电子秤 机械秤 机电结合秤 2.按功能分:计数秤 计价秤 计重秤 3.按用途分:工业秤 商业秤 特种秤 第三部分

电子秤的结构及工作原理

电子秤均由以下三部分组成: (1)承重、传力复位系统:它是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。 (2)称重传感器:即由非电量(质量或重量)转换成电量的转换元件,它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。按照称重传感器的结构型式不同,可以分直接位移传感器(电容式、电感式、电位计式、振弦式)。对称重传感器的基本要求是:输出电量与输入重量保持单值对应,并有良好的线性关系;有较高的灵敏度;对被称物体的状态的影响要小;能在较差的工作条件下工作;有较好的频响特性;稳定可靠。

电子秤内部系统有哪些组成?

电子秤 内部系统有: 称重传感器 , 放大电路 , AD转换电路 ,单片机电路,显示电路,键盘电路,通讯接口电路, 稳压电源 电路等电路组成。

电子秤的基本构造???

第一部分 电子秤的原理方框图: 程式 K/B(按键) ↑ Fx → 传感器 → OP放大 → A/D转换 → CPU → 显示驱动 → 显示屏 ↓ 记忆体 工作流程说明: 当物体放在秤盘上时,压力施给传感器,该传感器发生形变,从而使阻抗发生变化,同时使激励电压发生变化,输出一个变化的模拟信号。该信号经放大电路放大输出到模数转换器。转换成便于处理的数字信号输出到CPU运算控制。CPU根据键盘命令以及程序将这种结果输出到显示器。直至显示这种结果。 第二部分 秤的分类: 1.按原理分:电子秤 机械秤 机电结合秤 2.按功能分:计数秤 计价秤 计重秤 3.按用途分:工业秤 商业秤 特种秤 第三部分 秤
