如何用matlab画出如下图形，按照下面规律变化问问究竟可不可以，不一定要帮我画

怎样用matlab画函数图

matlab的数据处理能力很强大，这款软件还能绘制各种函数图形。下面我将介绍用matlab画函数图形的方法，以在同一张图上画出y1=sin(x)和y2=sin^2（x）的图形为例。

工具/原料

matlab

1方法/步骤

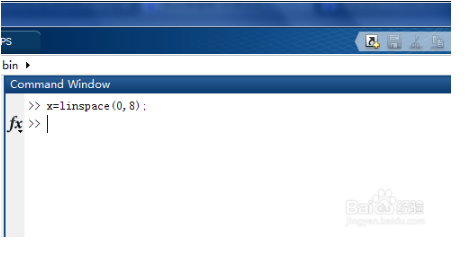

输入自变量：

画已知的函数图形，用向量的方式表示自变量比较方便。代码为

x=linspace(0,8); % 用向量形式创建x。

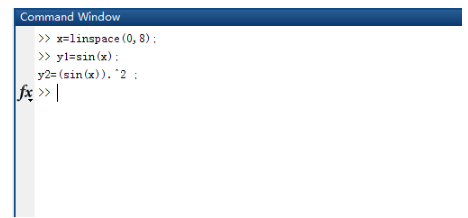

2输入因变量表达式：

y1=sin(x); % 向量y1的值为x坐标上某一x的s i n ( 2 x )值。

y2=(sin(x)).^2 ; % 向量y2的值为( s i n ( x ) ) .^2,注意别忘记一点”.“

3使用plot命令画图：

plot（x,y1)

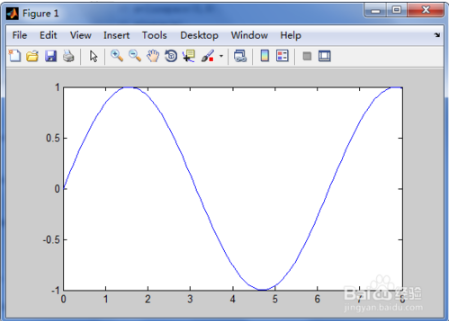

4按回车，则画出y1=sin(x)的图形。

如果这时直接继续画y2=sin^2（x）的图形，则在另一张图中画，为了在同一张图中画两个函数图，输入下面代码：

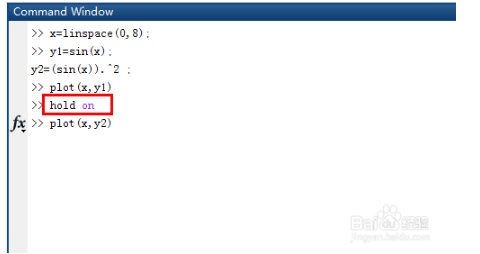

hold on

5再输入绘图命令：

plot(x,y2)

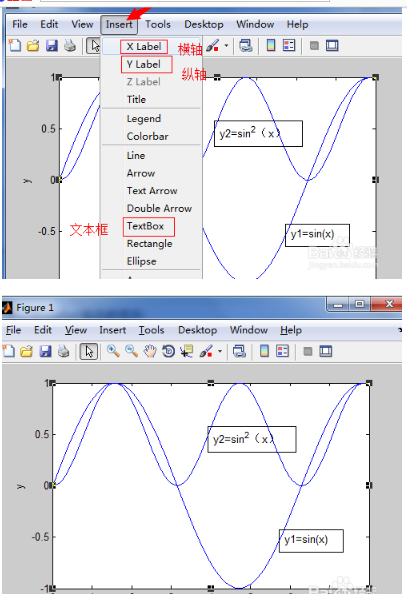

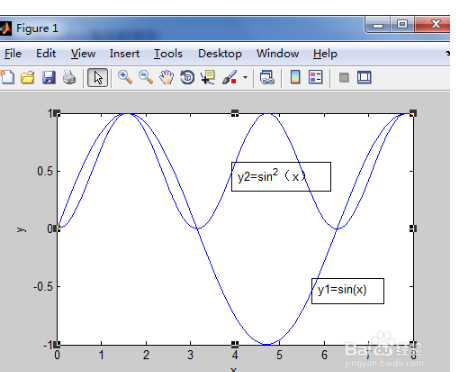

按回车，则在同一张图上画出了这两个函数的图形。可以通过菜单栏中的insert添加坐标名称，文本等。

其他函数的画法类似！

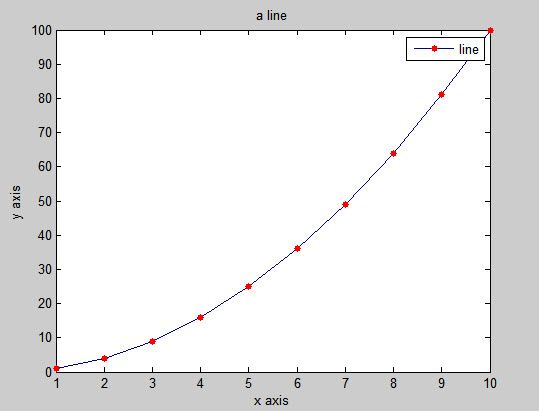

用Matlab怎样画出下面的图形，就是一条线上隔一段有一个点或者其他标识，并且可以使用legend，怎样用？

figure( 1 );
x = 1 : 10;
y = x.^2;
h = plot( x, y, '.-',...% -表示直线，.表示每个折点同时画点
'Color', [ 0, 0, 0.5 ],... % 线条颜色
'MarkerSize', 15,...% 点大小
'MarkerEdgeColor', [ 1, 0, 0 ] );% 点颜色
xlabel( 'x axis' );
ylabel( 'y axis' );
title( 'a line' );
legend( 'line' );

MATLAB中如何画出这样的图啊，重点是下面的坐标表示不同的两个分量，求大神指导

能带图啊 要将ky的横坐标取相反数，然后倒序，放到kx的前边和kx合拼为一个数组 将ky方向数据倒序放到ky数据的前面，合并为一个数组 使用新的横坐标数组和数据数组画图

请教下各位大神：在matlab中要是知道了立体图形各点的数据，如何画出该立体图啊？

先用拟合工具箱把函数拟合出来, x=meshgrid(这里面是x的范围),y=meshgrid(), 然后z=拟合出来的函数关系, 用mesh或者surf 画图 或者不拟合,插值后用mesh或者surf 绘图

求公式！matlab画图，在图中画出几条线，不同颜色。带注释之类。

如下参考：

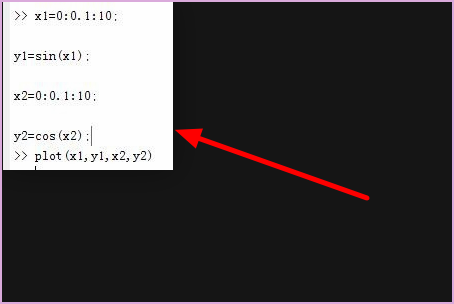

1．首先打开matlab，点击回车：

X1＝0：0．1：10；

Y1等于sin（x1）

X2＝0：0．1：10；

Y2等于cos（x2）

然后作图（x1，y1，x2，y2）

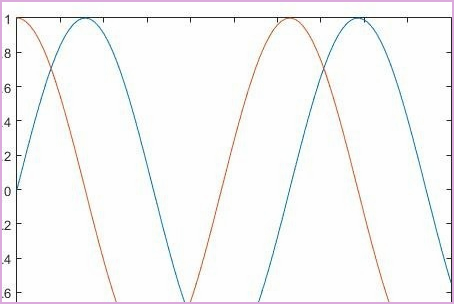

2．如下图所示。此时，通过注释不知道度数，只有两条曲线。

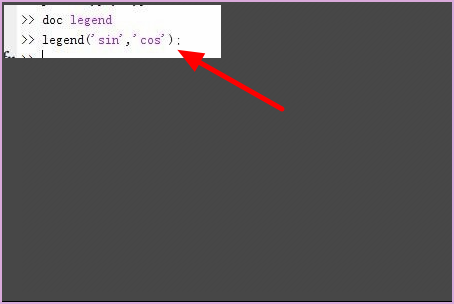

3．此时，legend函数可以被传递回通道以添加注释。格式如下：

传奇（＇sin＇，＇cos＇）；

分别添加评论。

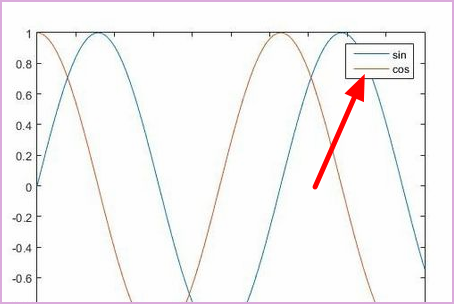

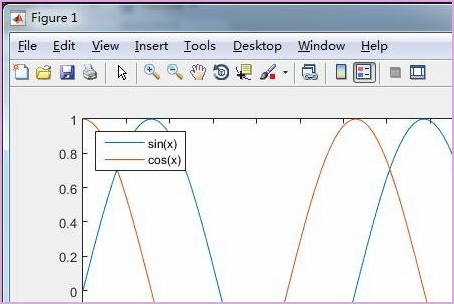

4．输入后的应答效果如下图所示。您可以看到在右上角添加了一个带有注释的文本框。

5．然后，legend函数还可以选择注释出现的位置，并通过添加location参数来实现它。点击输入：legend（＇sin（x）＇，＇cos（x）＇，＇location＇，＇northwest＇）。
