富士变频器FRN15LM1S-4Ct和HELG1-42-15区别

富士变频器f参数和c参数区别

FRN代表FRENIC系列 3.7是功率3.7KW C和E是变频器的应用领域类型，C是mini系列紧凑型，E是multi系列高性能、紧凑型，如果是F代表是风机泵类型，S是小型，LM是上下搬运装置用，VG表示高性能矢量控制型

求富士变频器FRN15G11S-4CX说明书

　　富士变频器FRN15G11S-4CX说明想设定外部端子频率控制，最大频率50HZ,0-10V模拟量显示频率，如何设置？

　　可以考虑增加一个转换开关，引到变频器的一个DI端子上，设定为参数=35。

　　该端子=1时，不管参数如何设置，一律由面板控制启停及参数调整。

　　该端子=0时，由F01、F02的参数设定确定频率和启停的控制方式。

　　多步频率运行是变频器的一项重要功能。多步频率运行是指通过一些功能或参数设置，使变频器按照一定的规律自动变速运行，从而实现工业生产过程的自动化。要实现多步频率运行，首先应根据生产机械运行要求画出变频器运行曲线图，然后根据运行曲线图分析、计算应设定的一系列功能参数，最后在相应变频器上对这些功能参数进行设定[1]，使其运行满足生产机械的要求。

　　变频器多步频率运行的实现方法一般有两种，这里以富士FRNG11系列变频器为例，介绍以端子控制实现多速运行的方法。变频的外界输入端子中，通过功能预置，可以将若干个（通常为2～4个）输入端子为多档（3～16档）转速控制端。其转速的切换由外接开关器件的状态组合来实现，转速的档次是按二进制的顺序排列的，故2个输入端可以组合成3或4档（“0”状态不计为3档，“0”状态计入时为4档）转速，3个输入端可以组合成7或8档（“0”状态不计为7档，“0”状态计入时为8档）转速，4个输入端可以组合成15或16档（“0”状态不计为15档，“0”状态计入时为16档）转速[2]。

　　下面用实例说明变频器多步频率运行的过程。如图1所示，通过设定相应功能和参数实现变频器的多步频率运行。要求按步骤写出应设定的功能和参数及其设定值，并在变频器上验证实现。

　　1.划分多步频率

　　如图2所示，共分为5个程序步，即多步频率l～多步频率5。

　　2.设定每一程序步功能参数

　　富士FRNG11系列变频器最多可以实现16步频率运行，多步频率1～多步频率16分别由参数C30、C05～C19来设定，“C05多步频率1”到“C19多步频率15”用来设定每个程序步的运行时间、电动机旋转方向以及加、减速时间功能。现选择X1～X7作为外部开关信号的输入端子，其参数设定如表1。

　　表1中参数的含义：E01～E04，参数设定分别为0，1，2，3，多步频率选择（1～15步）[SS1][SS2][SS3][SS4]；E05～E06，参数设定为4，5，加/减速时间选择（3种）[RT1] [RT2]，由外部接点输入信号选择E10～E15预设定的加/减速时间，指定2个接点输入端子相应设定其功能数据为4，5，即可由它们的on/off组合选择加/减速时间，由图1计算得到得加/减速时间见表2；E07，参数设定为6，自保持选择[HLD]，采用三线制运行，HLD-CM为on时，FWD和REV信号自保持，off时解除自保持，指定一个接点输入端子，设定其功能数据为6，此端子即可用作HLD功能端子，完成上述各步骤给变频器通电，将以上参数确认无误后，当变频器外部接点按控制要求闭合时，变频器即可实现多速运行。

　　富士变频器PID设置方法如下：1、控制方式，可选端子控制或面板控制。参数F02（0为面板控制，1为端子控制）根据需要设定。2、上限频率，设定为电动机额定频率。参数F15。3、下限频率，普通电机一般设为15或20。变频电机可以设为0。参数F16。4、加减速时间，根据电机功率设定。参数F07和F08。5、PID模式，不知道你需要正动作还是反动作。正动作就是你的反馈值越大，变频输出频率就越大。反之为反动

　　富士变频器PID设置方法如下：

　　1、控制方式，可选端子控制或面板控制。参数F02（0为面板控制，1为端子控制）根据需要设定。

　　2、上限频率，设定为电动机额定频率。参数F15。

　　3、下限频率，普通电机一般设为15或20。变频电机可以设为0。参数F16。

　　4、加减速时间，根据电机功率设定。参数F07和F08。

　　5、PID模式，不知道你需要正动作还是反动作。正动作就是你的反馈值越大，变频输出频率就越大。反之为反动作。一般为反动作。参数F20=1正动作，参数F20=2反动作。

　　6、反馈信号选择，你端子C1输入，参数F21=3（控制端子C1反动作，20-4mA)

　　7、目标值（给定值）设定，按F01频率设定1的设定。如F01=0。目标值由键盘面板上下键设定，按照你要求的5MP为例，设定值=最高频率*（设定压力/变送器量程）=50HZ*（5MP/10MP）=25HZ。用键盘面板上下键设定频率为25HZ即可。

　　8、调试。运行变频器，观察实际值和设定值的偏差，调节参数C32（模拟输入偏置）。观察PID运行状况调节，调节H22，H23，H24（P、I、D无经验最好微调或不调）。

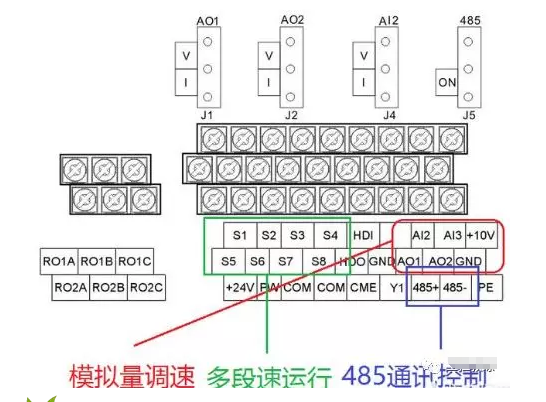

　　以上是各种调速方法接线和实现方法，下面我们大致说明各种方法的设置：

　　1、本机调速

　　本机调速可通过键盘数字和本机电位器实现，键盘数字就修改P00.10的参数进行，需要将频率指令选择为0(键盘数字设定)，本机电位器是模拟量调速的方法，旋转键盘上的模拟电位器设定，需要将频率指令选择为1(模拟量AI1)。

　　2、多段速调速

　　这个是最简单的频率设定方法属于有级调速，根据工作需要设定好频率值，将多功能端子S设置为相应的频率即可，我们只需要通过接通端子完成，比如设置S3是30Hz，S4是35Hz，S5是40Hz，S3端子通则变频器以30Hz频率运行，S5端子通则以40Hz运行。

　　3、模拟量控制

　　这是常用的变频器控制方法，通过模拟量信号来控制变频器，一般控制信号与变频器输出频率是一个比例关系，我们将变频器最大值设置为50.00Hz，那个控制信号0~10v对应的频率就是0~50.00Hz，我们想要输出20.00Hz就应该把模拟量信号调到4v，输出30则调到6v。

　　那么这个模拟量由什么产生呢，一般有外接电位器(与本机电位器原理一样)和一些DA数字转模拟装置(PLC连接)，外接电位器一般是三个端子接口，两边端子接变频器的10v和GND或者外接10V直流电源，中间的就是输出电压信号接AI2端子(注意需要同源)。而DA模块一般和PLC连接通过数字的方式控制，就是说直接给PLC一个30.00Hz的信号，通过DA模块转换成模拟量控制。

　　4、通讯控制

　　通讯控制的接线很简单尤其实在多台变频器调速的场合，多采用MODBUS协议或者CAN总线进行通讯(变频器支持的通信)，现在一般的变频器都支持MODBUS通讯，将RS485接口接在一起即可，不过在PLC的编程可能麻烦些，MODBUS通信数据格式有ASCII码和RTU模式，不同的变频器支持的模式可能不一样。

　　至于问题中的人机PLC控制变频器的频率可使用多段速、模拟量、通信都可以，模拟量需要DA扩展模块，通信需要通讯模块(如果不自带)。人机界面(触摸屏)其实也可以直接控制变频器(com口支持)，走的也是MODBUS协议。

富士变频器FRN75G11S-4CX 它的主要参数是怎么设置的？

主要参数要根据变频器所驱动的负载而定，额定电压，频率，额定电流，控制方式，加减速时间。

江苏富士电梯变频器FRN22LM1S-4出现ECF说明书说是EN端子电路异常什么意思啊？谢谢急需答案

好象是接地故障！检查电机三相电流是否正常？电机线大接触器触点接触是否良好？我们是修电梯变频器的

富士变频器FRN75G11S-4CX 里面的符号数字代表什么

FRN 代表它是富士电机FRN5000系列的变频器 75代表功率为75千瓦 G11S：代表其在FRN5000系列中的系列名称 4：代表其为三相380V CX：代表中国制造。
