工字钢桁架节点板连接方法

电脑 2024-05-21

工字钢如何连接

在工字钢的腹部左右两侧各放一块夹板,在夹板、工字钢腹部钻出同位孔,用高强螺栓定位,完成以后把工字钢的翼板用电焊焊好就行了。


一般孔位都是竖向排列,一侧三个就可以了,直径视工字钢的高而定。

工字钢对接接头标准接头用斜的,前头的夹角为30度,两个对接,安全期间两边各增加一块板,加强。


H型钢的翼缘都是等厚度的,有轧制截面,也有由3块板焊接组成的组合截面。普通工字钢都是轧制截面,由于生产工艺差,翼缘内边有1:10坡度。

H型钢的轧制不同于普通工字钢仅用一套水平轧辊,由于其翼缘较宽且无斜度(或斜度很小),故须增设一组立式轧辊同时进行辊轧,因此,其轧制工艺和设备都比普通轧机复杂。

国内可生产的最大轧制H型钢高度为800mm,超过了只能是焊接组合截面。


普通工字钢、轻型工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢:HW HM HN HEA HEB HEM 等工字钢的翼缘是等截面。

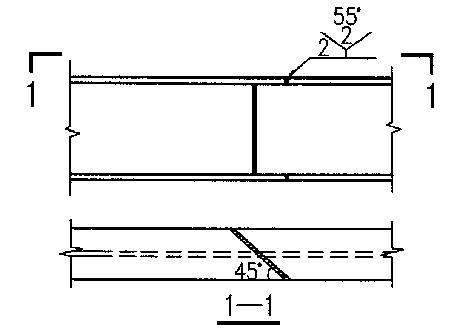

如何接长两节工字钢

45°角的对接焊缝就可以了。焊缝质量要求为一级。

桁架钢筋桁架怎么调整链子?

桁架筋的型号和规格有很多种,上弦钢筋筋一般采用直径8—16毫米;下弦钢筋采用直径6—14毫米,腹杆钢筋采用直径4—8毫米。虽然桁架筋采用的钢筋型号多样、间距不等,但作用大同小异。目前应用较多的是预制叠合板

桁架筋在叠合板中桁架筋主要由以下几大作用:


1.桁架筋的下弦筋可当做叠合板下部的受力筋,可以起到节省钢材的作用。



2.叠合板在制作中可以不设置吊装点,桁架筋的上弦钢筋可当做吊点。


3.增强后浇制层和预制底板分界面上的抗剪承载力。


4.由于桁架筋的支撑作用,可以在设计上适当减少预制板下的施工阶段的各种支撑。


5.在施工浇筑时,桁架筋可作为钢筋网片布筋的马镫,控制钢筋保护层。

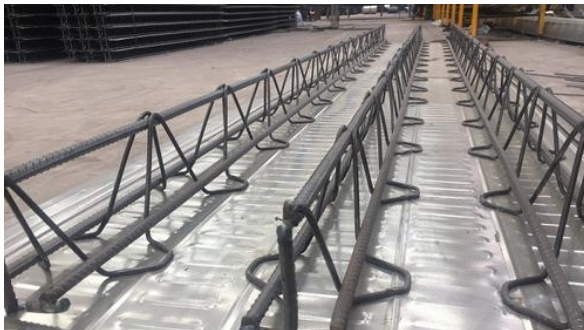

桁架楼承板及钢筋安装方法是什么

1、铺设以前要依照图纸的指示,在开始的地方配置基准线,将线对准,装上第一块板,让它的支座竖筋和钢梁点焊接固定住,然后再按照顺序装上其他板材,注意铺设的时候,每一铺一块板都要依照图纸矫正。

2、楼板板需使用扣合途径连接,两个板子间的拉钩连接必须紧密,确保混凝土浇筑的时候不会遗漏,并且排板的朝向要相同,桁架节点的间距是200毫米,不同模板的横向节点必须对准。


3、钢柱角部、核心筒转角的地方,梁面衬垫连接板类平面形状变化的地方,可以把板材的两头切割,实施前要对切割的尺寸进行检验,之后板材头部依旧需要按照原来的需求焊接钢筋,假如在节点中间切断腹杆钢筋,也要焊接到竖向钢筋上,不过也要等位置正确后才可安装。

4、假如胯间尾端板的宽度没有576毫米,则要将板材顺着钢筋桁架长度朝向切割,切完后要有一榀或二榀钢筋横架,但也不可以切断。

5、钢筋桁架要平行在钢筋头部,底模和钢筋的搭接不可低于30毫米,顺着长度朝向把镀锌钢板和钢梁点焊接,保证间距是300毫米即可。

6、杠精演架垂直在钢梁,头部板材,头部竖向钢筋和钢洋的搭接长度要不小于5d和50毫米,还要保证镀锌底漆模可以搭接到钢梁。


7、铺设到相应面积后,再依照设计需求设置楼板支座筋、连接筋、加强筋等等。

8、安装边模板需把线拉直,调整恰当后,拿钢筋的一头和栓钉点焊,一头和边模板点焊,把编模板固定住,保证边模板下方和钢梁上端焊接点的距离有300毫米。

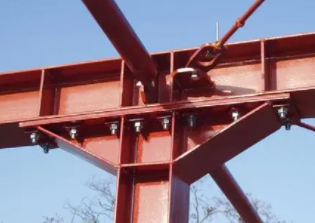

桁架梁多杆件连接到同一点时要注意什么?

钢结构设计最麻烦的就是节点了。。有很多种,都要单独计算整体上分为刚接和铰接,其实只是设计时考虑的荷载不同,桁架中用相贯节点的多,因为多用钢管。节点板的设计比较简单节点设计时,1 要注意预留空隙,一般15-20mm,用于焊缝连接2 杆件间间隔要适当,不能交叉,各个杆件的中心线交点,应该在连接件的几何中心,避免节点受力不均3 先验算焊缝或螺栓长度,数量,排好间距有本钢结构设计,第二版的,很不错,如果你以后都从事钢结构,不如早备了

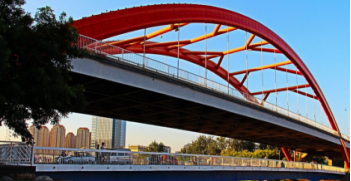

钢桥的杆件可用哪些方法进行加固?

钢桥个别杆件的加固,主要采用下列三种方法:一般用补加新钢板或角钢、槽钢,加大杆件截面加固。加固可用螺栓铆接或焊接,使与原杆件结合在一起,共同受力。当采用栓接时,每个截面上最多一次只开两个栓孔,且相邻两截面距离不小于被加固杆件高的2倍。在杆件底下加设加劲杆件,或增强各杆件截面间联系的方法加固。在结合处用贴板拼接,或加置短角钢的方法加固。由于荷载等级的变化或整个结构强度下降,导致钢桁架桥承载能力不足时,应通过分析计算,有必要加固利用时,可采用下列方法加固:增设补充钢梁,可装在原有各梁之间,也可以紧靠在原有各梁的旁边。

在主桁架上装置附加结构,主要的方法有下列四种:用加劲梁装在主桁架的下弦杆上,加劲梁的加固方法,适宜于不通航的桥孔结构或桥下净空足够的小型桥梁。.用体外预应力体系加固,预应力施加在下弦杆下挠后的截面形心之下,预应力加固法对桥下净空的影响较小,施工方便,但预应力钢索的防锈工作较困难。在不影响排洪和通航的情况下,可在桥孔中间添建桥墩,缩短跨径,减小桁架杆件的负荷。但是由于桥孔分成两半,引起原有桁架或板梁杆件在新桥墩上这一部分的应力加大。为了承受加大的剪应力作用,在新桥墩顶的上部结构中,必须加置竖杆及必要的斜杆。
