QJ71C24N和威纶通TK6070IK串口232通讯，接线是PLC的235与屏幕的695，通讯不上

维纶通tk6070ip的触摸屏和fx3ga的plc用232通讯为什么触摸屏显示plc no response

6070i与台达DVP PLC通讯就是用RS232通讯,只是威纶通对它的9针接口进行了定义,有些是232通讯,有些是485通讯,在线可以不用去管它,直接在卖触摸屏的地方说你要买条和台达PLC通讯的数据线就可以了,至于通讯方式,com1指的是通讯端口,如果和PC通讯的时候要根据插线后电脑里面显示出来的端口编号进行更改(在设备管理器里面).其它分别指的是波特率站号,不用去管它.

三菱plc工控板的RS232接口怎样与威纶TK6070IH触摸屏接口连接？？？如果自己接线怎样焊接？谢谢！！！

你的HEX软件是什么版本 我是说你的工控板的转换HEX的软件 如果只是连线的话 就是 2,3,5，引脚 5是GND 公头对母头的话应该是直接连的 相对应 如果通讯不上 把 2，3对调即可

台达PLC与威纶通触摸屏无法进行232通讯

1. 如果用485通讯需要每台PLC都有一个唯一的地址码，触摸屏也要把这两个地址码添加进去

2. 232通讯只能1对1 不能1对多

3. 确定触摸屏有没有485通讯的功能，如果没有的话需要添加一个232转485的转换器，转换器最好选用有源的，无源的不稳定


PLC与触摸屏之间应该怎么通讯，为什么一直会跳出PLC no response呢？

原因是plc信号控制触摸屏信号，如果不连接，plc信号没有传到触摸屏，触摸屏设置不显示。需要设置PLC中的D8120，把波特率，通讯端口、数据位、停止位、校验位都与触摸屏相同即可通讯。关键是通讯线要做好，设置要波特率、通讯协议等一致。

扩展资料

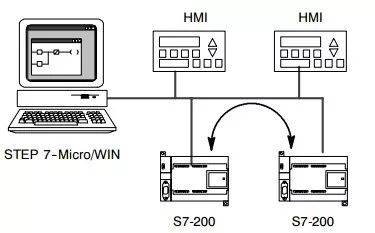

plc连多个触摸屏可以分为以下几种情况：

情况1：PLC只能通过RS232串口与触摸屏通讯，那么就要通过一台触摸屏与PLC连接，然后触摸屏之间通过主从方式通讯。

情况2：PLC可以通过RS422串口与触摸屏通讯，那么此时触摸屏与PLC连接在同一个RS422网络上进行通讯就可以了，但是一般厂家在网络上最多支持31个设备。

情况3：PLC与触摸屏支持以太网通讯，那么只要接驳在交换机上就可以了。

三菱plc怎么和威纶触摸屏通信?

要想实现三菱plc和威纶触摸屏通信的通信其实很简单，步骤如下：

1、打开威纶软件；

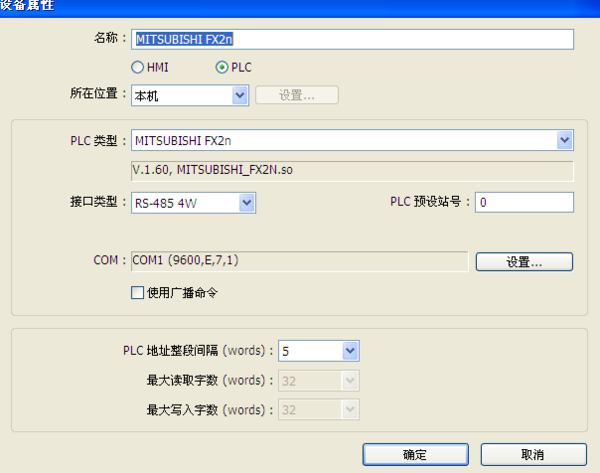

2、单击“编辑”——系统参数；

3、在弹出的对话框名称中输入“三菱型号”；

4、并勾选下面的“PLC”，选择好PLC类型；

5、用通讯线联机即可实现通讯。

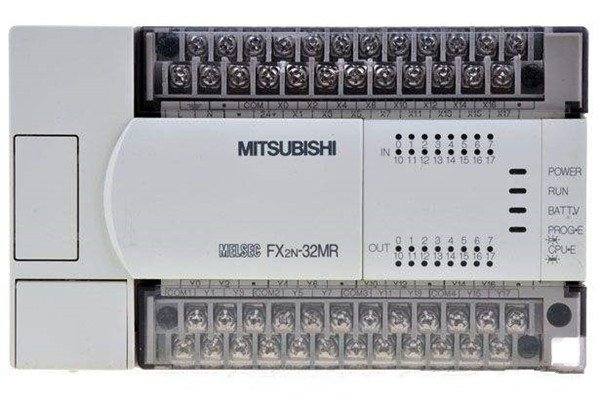

三菱PLC英文名又称：Mitsubish Programmable Logic Controller，是三菱电机在大连生产的主力产品。

它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

扩展资料：

威纶(WEINVIEW)是威纶通触摸屏的简称。公司总部位于中国台湾省。

威纶通科技有限公司（WEINVIEW CO.,LTD）是集研发、生产、制造、销售于一体的金牌人机界面供应商。

基于先进的人机沟通技巧和品牌化发展理念，在生产自动化、过程自动化领域提供多种选择的优质人机界面产品、解决方案及服务。

WEINVIEW品牌专注于中国HMI市场，已广泛应用于机械、纺织、电气、包装、化工等行业。

参考资料：百度百科-威纶
