proteus里一个方框里三个圈是什么东西,怎么画?1.J1那应该是连接用的3P 插座,怎么画我也不会。 2.那两个绿点就是为了放置网络标号才那样画的,如果两个元件之间电气连接不繁琐就
用keil做程序然后再proteus写程序时,仿真数码管点不亮
proteus仿真时数码管为什么没显示
proteus仿真时数码管没显示是设置程序出问题,具体方法以实例操作如下
准备软件:proteus软件、uVision2软件。

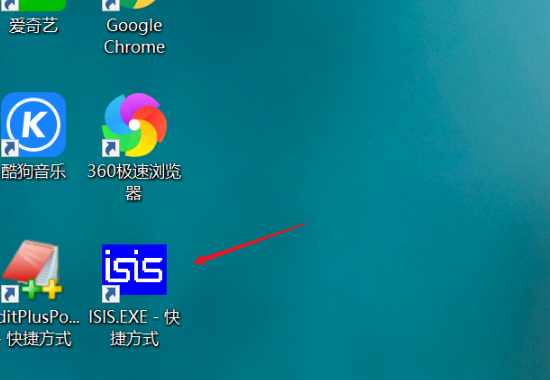

1、打开proteus软件。

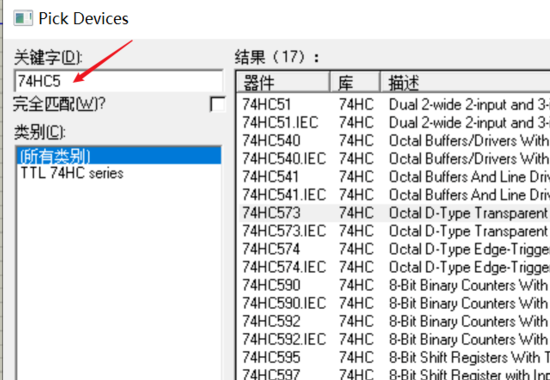

2、这里用到74HC573锁存器,直接用P0口连接锁存器。
3、可以实现位选,也可以位选,大大节省了IO,这里记得加上上拉电阻,否则不显示。

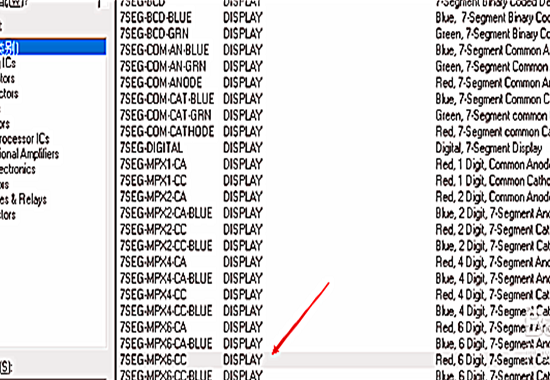

4、选用6位共阴数码管。

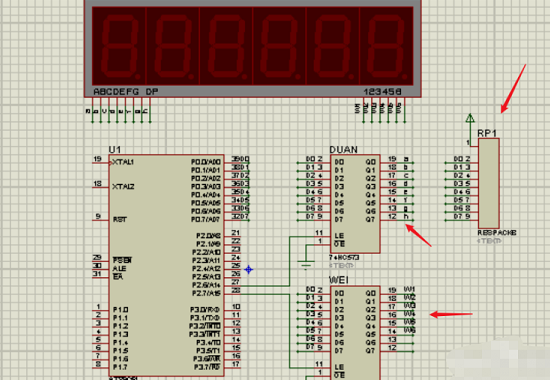

5、把位选和段选的线连接对应好。

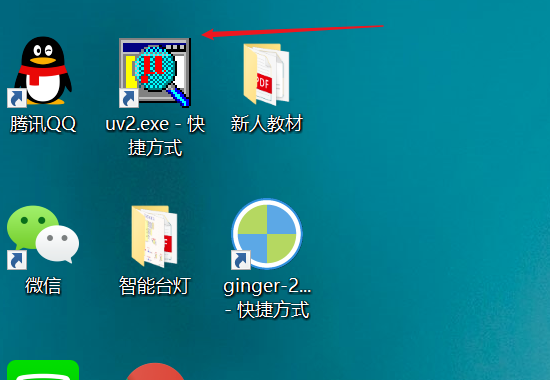

6、打开uVision2软件。

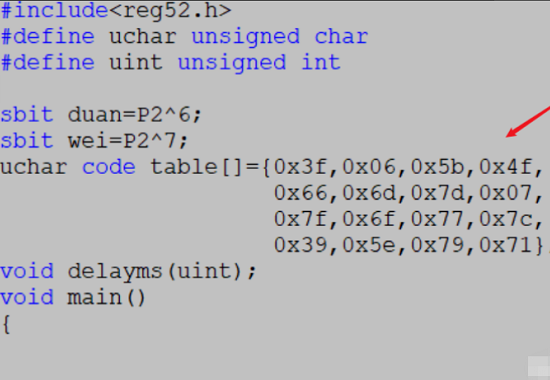

7、共阴数码管的段编码如下{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}。

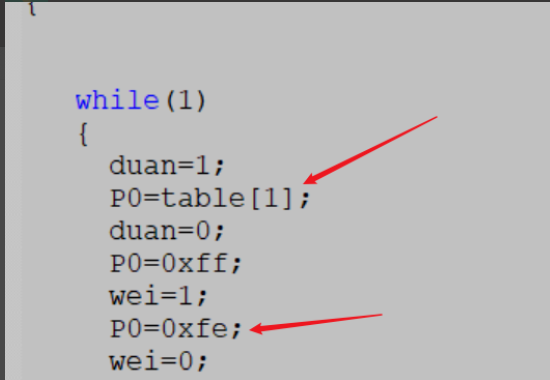

8、编写动态显示主程序,图中为第一位数码管显示“1”。

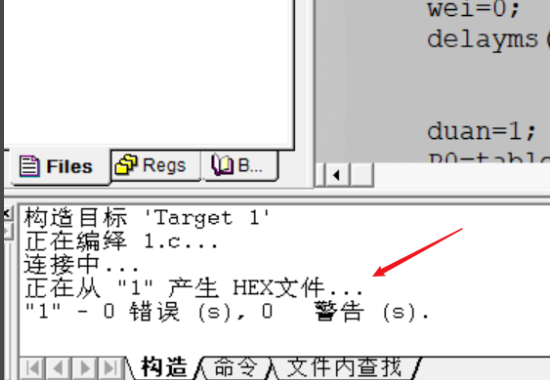

9、补齐6位数码管的显示代码后,编译代码。

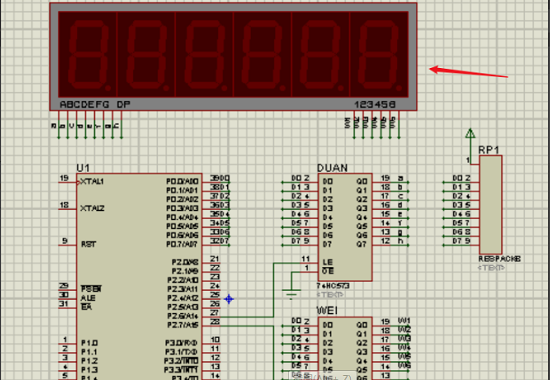

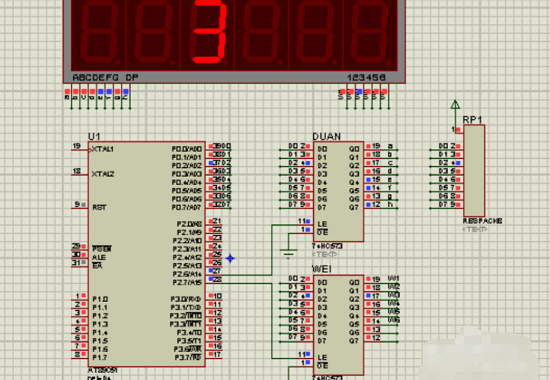

10、在proteus中选择对应的代码进行仿真,proteus中效果如图。
11、真实的硬件效果是从1-6同时显示在屏幕中。
proteus 仿真 数码管不亮
1、检查数码管是共阴还是共阳,A表示共阳,K表示共阴。或者直接给公共端接高电平或者低电平,段码端一部分接高电平,一部分接低电平,这样数码管亮的话看公共端接的是高还是低电平就可以判断了。 2、看你接的限流电阻是不是太大,大于1K的值有可能不亮,最好不要接限流电阻。做实际的实物电路再加上470欧姆。 3、是不是接到51单片机的P0口了,接到P0口必须加上拉电阻,否则不会亮。 4、如果是程序控制数码管,注意延时时间的长短,太短会看不到亮。keil中汇编程序运行正确生成了.hex文件加载到proteus的原理图的单片机中,仿真数码管无显示,求解答!!急
你先用keil仿真单步调试一下,看看会不会死到哪。新手,Proteus仿真中,二极管为什么不亮?Keil程序如下所示。求大神指导!!
P0=0xff; P2=0xff; 放到while(1)无限循环外面 另,delay()函数没用,可删除 最后,虽然仿真影响不大,但发光二极管接的电阻太大了 最最后,P0口一定要接上拉电阻!!!用proteus做单片机的仿真实验时,数码管怎么一部分亮一部分不亮?
遇到相同的问题,我是这样解决的:
1、在位选和段选打开之前先赋值
2、添加延时
以下是我的程序(显示数字19930309),仅供参考,先截图修改的部分,贴上来的代码排版不行,不知道为啥:
#include
#define uint unsigned int
#define uchar unsigned char
sbit we = P2^7;
sbit du = P2^6;
void delay(uint z)
{
uint x,y;
for(x = z; x > 0; x--)
for(y = 120; y > 0; y--);
}
uchar code leddata[]={
0x3F, //"0"
0x06, //"1"
0x5B, //"2"
0x4F, //"3"
0x66, //"4"
0x6D, //"5"
0x7D, //"6"
0x07, //"7"
0x7F, //"8"
0x6F, //"9"
0x77, //"A"
0x7C, //"B"
0x39, //"C"
0x5E, //"D"
0x79, //"E"
0x71, //"F"
0x76, //"H"
0x38, //"L"
0x37, //"n"
0x3E, //"u"
0x73, //"P"
0x5C, //"o"
0x40, //"-"
0x00, //熄灭
0x00 //自定义
};
void main()
{

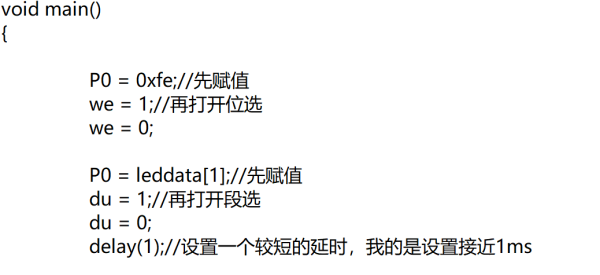

P0 = 0xfe;//先赋值
we = 1;//再打开位选
we = 0;
P0 = leddata[1];//先赋值
du = 1;//再打开段选
du = 0;
delay(1);//设置一个较短的延时,我的是设置接近1ms
P0 = 0xfd;
we = 1;
we = 0;
P0 = leddata[9];
du = 1;
du = 0;
delay(1);
P0 = 0xfb;
we = 1;
we = 0;
P0 = leddata[9];
du = 1;
du = 0;
delay(1);
P0 = 0xf7;
we = 1;
we = 0;
P0 = leddata[3];
du = 1;
du = 0;
delay(1);
P0 = 0xef;
we = 1;
we = 0;
P0 = leddata[0];
du = 1;
du = 0;
delay(1);
P0 = 0xdf;
we = 1;
we = 0;
P0 = leddata[3];
du = 1;
du = 0;
delay(1);
P0 = 0xbf;
we = 1;
we = 0;
P0 = leddata[0];
du = 1;
du = 0;
delay(1);
P0 = 0x7f;
we = 1;
we = 0;
P0 = leddata[9];
du = 1;
du = 0;
delay(1);
}

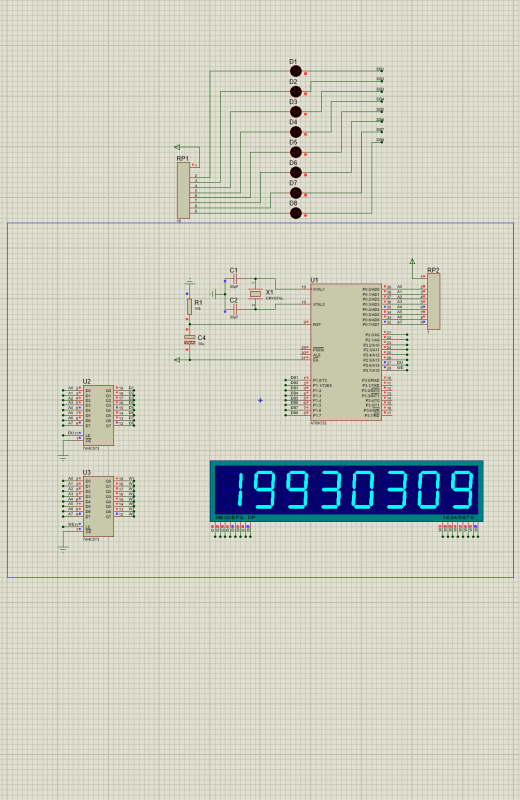

下面是效果图:
