西特系统火花机怎么锁定Z轴用平动头加工螺纹?

电脑 2022-12-18

火花机怎么打螺牙

可以平动的就可以 定住Z轴(也就是不抬刀 ) 直接用螺纹电极平动出来

普通火花机如何加工螺纹,平动头是怎样的?

普通火花机是不可以加工螺纹的,要加装一个平动头才可以。在火花机上安装机械或数控平动头,电极需加工成螺纹状,利用平动头巡圆轨迹的方式加工。

将螺纹电极TOUCH工件后,依据加工深度要求置于需加工型腔内,设定好放电参数并锁定主轴,依据需加工螺纹孔之要求设定好平动量(数控平动头需选择平动方式)既可启动加工,螺纹电极会以XY轴作巡圆轨迹平面运动放电加工。

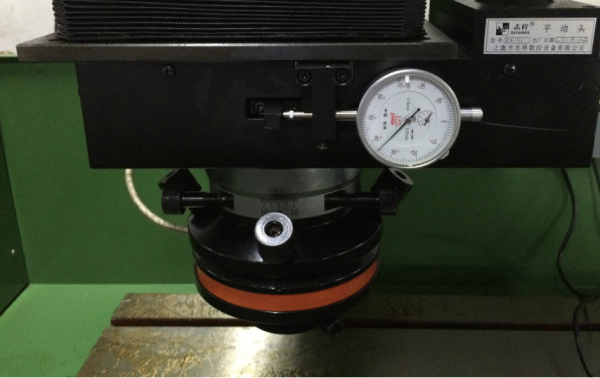

平动头是一个使装在其上的电极能产生向外机械补偿动作的工艺附件。在采用单电极加工型腔时,可以补偿上一个加工规准和下一个加工规准之间的放电间隙差。

扩展资料:

平动头的动作原理

利用偏心机构将伺服电动机的旋转运动通过平动轨迹保持机构,转化成电极上每一个质点都能围绕其原始位置在水平面内作平面小圆周运动,许多小圆的外包络线就形成加工表面。

其运动半径即平动量,通过调节可由零逐步扩大,以补偿粗、中、精加工的火花放电间隙之差,从而达到修光型腔的目的。其中每个质点运动轨迹的半径就称为平动量。

电火花粗加工时的火花间隙比中加工的要大,而中加工的火花间隙比精加工的又要大一些。当用一个电极进行粗加工,将工件的大部分余量蚀除掉后,其底面和侧壁四周的表面粗糙度很差,为了将其修光,就得改变规准逐档进行修整。

由于后档规准的放电间隙比前档小,对工件底面可通过主轴进给进行修光,而四周侧壁就无法修光了。平动头就是为解决修光侧壁和提高其尺寸精度而设计的。

参考资料:百度百科-平动头

台一火花机哪个键是Z轴锁定?

你好,很高兴给你解答;台一火花机Z轴锁定是伺服控制信号中间加一个开关.

火花机放牙怎么放

火花机放牙可以平动的就可以 定住Z轴(也就是不抬刀 ) 直接用螺纹电极平动出来
火花机(简称EDM,全称Electrical Discharge Machining)是一种机械加工设备,主要用于电火花加工。广泛应用在各种金属模具、机械设备的制造中。它是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除导电材料的特种加工方法,又称放电加工或电蚀加工。
火花加工的主要用于加工具有复杂形状的型孔和型腔的模具和零件;加工各种导电材料,如硬质合金和淬火钢等;加工深细孔、异形孔、深槽、窄缝和切割薄片等;加工各种成形刀具、样板和螺纹环规等工具。

沙迪克火花机怎么放螺纹 怎么锁定。程序怎么编 ? 能不能帮帮我

在LN辅助系统编程时,一定要选择通孔,然后在选择摇动方式是就会有一个锁定的选项,选择锁定摇动,就可以了。如果改加工条件LNM,由原来的LNM=303----改为LNM=203也可以。
