51单片机外部中断的触发方式

51单片机的外部中断有两种触发方式可选:电平触发和边沿触发。选择电平触发时,单片机在每个机器周期检查中断源口线,检测到低电平,即置位中断请求标志,向CPU请求中断。选择边沿触发方式时,单片机在上一个机器周期检测到中断源口线为高电平,下一个机器周期检测到低电平,即置位中断标志,请求中断。 这个原理很好理解。但应用时需要特别注意的几点: 1) 电平触发方式时,中断标志寄存器不锁存中断请求信号。也就是说,单片机把每个机器周期的S5P2采样到的外部中断源口线的电平逻辑直接赋值到中断标志寄存器。标志寄存器对于请求信号来说是透明的。这样当中断请求被阻塞而没有得到及时响应时,将被丢失。换句话说,要使电平触发

求助各位大瞎关于51单片机外部中断的问题

不需要每次在进入中断程序后开一次中断;EX0=1可以去掉。 实际上,外部中断工作在边沿触发方式的时候,第一次电平跳变触发后进入中断程序,然后硬件自动清除IE0中断标志位。但是在执行中断程序的过程中,如果中断引脚再次检测到电平跳变(负到高),那么IE0会被再次置1 。如果在退出中断程序之前没及时清0,那么就会再次引发一次中断。 而按键的过程,不包括按下和松开时的电平抖动,至少会产生两次电平跳转。 因此,只需在你中断程序里适当加一点延迟,再将EX=1, 改成IE0=0 。

89c51单片机外中断两种触发方式的区别,各适用于何种情况

外中断两种方式分为电平触发方式跟跳沿触发方式,区别如下:

一、方式不同

1、电平触发方式:外部中断申请触发器的状态随着CPU在每个机器周期采样到的外部中断输入线的电平变化而变化。

2、跳沿触发方式:外部中断申请触发器能锁存外部中断输入线上的负跳变。即便是CPU暂时不能响应,中断申请标志也不会丢失。

二、特点不同

1、电平触发方式:在中断服务程序返回之前,外部中断请求输入必须无效(即变为高电平),否则CPU返回主程序后会再次响应中断。

2、跳沿触发方式:相继连续两次采样,一个机器周期采样到外部中断输入为高,下一个机器周期采样为低,则置“1”中断申请触发器,直到CPU响应此中断时才清’0’。


三、适用性不同

1、电平触发方式:适合于外部中断以低电平输入而且中断服务程序能清除外部中断请求源(即外部中断输入电平又变为高电平)的情况。

2、跳沿触发方式:适合于以负脉冲形式输入的外部中断请求。


参考资料来源:百度百科-外部中断

参考资料来源:百度百科-中断处理

51单片机外部中断嵌套的问题

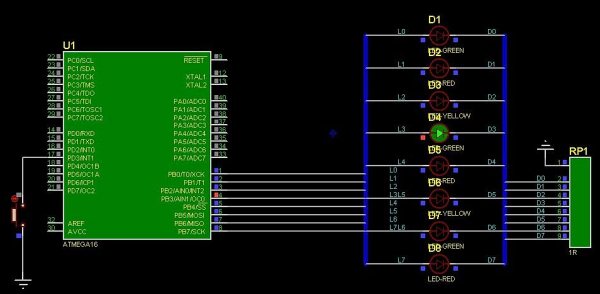

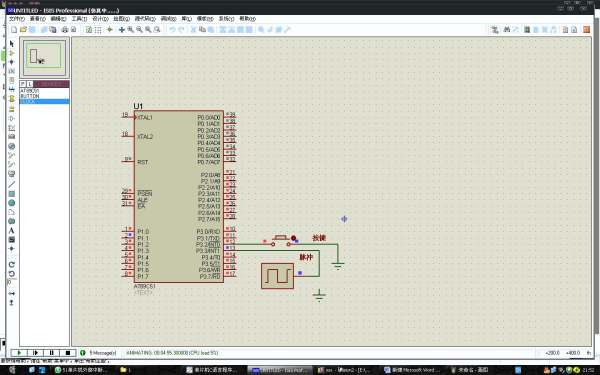

当外部中断0按下后,cw0=1;这时如果按键再一次按下去之前来了脉冲(外部中断1)那么将cw0=0;

你说的外部中断1不能触发是不正确的。因为外部中断1不触发的话意味着cw0为高电平。但实际仿真不是这样的

你把你Q告诉我我们一起探讨

51单片机外部中断子程序为什么会执行两次呢(我只触发一次) 下面是我的程序代码

你的外部中断应该是属于下降沿触发,当有一个下降沿到来时外部中断请求标志IE0或IE1(外部中断0或外部中断1请求中断标志,下面简称为IEx)就会置1,当进入中断程序后IEx由硬件归零。也就是说单片机当检测到IEx为1的时候就会进入到外部中断程序。 现在来分析一下为什么你的程序会执行两次中断。 当单片机外部中断引脚第一次接收到一个下降沿时,IEx被置1,进入中断程序,随即IEx被硬件清零。然而由于你用杜邦线接触P3.2口存在抖动(你感觉不到),外部中断引脚再次接受到一个下降沿,IEx又被置1,单片机又要响应中断,但此时由于上一个中断程序未执行完,单片机将等待外部中断程序执行完(你可以理解为有两个
