满堂模板和共享空间的模板支架立柱设置的剪刀撑其夹角以为多少度

互联网 2023-07-01

剪刀撑角度为什么是45至60度

因为45至60度搭建比较稳。剪刀撑的搭设要求为:

1、高度在24米以下的单双排脚手架,必须在外侧立面的两端设置一道剪刀撑,并应由底至顶连续设置,中间各道剪刀撑之间的净距不应大于15米。

2、24米以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑。纵向必须设置剪刀撑,十字盖宽度不得超过7根立杆,与水平夹角应为45°~60°。

3、剪刀撑的里侧一根与交叉处立杆用转扣胀牢,外侧一根与小横杆伸出部分胀牢。剪刀撑斜杆的接长应采用搭接或对接,当采用搭接时,搭接长度不应小于1米,并应采用不少于3个旋转扣件固定。

剪刀撑原理:

剪刀撑是对脚手架起着纵向稳定,加强纵向刚性的重要杆件。为保证脚手架整体结构不变形,高度在24米以下的单双排脚手架,均必须在外侧立面的两端设置一道剪刀撑,并应由底至顶连续设置,中间各道剪刀撑之间的净距不应大于15米。

24米以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑。纵向必须设置剪刀撑,十字盖宽度不得超过7根立杆,与水平夹角应为45°~60°。

剪刀撑的里侧一根与交叉处立杆用转扣胀牢,外侧一根与小横杆伸出部分胀牢。剪刀撑斜杆的接长应采用搭接或对接,当采用搭接时,搭接长度不应小于1米,并应采用不少于2个旋转扣件固定。

钢筋混凝土模板的支撑要求是什么? 急求答案!~

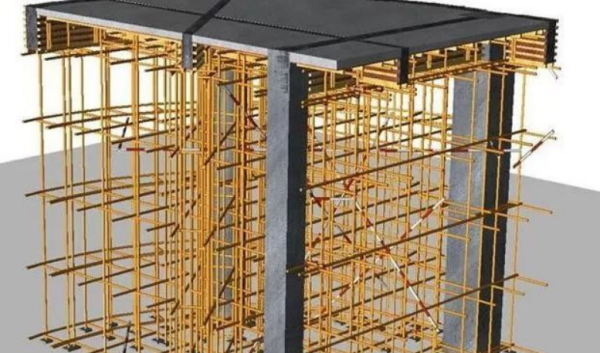

模板支撑系统的构造要求,立柱支撑要求:

1、立柱底部应垫实木板,并在纵横方向设置扫地杆。

2、立柱底部支承结构必须能够承受上层荷载,当楼板强度不足时下层的立柱不得提前拆除,同时应保持上层立柱与下层立柱在一条垂直线上。

3、立柱高度在2m以下时必须设置一道大横杆,保持立柱的稳定性;当立柱高度大于2m时,应设置多道大横杆,大横杆步距为1.8m。

4、满堂红模板支柱的大横杆应纵横两个方向设置。同时每隔4根立柱设置一组剪刀撑,由底部至顶部连续设置。

5、立柱的间距由计算确定,当使用钢管扣件时,间距一般不大于1m,立柱的接头应错开,不同一步距内和竖向接头间距大于50㎝。

施工工艺

框架柱测量放线→柱底表面抹灰找平→确定支模方案、配模→模板制作→承重脚手架搭设→柱钢筋绑扎→模板现场安装、校正、加固→隐蔽工程验收→浇筑框架柱混凝土→混凝土养护→梁测量放线→梁底模安装、校正、加固→梁钢筋绑扎→梁两侧模板安装、校正、加固→平台板模板安装、校正、加固→平台板钢筋绑扎→梁、板预埋件安装→梁、板隐蔽工程验收→梁、板浇筑混凝土→混凝土养护→框架柱测量放线。

以上内容参考:百度百科-混凝土模板

模板支撑架多高需要搭水平和竖向剪刀撑

所有满堂支撑架体四周搭设连续竖向剪刀撑,下层架体不得拆除,上下层支撑立杆应对称设置支撑体系内部每四跨不大于5m搭设竖向和水平向剪刀撑。

水平剪刀撑设置在架体底部扫地杆位置一道、梁底下第一步水平杆位置一道,层高大于8m的楼层中间设置一道,在架体中间水平杆位置满铺一道水平安全兜网。8m及以上支模高度范围中间加设一道水平剪刀撑。

扩展资料:

一、水平撑:

水平撑,全称就是水平剪刀撑,所以水平撑和剪刀撑都是对脚手架起着纵向稳定,加强纵向刚性的重要杆件。为保证脚手架整体结构不变形,高度在24米以下的单双排脚手架,均必须在外侧立面的两端设置一道剪刀撑,并应由底至顶连续设置,中间各道剪刀撑之间的净距不应大于15米。

24米以上的双排脚手架应在外侧立面整个长度和高度上设置剪刀撑。纵向必须设置剪刀撑,十字盖宽度不得超过7根立杆,与水平夹角应为45°~60°。剪刀撑的里侧一根与交叉处立杆用转扣胀牢,外侧一根与小横杆伸出部分胀牢。

剪刀撑斜杆的接长应采用搭接或对接,当采用搭接时,搭接长度不应小于1米,并应采用不少于3个旋转扣件固定。

二、设置剪刀撑的规定:

1、剪刀撑斜杆与地面倾角宜在45~60之间;

2、剪刀撑斜杆的接长应采用搭接;

3、剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm;

4、设置水平剪刀撑时,有剪刀撑斜杆的框格数量应大于框格总数的1/3。

参考资料:百度百科-剪刀撑

剪刀撑如何设置?

国家邮相关规定,满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑,由底至顶连续设置。高于4米的模板支架,其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。

(1) 每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定。每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在45°~60°之间;表6.6.2  剪刀撑跨越立杆的最多根数

(2)高度在24m以下的单、双排脚手架,均必须在外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距不应大于15m

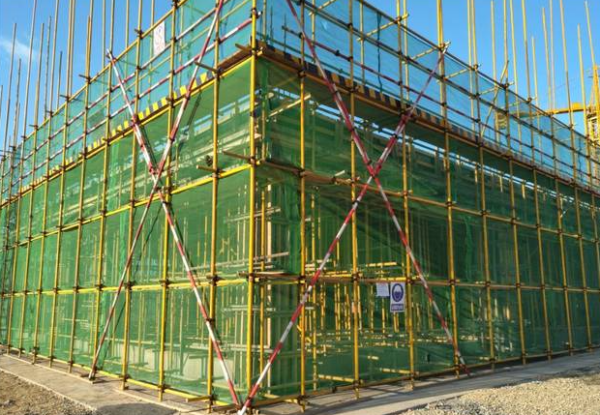

剪刀撑就是脚手架上的斜向支撑,类似剪刀的X形杆。

剪刀撑搭接部位不少于1m,并应采用不少于2个旋转扣件固定。相交于立杆上,至中心节点距离不大于150mm。

满堂式脚手架剪刀撑如何搭设

脚手架外立杆四周连续设置剪刀撑,内杆每隔两排立杆沿纵向设一道剪刀撑。

脚手架按步高1.5m,纵向、横向水平杆间距1m,纵向、横向立杆间距1m,顶部水平杆为双钢管。脚手架外立杆四周连续设置剪刀撑,内杆每隔两排立杆沿纵向设一道剪刀撑,剪刀撑水平宽度为四跨,垂直宽度为四步与水平夹角在45°—60°之间。

立杆下必须全设扫地杆,为双向每跨满设,扫地杆距地面高度≤300mm。搭设满堂式脚手架时,脚手架的场地必须夯实、平整,基础结构板面砼强度达到设计要求75%以上。施工荷载、多层板、方木、水平杆、丝杠、立杆、基础或结构板面。

扩展资料:

满堂式脚手架的相关内容:

1、应从第一步起,每隔一步或二步,满铺脚手板或脚手笆,脚手板沿长向铺设,接头应重叠搁置在小横杆上,严禁出现空头板。并在里立杆与墙面之间每隔四步铺设统长安全底笆。

2、从第二步至第五步,每步均需在外排立杆里侧设置1.00m高的防护样栏杆和挡脚板或设立网,防护杆(网)与立杆扣牢;第五步以上除设防护拦杆外,应全部设安全笆或安全立网。

参考资料来源:百度百科-满堂式脚手架
