cad标注尺寸有/X

软件 2023-06-10

CAD里这些x是啥意思?

这个是标题栏中的注释内容,你看那个X前后还有一个小数点,表示了小数点前后的位数,其实就是说明图纸中未标注具体公差范围的,小数点后1/2/3位的公差范围是多少,。。X/XX/XXX就泛指图纸中具体标注的一些尺寸的小数点位数的

CAD中尺寸标注有哪些技巧?

CAD中标注的时候有这么几个常见问题:

1、如何方便地标注带公差的尺寸,能否直接查询公差带和公差值?

2、新国家标准中的孔深符号,展开长度等符号如何填写?

3、对称半尺寸如何标注?

4、如何标注尺寸线下的文字?

下面是使用尧创CAD软件在尺寸标注方面的几点使用体会,写出来,与大家一同分享。

所见即所得的尺寸标注编辑框:启动尺寸标注命令后,弹出尺寸编辑对话框,如图一。以尺寸值为核心,前面是前缀区,后面有中缀区,公差区,后缀区,看起来就像一个真实的尺寸,想在哪个区域填写内容、填写什么内容一目了然。

图1

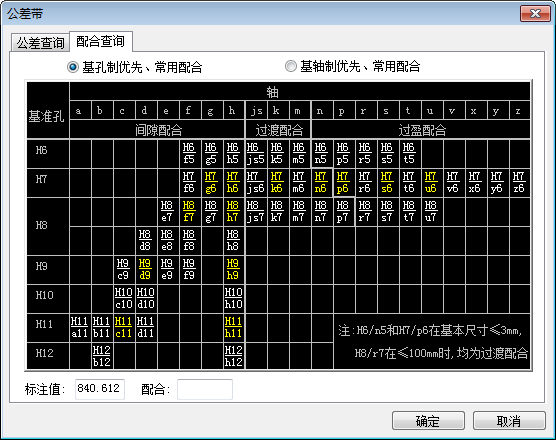

公差标注直观方便,符合国标。通过在尺寸标注对话框中点击“公差带...”按钮,弹出公差查询/配合查询对话框,看看这个对话框,是否感觉就像在查手册?

图2

在尧创CAD里,公差既可以在尺寸编辑对话框的公差区域里直接输入,也可以点击常用的公差带表,通过查询的方式自动填写。只需几秒钟,一个复杂的带公差的尺寸就被标注出来了,并且,程序让上下公差的数值自动对齐,符合国标要求。

标注时可以很方便地插入特殊符号我们在工程绘图时,常需插入α、δ、Ⅰ、Ⅱ,还有新标准中规定的一些符号如、、等特殊符号, 尧创CAD为此提供了许多便捷的输入方法:

(1)在尺寸编辑对话框(如图一)设置了“常用字符”一栏,点击即可选用。

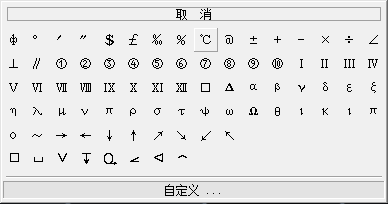

(2)点对话框中的按钮“特殊字符...”,系统提供了更多的特殊字符,如图三。

图3

如果特殊字符里没有,还可以点击自定义,添加一些常用的符号,这个对话框具有记忆功能,常用字符被添加后,将来可以直接使用。

轻松实现对称半标注。在其他CAD中标注对称半尺寸,一般先标一个完整的尺寸(如果只有一半图形,标注前得先添加辅助线),然后通过编辑尺寸属性的方式,隐藏一边的尺寸线,隐藏尺寸界限以及箭头,再调整一下文本的位置,从而得到。用尧创CAD,问题就简单了:启动对称半线性尺寸或对称半角度尺寸工具后,先指定中心线,再指定一端的目标位置,对称半尺寸就标注出来了。

如何实现螺纹标注尧创CAD标注螺纹有点小技巧。使用直径标注功能标注时,在尺寸编辑对话框中只显示了尺寸值,直径符号φ由标注类型决定,不显示在对话框中的,如果就这样确定,标注的是直径;可如果在前缀区加M,最后标注会显示成Mφ+尺寸值了,怎么办?解决的方法是,在尺寸值区域尺寸数值的前面输入M,即可得到M+尺寸值,如果还需要在尺寸值后加说明,可以在后缀区填写。

如何标注尺寸线下的文字呢?在尺寸编辑对话框的后缀区输入“/X”后再输入文字,这串文字确定后即可显示到尺寸线的下方。

cad尺寸标注的数字怎么修改

  cad尺寸标注的数字怎么修改呢?下面我告诉大家cad尺寸标注的数字怎么修改,一起来学习吧。

  cad尺寸标注的数字怎么修改的 方法 一:

  1.利用编辑文字命令(DDEDIT)快捷键ED,这个命令可以修改cad中的任意文字,建议记住此命令,很有用的。输入ed-回车-选中要修改的标注——直接修改好——确定即可。

  2.利用分解命令X,把标注线和标注数值分开,再随便修改或者删除标注数值即可。这种方法可以用来删除标注数值。可以删除再添加。添加文字命令dt或者mt。具体步骤:x——回车-选择标注-回车-双击标注数字修改(或者用上述ed命令修改数值。)

  cad尺寸标注的数字怎么修改的方法二:

  1、打开CAD软件。

  2、单击工具栏中的“标注”。

  3、在标注样式管理器中单击“修改”。

  4、在修改标注样式对话框中将文字高度的值增加,单击确定。

CAD怎么标注尺寸

材料/工具:CAD

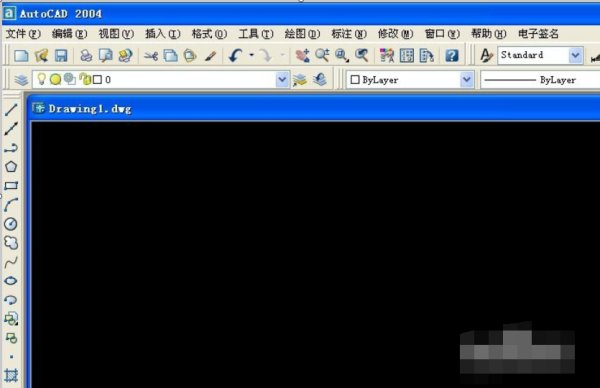

1、打开CAD的程序,新建一个文件。

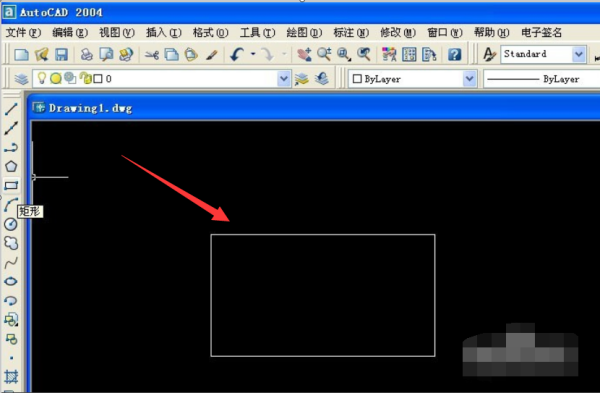

2、接着鼠标左键点击工具箱,选择【矩形工具】,在画布中绘制一个长方形出来,准备给长方形添加标注。

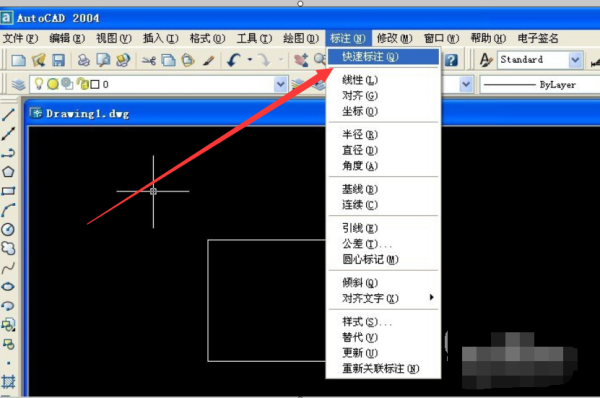

4、然后鼠标左键单击菜单【标注】下的【快速标注】。

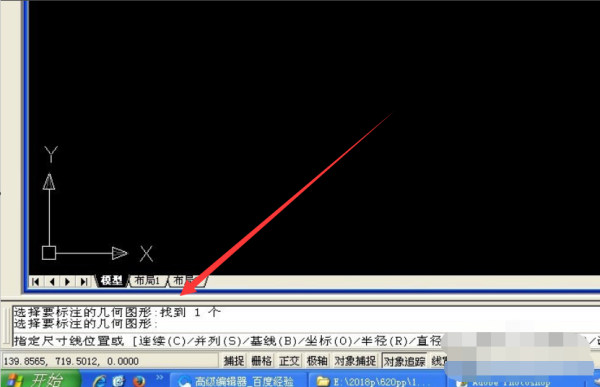

5、 接着可以看命令行的提示窗口上,选择需要标注的图形,用鼠标左键选择。

6、然后,在画布区域,拖动鼠标,可以看到添加标注的位置。

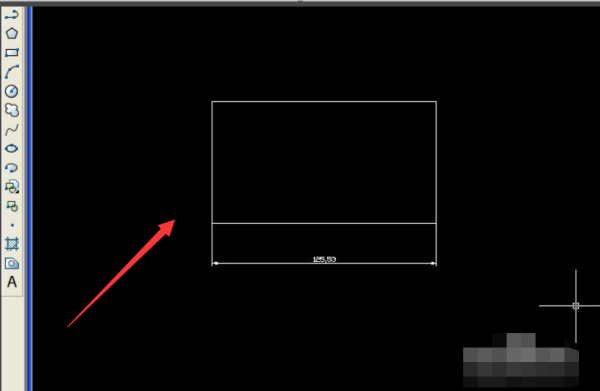

7、最后,可以看到长方形的长度添加了标注,也可以给宽度添加标注,这样就知道了图形的尺寸大小了。

求大神指点。CAD图纸里面的xy后面的数字什么意思。

平面图中的X、Y是表示采用国家大地统一坐标,X值即表示横向距离,及常说的东西方向,Y值则表示竖向距离,常说的南北方向。

当测区面积不大,半径小于10公里(甚至25公里)时,可以用水平面代替水准面。在这个前提下,可以把测区内的地面景物沿铅垂线方向投影到平面上,按规定的符号和比例缩小而构成相似图形,即为平面图。

中国的CAD技术是基于国外CAD平台技术的二次开发“

”随着中国企业对CAD应用程序的需求不断增长,许多国内CAD技术开发人员通过开发基于国外平台软件的二次开发产品,使国内企业真正受到欢迎。除CAD外,许多真正优秀的CAD开发人员也逐渐出现。

在二次开发的基础上,一些国内顶尖的CAD开发人员逐渐探索了适合中国发展和需求模型的CAD,这更符合国内企业使用的CAD产品。他们的目的是开发最好的CAD,提供世界上最好的CAD技术。
