cad线段无法编辑，只可以删除

软件 2023-08-15

CAD里红色线条可以删除不能移动修改怎么办

这个是填充的吧，可以拉长（仅限于限制区域内）可以删除，不能移动。

CAD打开一个文件后无法编辑修改

使用CAD编辑器打开图纸文件时，只能查看但无法进行编辑的问题你们遇到过吗？出现这种现象，一方面为保密的图纸,直接锁定的，支持测量,不可打印,不可修改,这种是无法解决,需要原始图纸！另一方面不能编辑的原因主要有下面几种：

1.文件设置为“只读”格式：文件属性中取消只读模式。

2.图层被锁定：打开图层窗口，在图层窗口中将锁定的图层解锁。

3.图形合并：启用“分解”或“炸开”命令，将图形分解、炸开。

文件设置为“只读”格式（即CAD文件被保护）导致打开CAD文件无法进行编辑操作。

解决方法

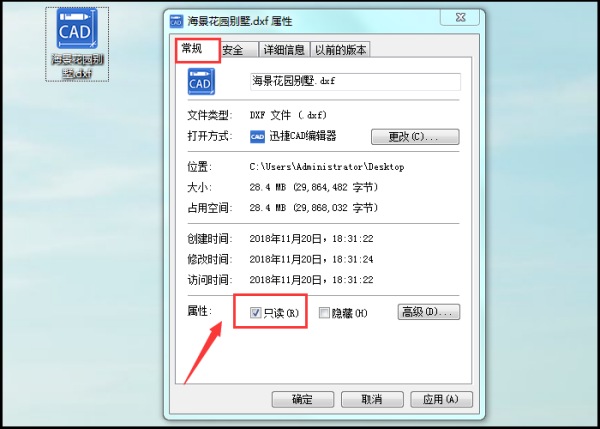

桌面找到不能编辑的CAD图纸文件，文件一般多为Dwg格式。鼠标右击选择“属性”栏目。

在弹出窗口将属性切换至“常规”选项卡。将面板下方“只读”前对勾清除，点击“确定”按钮即可编辑文件。

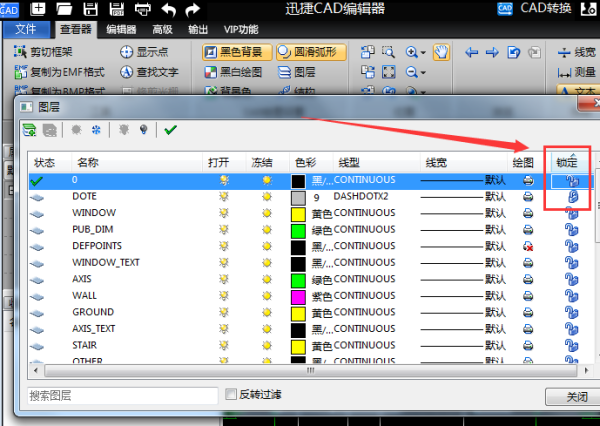

软件默认为“查看器”窗口，选择并点击：“CAD绘图设置”—“图层”按钮。在所弹出的图层窗口将锁定图层进行解锁，即可恢复图纸编辑功能。

CAD图纸打开以后只有一部分图元可以选中，其他线条都呈现为灰色，无法选中编辑？

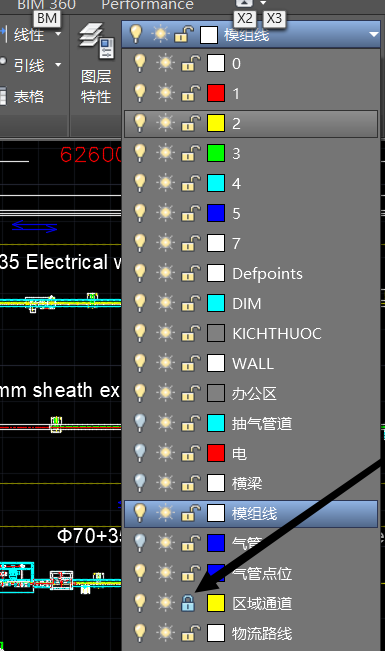

打开图层，这个小锁关闭就是灰色不可编辑的，点击你想要编辑的打开就行了。锁住的目的就是你编辑其它图的时候不会误操作打乱原有的图层。

cad图纸中的线段被特意加粗能选中无法编辑是怎么回事？

cad中直线不能加粗是由于未打开显示线宽，具体设置显示图形粗细的操作步骤如下： 1、我们利用CAD的线条工具，在CAD中绘制一个线条。 2、我们点击直线工具以后，将鼠标移动CAD页面中，进行绘制线条。 3、线条绘制完成以后，点击线条进行选中线条。 4、线条一般会呈现默认的颜色，我们可以进行选择线条的颜色。 5、然后进行选择线条的，宽度。 6、在线条宽度的设置位置，点击线宽设置按钮。 7、进入线宽的设置页面，点击显示线宽按钮。 8、关闭线宽的页面，我们在CAD的页面，就可以看到线条变宽了。
