UG10.0 导入STL然后用截面功能提出线然后转到草图描线UG就非常卡这是为什么求解?

软件 2023-09-07

UG10.0画抄数产品,截面线后照着圆画三点圆弧会卡很久是怎么回事,7.5版本不会出现这问题?

电脑配置问题,版本越高对电脑要求越高

ug制图截面线的用法

ug制图截面线的用法:打开“剖视图”对话框,设置“截面线”组中的“方法”为“简单剖/阶梯剖”,“截面线段”组中的“指定位置”项为高亮显示,移动鼠标捕捉圆孔中心,单击确定截面线段位置。

第一个问题:下拉菜单插入里面有个剖面线工具,就是一个框框里面有剖面线的图标,选了边界就能加了,没有就去用户自定义命令里找。

第二个问题:已有剖面线打断,画你需要的边界线,稍微小于你需要的,这个和UG设置有关。然后选中剖面线,右键-编辑--选你画的边界,就可以了。

CNC加工:

UG NX加工基础模块提供联接UG所有加工模块的基础框架,它为UG NX所有加工模块提供一个相同的、界面友好的图形化窗口环境,用户可以在图形方式下观测刀具沿轨迹运动的情况并可对其进行图形化修改:如对刀具轨迹进行延伸、缩短或修改等。

该模块同时提供通用的点位加工编程功能,可用于钻孔、攻丝和镗孔等加工编程。该模块交互界面可按用户需求进行灵活的用户化修改和剪裁。

并可定义标准化刀具库、加工工艺参数样板库使初加工、半精加工、精加工等操作常用参数标准化,以减少使用培训时间并优化加工工艺。UG软件所有模块都可在实体模型上直接生成加工程序,并保持与实体模型全相关。



UG里怎样可以把建模里的线拿到草图里编辑?

1、回答:一般是不可以。 2、解释 对于严格要求的单位标准,连素体我们都不用,一个高度可修改参数化模型一般都是草图来的。对于一些要求不高的公司可以使用一个素体,然后用特征建模,但是复杂的还是要用草图的。 3、ug用草绘建模的优点 第一 在草图外面建立模型,在修改时很不方便,熟练的用曲线替代和特征替代修改图档,那都是很麻烦的过程,更新时往往很多的修剪步骤需要从新定义。这样严重的影响了工作效率也会史自己精疲力尽。如果是你用了草图建立曲线同时又用曲线关联修剪建立模型在改图时会很轻松。用草图建立模型会比用基本曲线建立模型慢一点但修改方便很多,要强调的一点是图档只有一个主基准其他的基准片平面要全部以它来

为什么ug一画图就假死

是系统的事,你换个系统就好了,我遇到过这种情况,我的笔记本是2G的内存,一进入草图就假死。我办公室有个电脑内存才256,可是跑UG做模具装配、CAM加工仿真都没问题

在UG中,拉伸时说是输入截面无效,这是怎么回事?

在UG中,拉伸时说是输入截面无效是设置错误造成的,解决方法为:

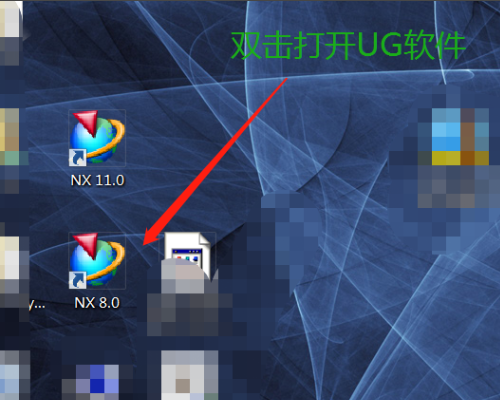

1、左键双击打开UG。

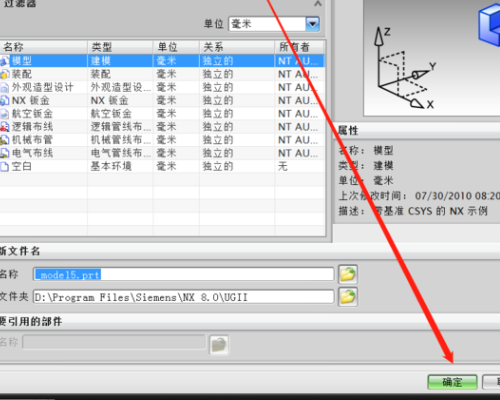

2、新建模型。

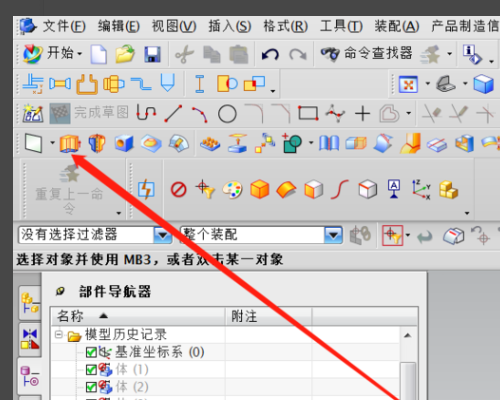

3、左键点击拉伸命令,或者输入快捷键“X”。

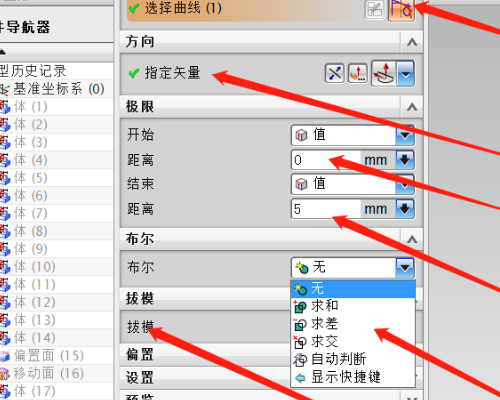

4、如果,打开拉伸命令后,首先选择要拉伸的曲线,然后输入拉伸起始距离和拉伸终止距离,第三选择求和或求差或者求交,第四拔模输入需要拔模的角度即可。

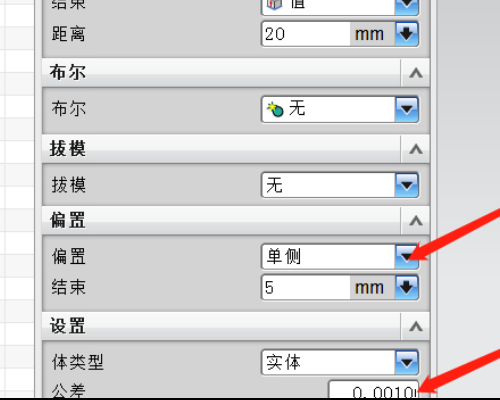

5、输入偏置距离,选择偏置方向。
