UG加工环境下,工序修改后 需要生成的提示标识的颜色如何修改
ug修改命令同步更新特征颜色
题主是否想询问“ug修改命令同步怎么更新特征颜色”?
1、首先进入ug主页面,找到首选项,点击对象按键,调用对象首选项。
2、其次找到并点击类型选择,选择实体。
3、最后找到颜色选项,设置为颜色,并设置好相应的颜色即可ug修改命令同步更新特征颜色。
UG颜色修改?
要想更改默认颜色,首先要找到安装UG的路径,打开这个文件夹,C:\Program Files\siemens\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup(不一定在c盘,自己的安装盘路径);

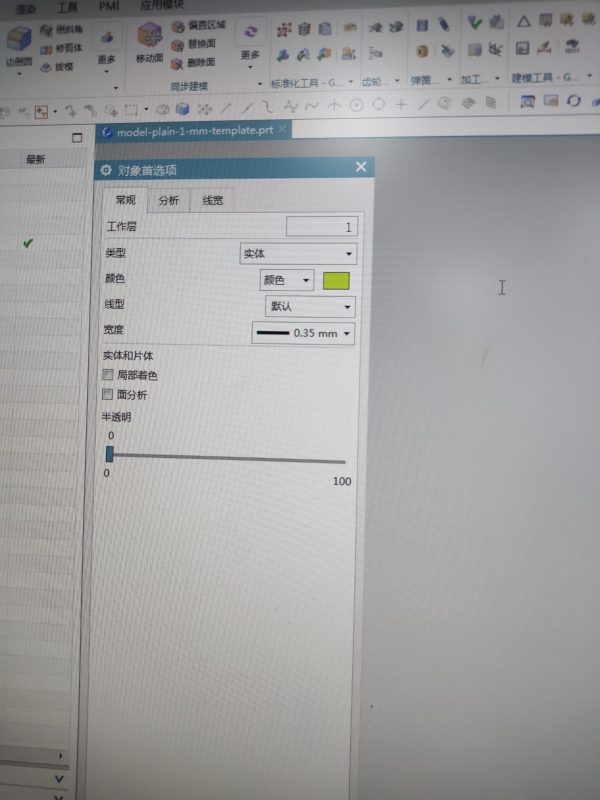

接着打开这个文件model-plain-1-mm-template.prt,打开文件后,按快捷键Ctrl+Shift+J,或者点击菜单首选项对象,弹出的面板上先点击类型旁边的小三角,选择实体;接着更改你想要的颜色,然后点击确定就完成了修改,然后按Ctrl+S保存下文件。
UG制图里面怎么把全部的标注内容换成另一种属性,比如改字体,字体大小,颜色等等?

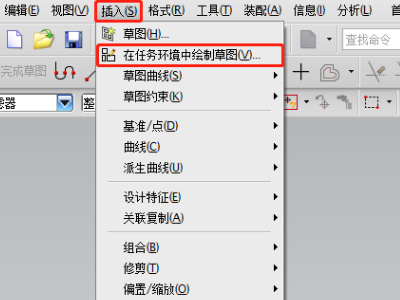

1、打开UG软件,点击命令行“插入”--“在任务环境中绘制草图”--“确定”。

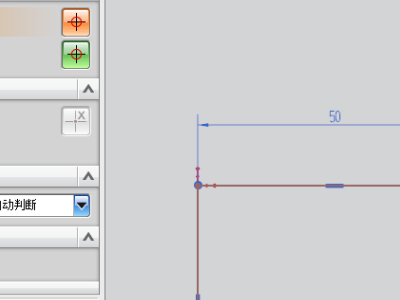

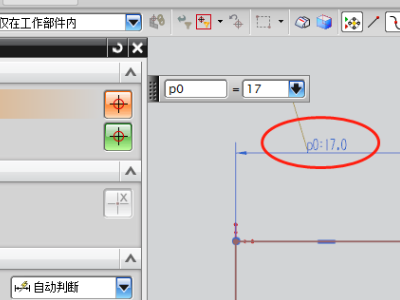

2、点击轮廓命令,简单勾画一个长方形,快速标注,显示如下,不是一个数字,视觉和常用软件比较会给人很别扭。

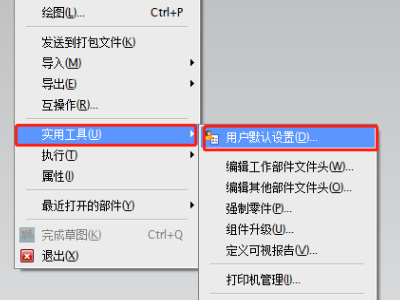

3、点击完成草图或鼠标中键确定,依次点击“文件”--“使用工具”--“用户默认设置”,弹出用户默认设置对话框。

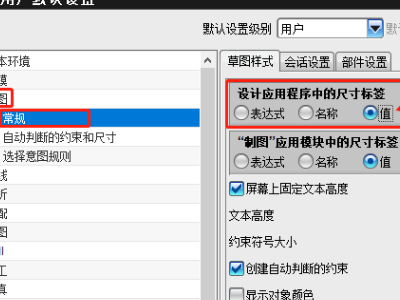

4、依次点击“草图”--“常规”--在“设计应用程序中的尺寸标签”选择“值”的勾选前面圆圈,确定。
5、关闭软件,重新打开软件,再次简单勾画一个草图,标注一下,会发现只剩下数值了。
ug8.0做完零件后如何涂颜色
要完成如题所述的效果,需要对面进行颜色设置,方法具体如下。

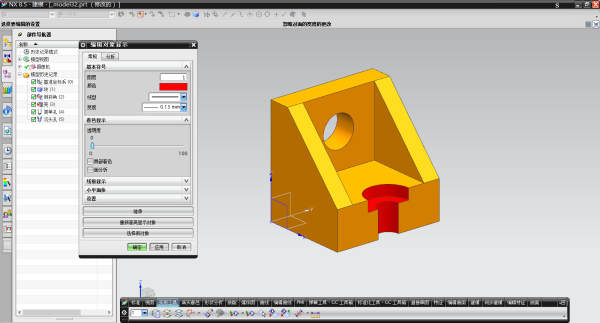

单击“编辑对象显示”按钮或按快捷键Ctrl+J,如图所示,首先显示“类选择”对话框。

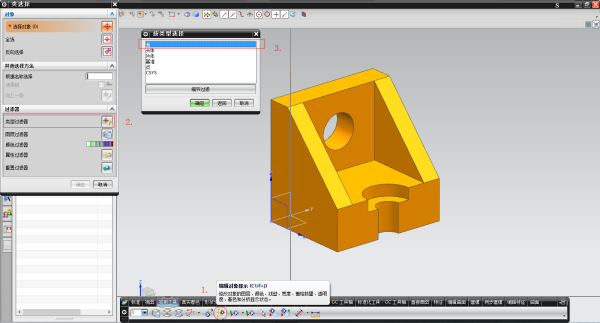

单击“类型过滤器”右侧的按钮,打开“按类型选择”对话框,如上图所示,单击“面”使其高亮显示,并按确定按钮返回“类选择对话框。

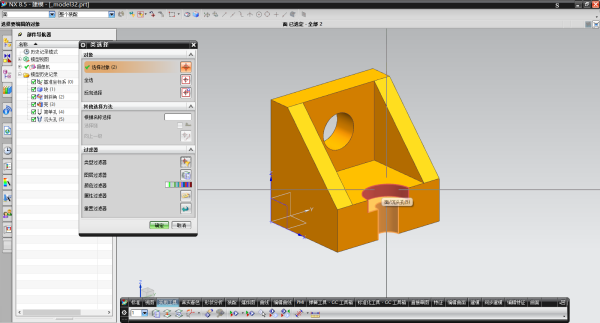

单击选取要修改颜色的面,如下图所示,单击确定按钮打开“编辑对象显示”对话框。

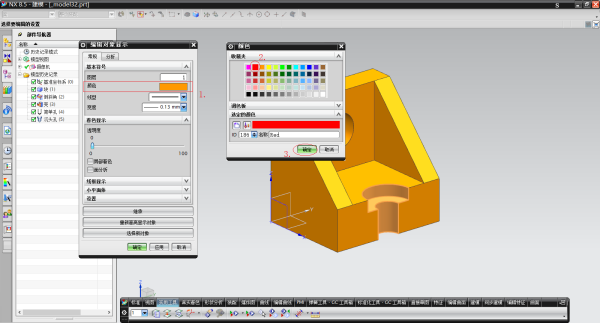

在“编辑对象显示”对话框中单击“颜色”右侧的色块,打开“颜色”对话框,如图所示,单击选取所需的颜色,单击确定按钮关闭颜色对话框。
单击“确定”或“应用”按钮,完成设置,效果如图所示。
如何改变ug的线条颜色
具体操作步骤如下:
一、打开一个工程图。
二、部件导航器中选视图,右击设置。
三、弹出设置对话框,点击可见线。
四、点击着色,颜色设置,更改。
五、更该好之后确定,视图中线条颜色就会发生变化,如图所示。
主要功能:
1、工业设计
NX为那些培养创造性和产品技术革新的工业设计和风格提供了强有力的解决方案。利用NX建模,工业设计师能够迅速地建立和改进复杂的产品形状,并且使用先进的渲染和可视化工具来最大限度地满足设计概念的审美要求。
2、产品设计
NX具有高性能的机械设计和制图功能,为制造设计提供了高性能和灵活性,以满足客户设计任何复杂产品的需要。NX优于通用的设计工具,具有专业的管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。
参考资料来源:百度百科-UG(交互式CAD/CAM系统)
