ug修改命令同步更新特征颜色题主是否想询问“ug修改命令同步怎么更新特征颜色”?
1、首先进入ug主页面,找到首选项,点击对象按键,调用对象首选项。
2、其次找到并点击类型选择,选
Matlab App designer中如何使用colormap
matlab colourmap怎么用
先用imshow或者image把图片显示出来,再用colormap设置图像的颜色;
常用的配色有jet、hot、gray等等。
用法:colormapxxx
matlab 如何指定颜色变化colormap
matlab 指定颜色变化colormap
图片是三维矩阵的颜色指定的,所以只需修改对应的颜色就好了。以下以100*100像素的红图为例,将第4-6行,第4-6列的元素变成黄色。只需将第4-6行,第4-6列的绿色成分从0变成1即可
以下为代码举例:
>> R=ones(100);
>> G=zeros(100);
>> B=zeros(100);
>> F(:,:,1)=R;F(:,:,2)=G;F(:,:,3)=B;
>> imshow(F)
%以上生成了红色图片,下面修改成黄色。
>> F(4:6,4:6,2)=ones(3);
>> imshow(F)
matlab 如何自定义颜色
matlab画平面分布图时colorbar的设置是非常重要的,好的colorbar不仅使图像更美观,而且能够使人更容易捕捉图上传递的信息。用过matlab的同学都知道matlab默认的colormap是jet, 也就是你画完图后输入“colorbar” 它所显示出来的颜色。此外,matlab还自带了很多colormap, 如hsv, autumn, bone, colorcube等等。我们直接在命令窗口输入例如"colormap(hsv)" 就可以是平面图的颜色显示相应的colormap。
下面教大家如何自定义自己想要的colormap,方法十分简单。
以中国海的海面温度图为例:

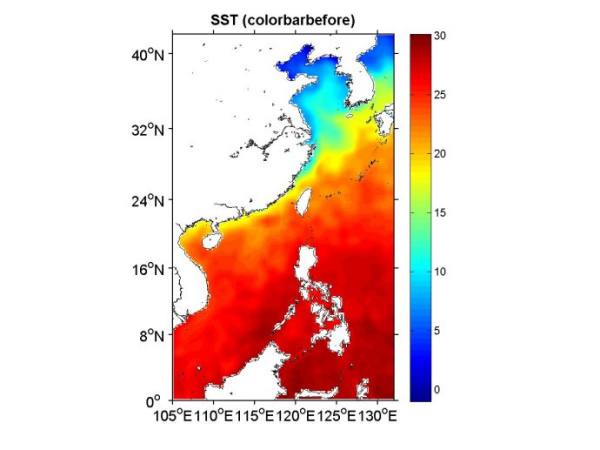

这是一张有m_pcolor画出来的图,之后colormap是matlab默认的jet(即直接输入命令‘colorbar’显示的colormap)。

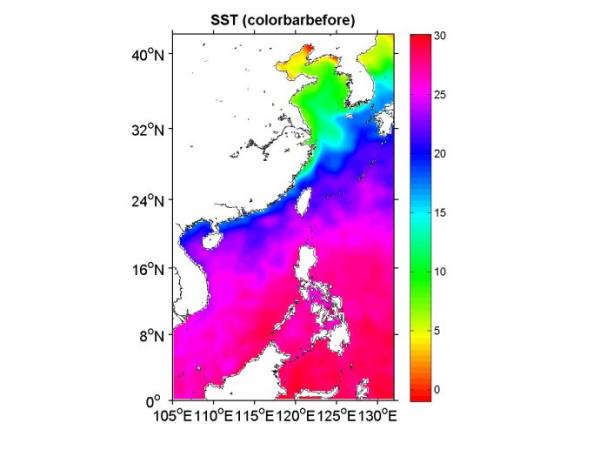

如果我们这是在命令窗口输入‘colormap(hsv)’,则会变成下面这张图:

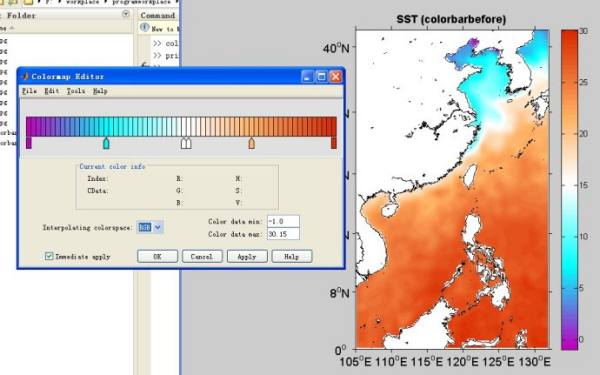

如果我们这是想定义一种新的colormap,颜色从赤,橙,白,蓝,紫依次传递的话(如下图),应该怎么做?
这就要用到matlab的colormap Editor了。

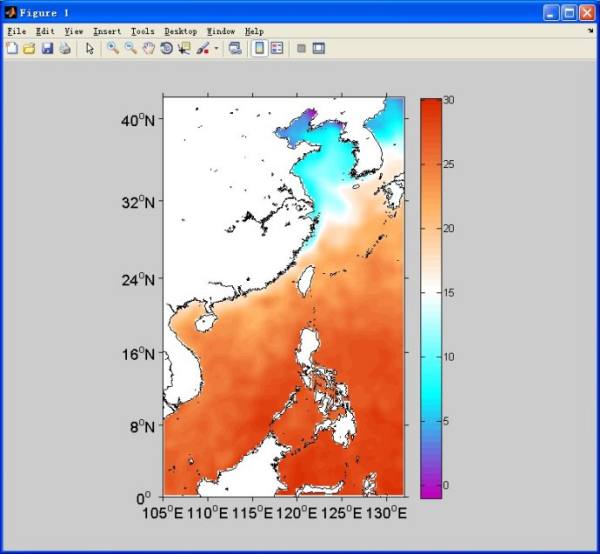

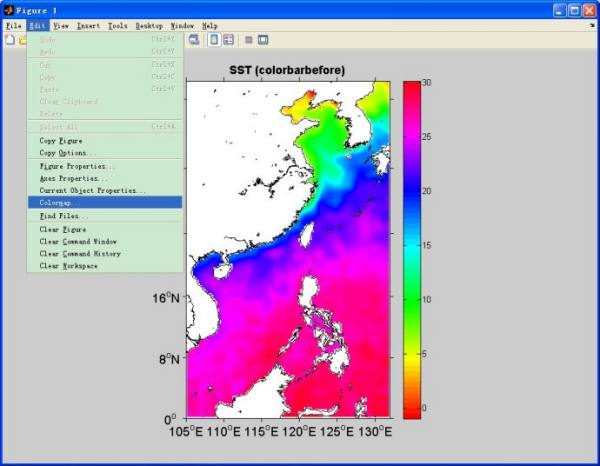

如下图:点击figrue窗口的Edit-colormap

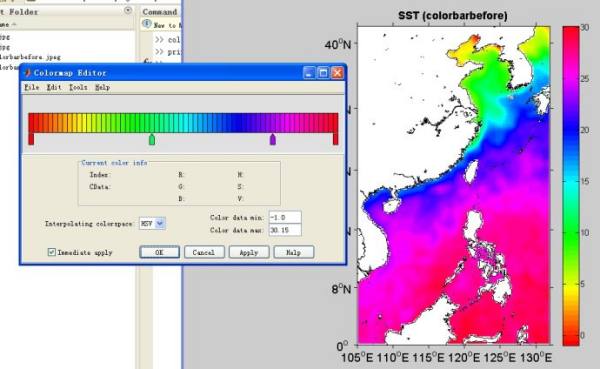

出现colormap Editor窗口:
我们可以利用这个窗口直接设置自定义colormap。
colormap Editor中有是一个色标尺,色标尺下方有一些滑块,其中两端的矩形滑块是固定的,不能删除;而中间的矩形+三角形滑块是可以添加,删除,或滑动的。在色标尺低端单击鼠标左键添加,选择某块滑块按Deletei键删除,鼠标按住某个滑块可左右滑动。

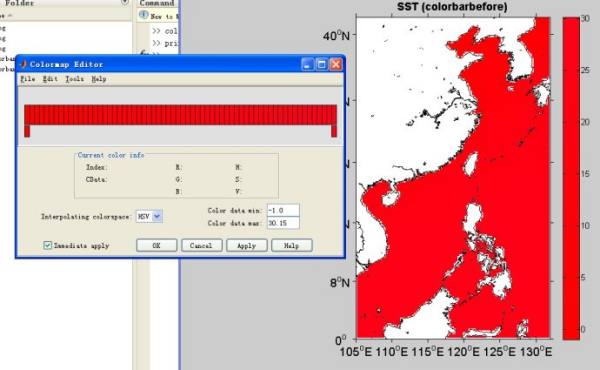

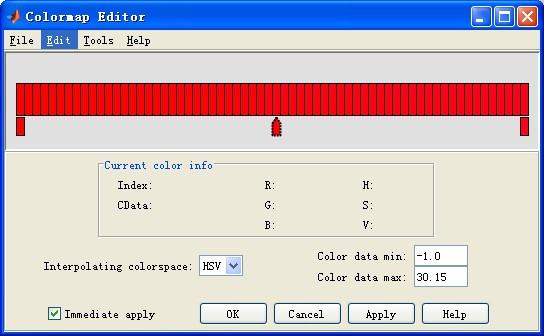

为了达到上述所说的“颜色从赤,橙,白,蓝,紫依次传递”的效果,我们先把中间的两个矩形+三角形滑块删除,如下图:
由于上一张图colormap的两端都是红色,所以中间两块滑块删除后整个colormap只剩下红色一种颜色了。
我们先从白色添加起,标尺上一共有64个格,为了左右平衡,我们先挑中间两格添加白色,具体步骤为:
1、点击标尺中间色格的下方,出现滑块(如下图)。

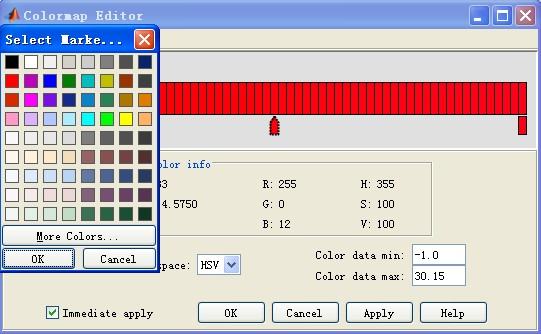

2、双击出现的滑块,出现颜色选择窗口,选择白色(如下图)。

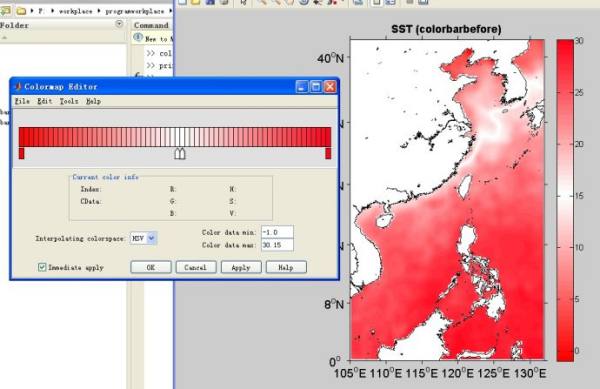

选完后图像就变成下面这样了:

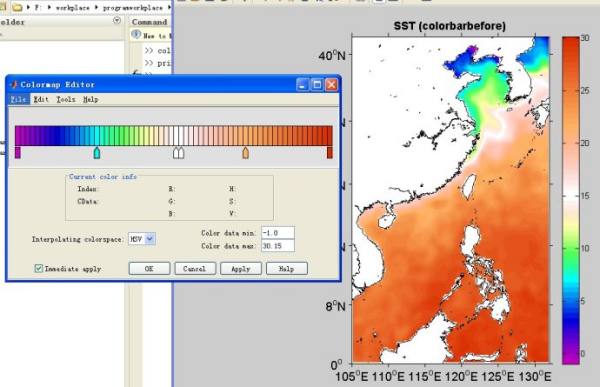

相同的方法选择“赤,橙,蓝,紫”,如下图:
但这时我们发现colormap并不能如我们所愿,因为中间出现了黄色跟绿色。我们注意在colormap Editor中有个Interpolating colorspace选项,由于刚刚我们是以colormap(hsv)为根本的,所以这里的颜色插值方式是hsv的,我们这是应该选择RGB。如下图:
MATLAB 是美国MathWorks公司出品的商业数学软件,用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境,主要包括MATLAB和Simulink两大部分。
matlab的colormap(jet)作图
mycmap = get(fig,'Colormap'); save('MyColormaps','mycmap') 这样就可以保存到一个数据文件了。用的时候直接调用 load('MyColormaps') colormap(mycmap)如何用matlab 画散点图 如何标记数据点的颜色
可使用scatter(x,y)函数来实现散点图并标记颜色。
scatter(x,y) :在向量x和y指定的位置创建一个包含圆形的散点图,该类型的图形也称为气泡图,可设置圆圈大小或者颜色、填充等。
scatter(x,y,sz,c): 指定圆颜色。要以相同的颜色绘制所有圆圈,请将c指定为颜色名称或 RGB 三元组。要使用不同的颜色,请将c指定为向量或由 RGB 三元组组成的三列矩阵。
代码示例:
x = linspace(0,3*pi,200);
y = cos(x) + rand(1,200);
sz = 25;
c = linspace(1,10,length(x));scatter(x,y,sz,c,'filled')

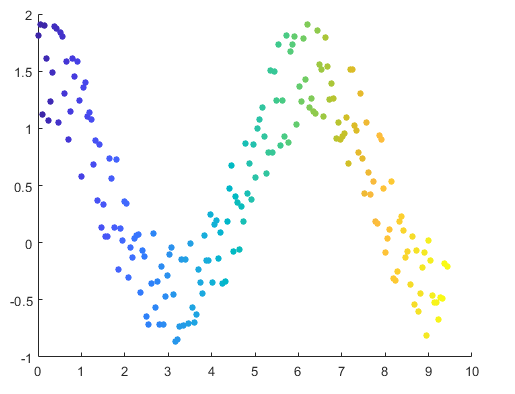

产生效果如下,符合题主要求的画散点图并且填充颜色:
扩展资料:
scatter(x,y,sz)指定圆大小。要绘制大小相等的圆圈,请将sz指定为标量。要绘制大小不等的圆,请将sz指定为长度等于x和y的长度的向量。
scatter(___,'filled')填充圆形。可以将'filled'选项与前面语法中的任何输入参数组合一起使用。
scatter(___,mkr)指定标记类型。
scatter(___,Name,Value)使用一个或多个名称-值对组参数修改散点图。例如,'LineWidth',2将标记轮廓宽度设置为 2 磅。
scatter(ax,___)将在ax指定的坐标区中,而不是在当前坐标区中绘制图形。选项ax可以位于前面的语法中的任何输入参数组合之前。
s=scatter(___)返回Scatter对象。在创建散点图后,以后可使用s对其进行修改。
标记颜色,指定为下列形式之一:
RGB 三元组或颜色名称 - 使用相同的颜色绘制所有标记。
由 RGB 三元组组成的三列矩阵 - 对每个标记使用不同的颜色。矩阵的每行为对应标记指定一种 RGB 三元组颜色。行数必须等于x和y的长度。
向量 - 对每个标记使用不同的颜色,并以线性方式将c中的值映射到当前颜色图中的颜色。c的长度必须等于x和y的长度。要更改坐标区的颜色图,请使用colormap函数。
如果散点图中有三个点,并且您希望这些颜色成为颜色图的索引,请以三元素列向量的形式指定c。
RGB 三元组是包含三个元素的行向量,其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于[0,1]范围内,例如[0.4 0.6 0.7]。此外,还可以按名称指定一些常见的颜色。下表列出长和短颜色名称选项以及对应的 RGB 三元组值。
参考资料来源:
MathWorks-matlib官方文档
