CAD文件转成PDF文件后字体不清晰、透明怎么回事?

软件 2023-10-23

cad转换pdf后字体模糊

可能是因为在cad转pdf时,因pdf字体库与cad字体库不匹配,而导致一些字体变化或者显示不出来。以下推荐两种解决方法供参考。 第一种方法: 1、首先打开cad图件。 2、直接修改字体即可。不过这个方法有时候修改字体会使字体大小发生变化,不是很好用。 第二种方法: 1、打开cad图件。 2、使用打印功能时:打印机名称选择“dwg to pdf.pc3”,点击右侧“特性”,点 击“自定义特征”。若是字体粗细引起的话,可以在打印样式表里将文字的颜色设成打 印成粗线,打印成pdf文件。字体就变粗了,重新设一下打印样式表就可以了。 3、将“全部捕获”并勾选“作为几何图形”。

CAD转PDF后文字模糊怎么办?

日常CAD图纸编辑时,需要进行各种文件之间相互转换,当CAD转换为PDF后字体显示模糊是什么情况?该如何解决呢?

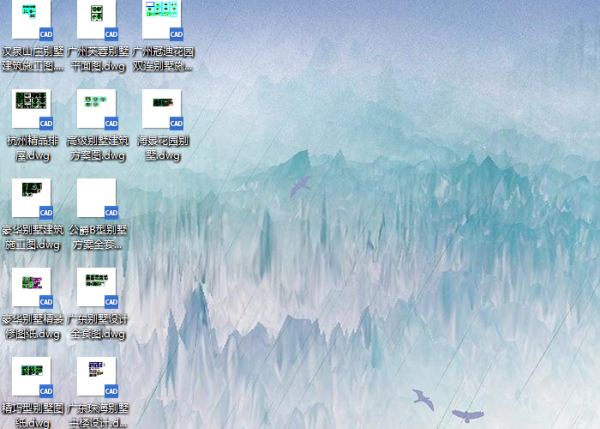

一:将需要进行转换的CAD图纸文件保存至电脑桌面,便于后期转换操作。

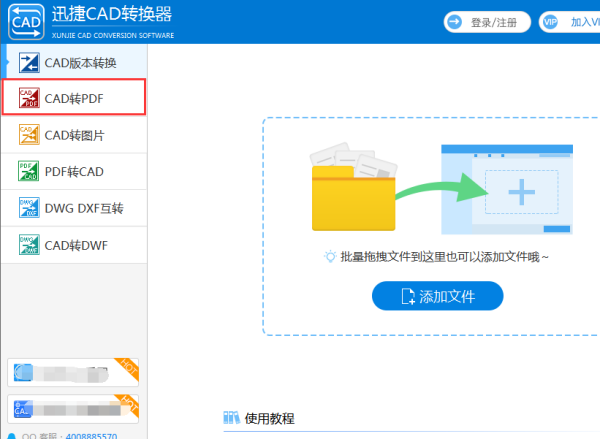

双击启动我们电脑上的CAD转换器。进入图纸转换界面。界面,左侧转换功能区选择CAD转PDF功能按钮。

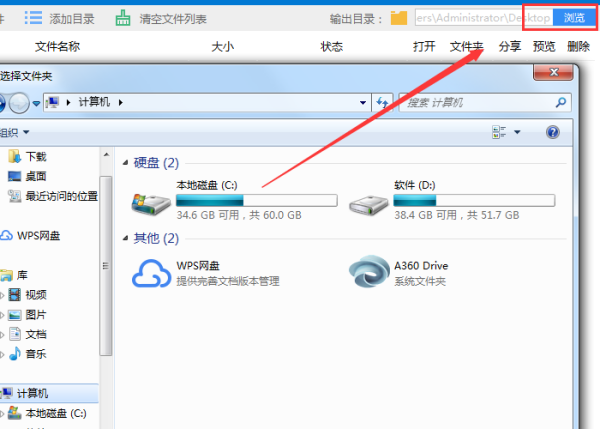

根据界面提示,点击添加文件或将文件拖拽到指定位置。点击右上角“浏览”按钮,在弹出窗口设置文件转换后的存储位置。

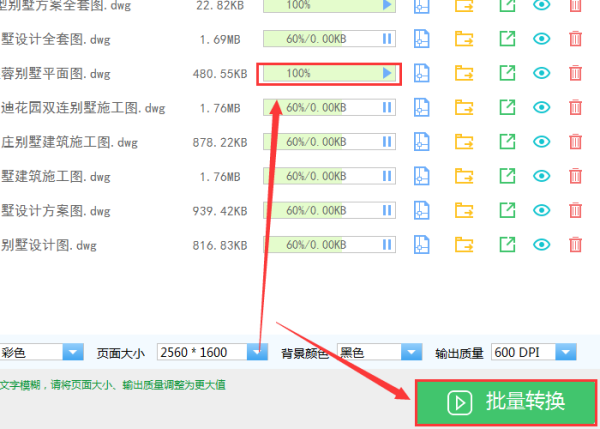

在页面下方调整转换图纸输出色彩、背景颜色、输出质量以及最关键的文件“页面大小”(该设置决定转换文件文字是清晰度)即可。最后,点击“批量转换”按钮,进入文件批量转换状态,当状态栏显示值为100是,表明文件转换完成。

CAD转换PDF为什么看不清楚图上的字

CAD直接转换PDF文件是会出现图纸模糊的,用CAD自带的打印选项就可打印PDF文件。

CAD打印PDF的方法:

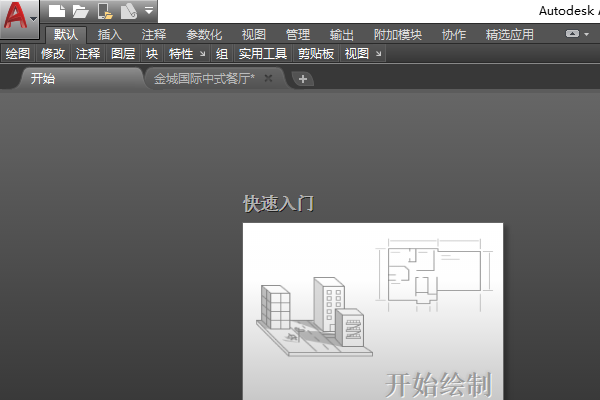

1、打开CAD软件。

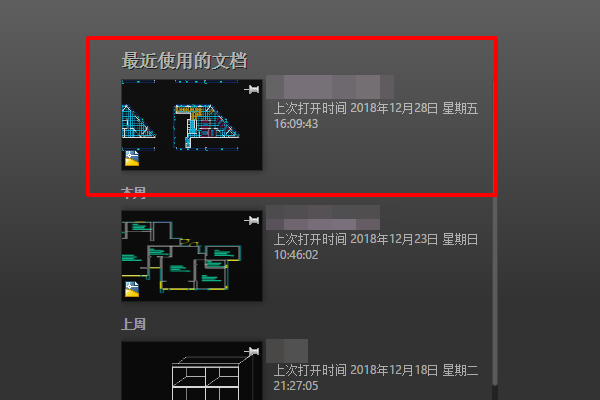

2、选择要打印PDF的图纸文件。

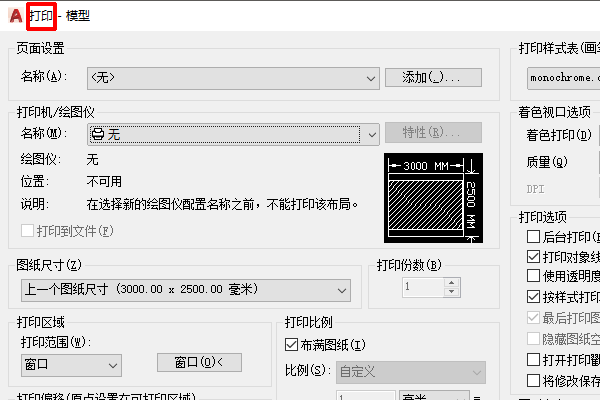

3、打开图纸文件后,使用快捷键“ctrl+p”打印选项。

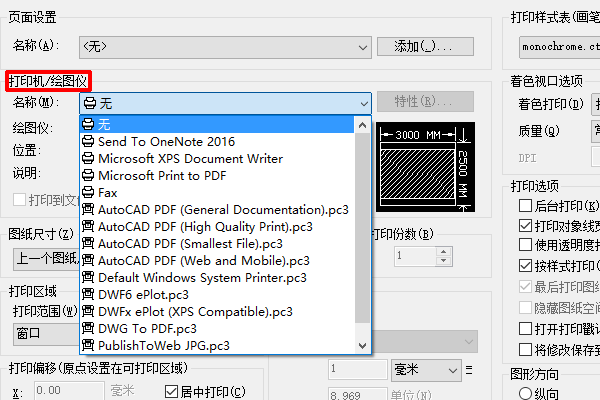

4、在打印选项中找到“打印机/绘图仪”弹出下拉菜单。

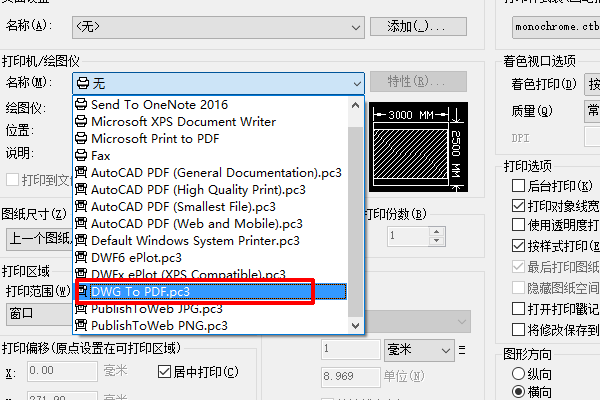

5、在下拉菜单中选择“DWG to PDF.PC3”。

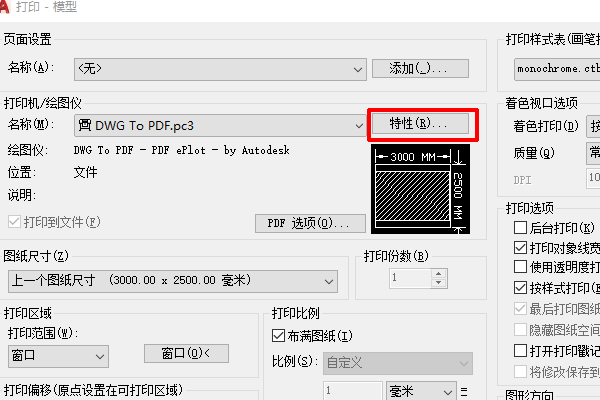

6、选择“特性”

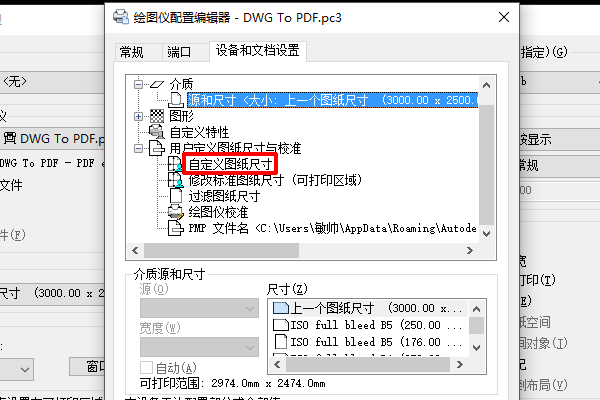

7、在弹出的“绘图仪配置编辑器”中找到“自定义图纸尺寸”。

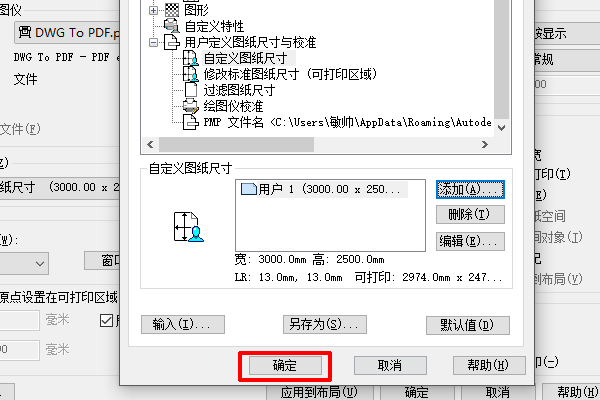

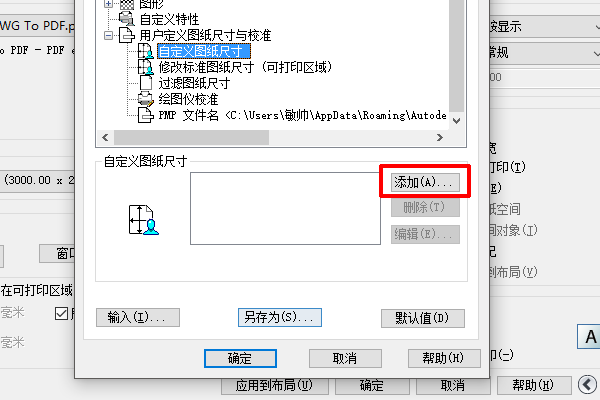

8、点击“添加”。

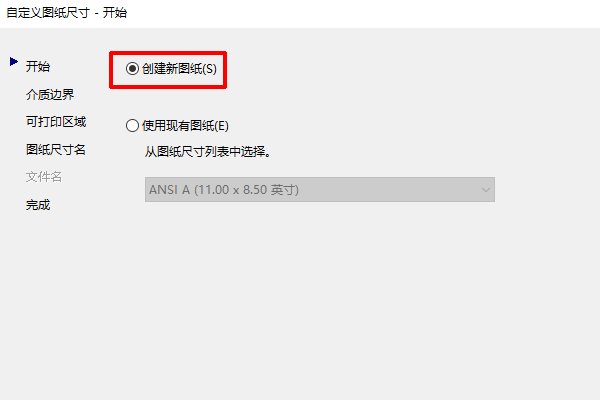

9、选择“创建新图纸”,下一步。

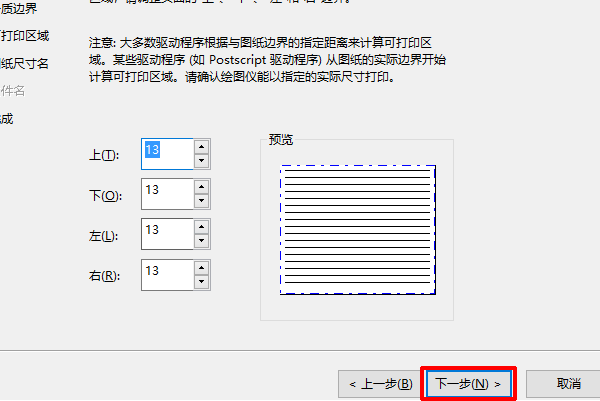

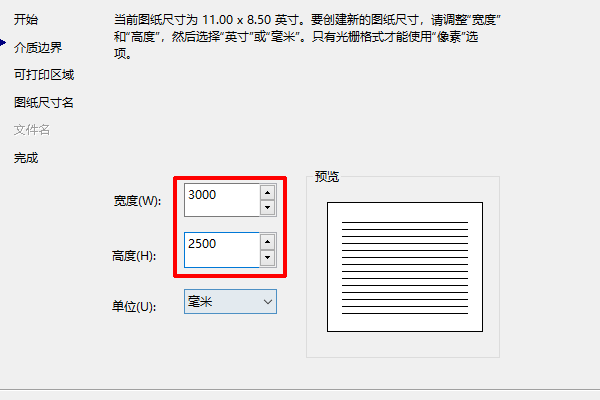

10、设置所打印的PDF宽度与高度,下一步。

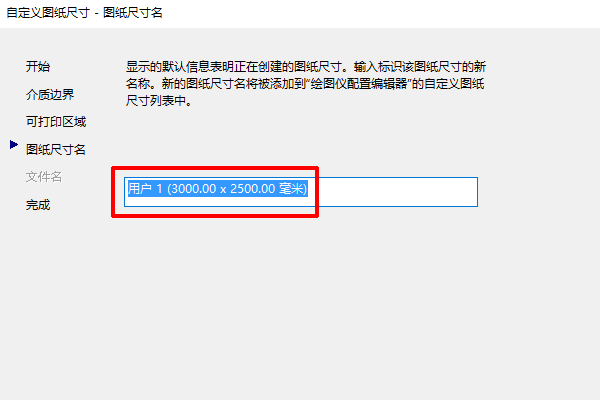

11、默认,下一步。

12、创建完PDF尺寸。

13、点击确定。

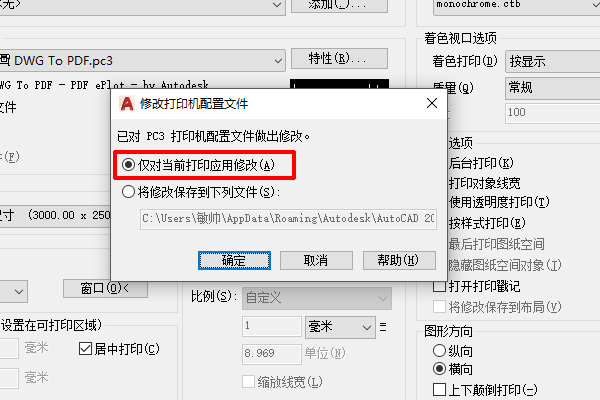

14、选择“仅对当前打印应用修改”,点击确定。

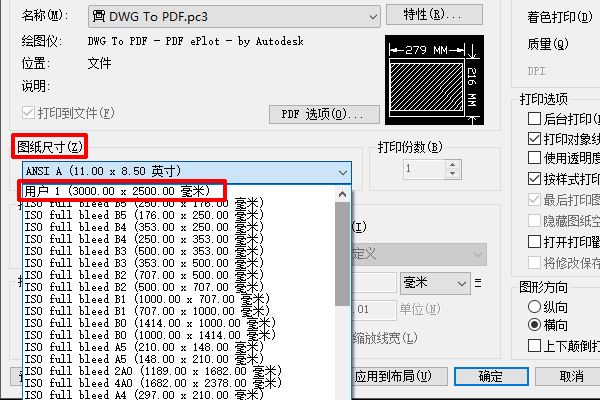

15、确定后,在“图纸尺寸”中,选择刚才创建的PDF尺寸。

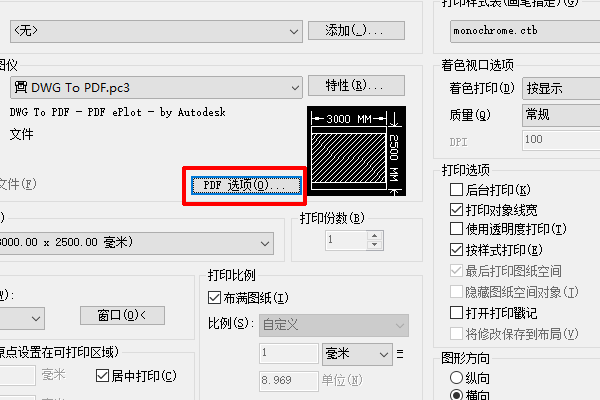

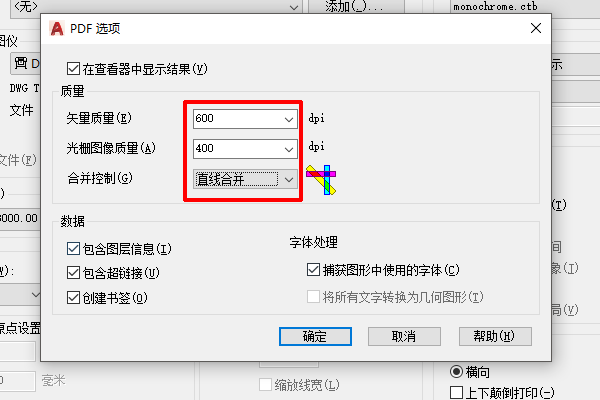

16、点击选择“PDF选项”。

17、设置PDF的图像质量。

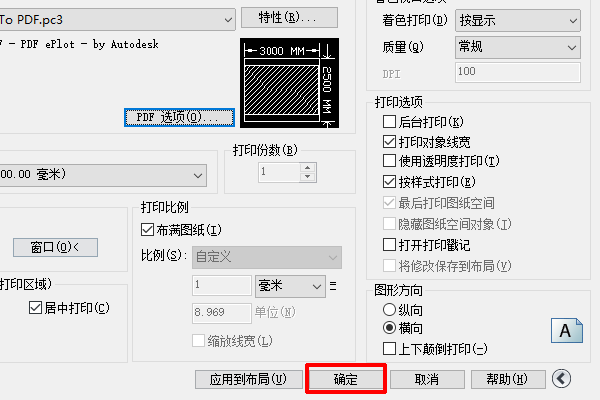

18、以上设置都完成后,点击确定,打印“PDF”格式的CAD文件了。

可以CAD转换PDF格式的时候,文字模糊不显示怎么办

方法一:文字样式,重新修复文字

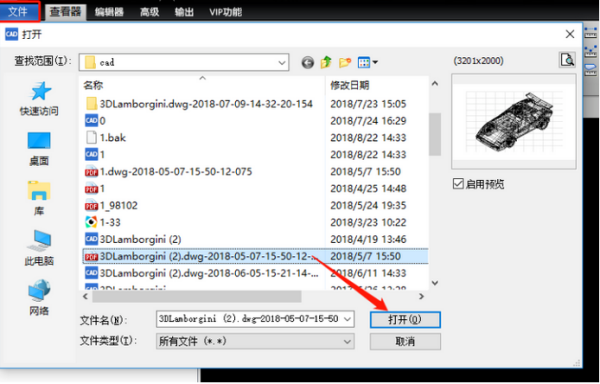

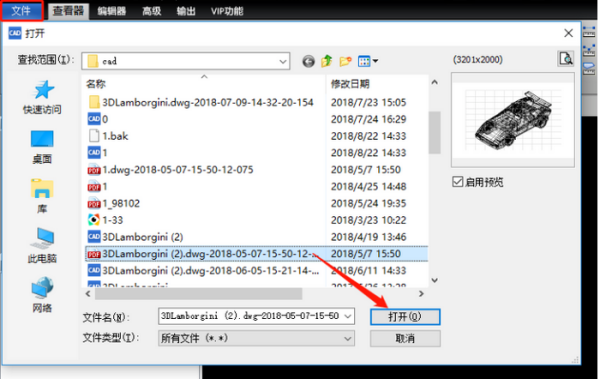

1.运行xunjieCAD编辑器标准版软件,直接点击菜单栏“文件”-“打开”按钮,在弹出的窗口里面找到已经转换完成的PDF格式图纸文件,点击“打开”。

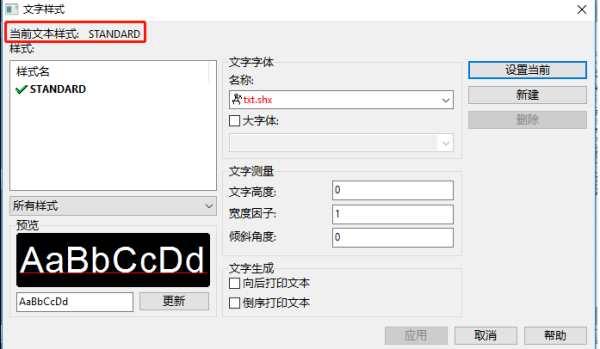

2.点击软件菜单栏上的“编辑器”按钮,会出现很多功能操作图标,我们选择“文字”功能,可以用里面的“单行文本”、“多行文本”、“属性定义”进行操作。点击“文字样式”,可以添加和删除文字样式。

3.利用文字样式,使用“单行文本”、“多行文本”等文本操作,重新编辑修复PDF图纸上的文字。
4.操作完成后,点击“保存”按钮,就可以保存好已经修复好的PDF图纸文件了。
方法二:打印机操作,打印样式表设置
1.与上一个的解决方法一样,首先我们需要打开已经转换完成的PDF格式图纸文件。

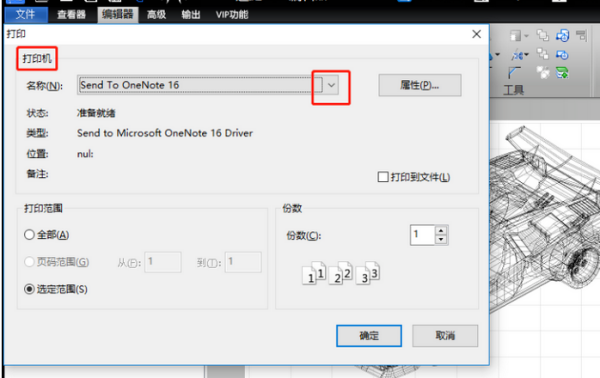

2.然后点击软件界面上方的“打印”按钮,会有打印弹窗弹出。

3.在“打印”弹窗中,我们选择打印机名称为“dwg to pdf.pc3”,点击右侧“属性”,再点击“自定义特征”。
4.若是字体粗细问题,则可以在“打印样式表”里将文字的颜色设成打印成粗线,打印成PDF文件。同时设置“全部捕获”并勾选“作为几何图形”。
5.操作完成后,点击“保存”按钮,就可以保存好已经修复好的PDF图纸文件了。
方法三:批处理,再次重新转换
1.运行xunjieCAD编辑器标准版软件,先点击界面左上角的“文件”按钮,之后点击下面的“批处理”进入“批处理”的弹窗页面。

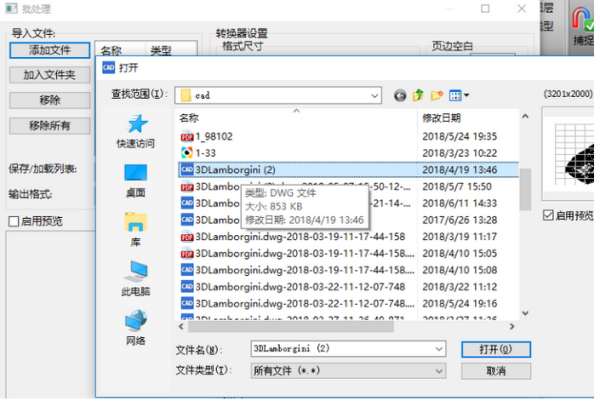

2.在“批处理”界面,点击 “添加文件”,进入“打开”弹窗,在弹窗中找到需要转换格式处理的CAD图纸文件,再点击“打开”按钮。

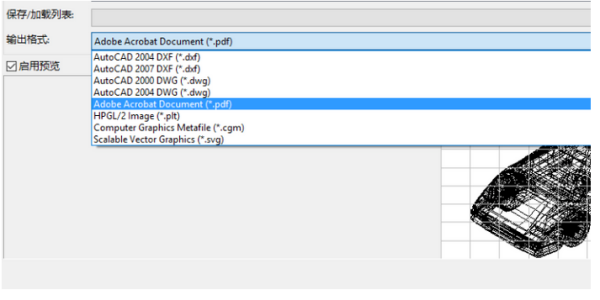

3.然后在“批处理”界面中“输出格式”栏选择好PDF格式。

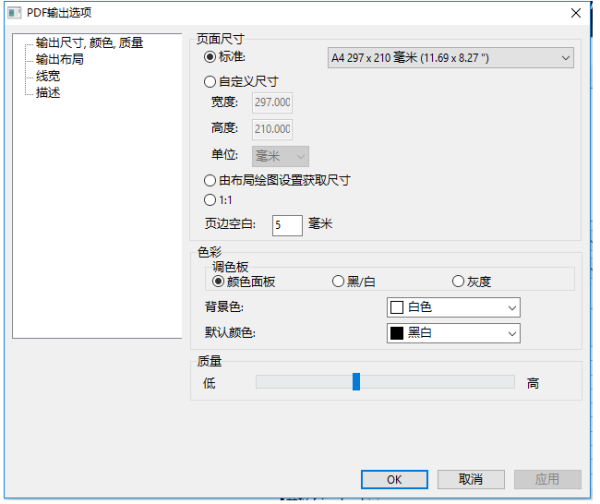

4.同时在“批处理”界面中,可以点击右侧“自定义”按钮,在弹出的“PDF输出选项”弹窗中,对需要输出的PDF文件进行更加精准地编辑设置。

5.在“输出目录”右侧的“浏览”框里选择好保存PDF图纸的路径。接着点击“开始”按钮,对该CAD图纸文件进行转换成PDF格式操作就完成了。而且PDF图纸文字会清晰的显示出来。

我用CAD把图片打印成PDF,预览很清楚,但是打印出来图片上的字体却很模糊怎么办

换方法试试 一、首先安装虚拟打印机;推荐使用PDF Factory。 PDF Factory 提供了创建 Adobe PDF 文件的打印机驱动程序,并且创建 PDF 文件的方法更方便高效,比Adobe Acrobat更稳定。 工具:PDF Factory Pro 1、下载PDF Factory Pro531.exe ,完成后直接双击打开。 2、安装PDF Factory Pro: 选择 这台计算机上,然后下一步; 3、在产品授权信息界面,这儿只能无条件,我接受,才能进行 安装; 4、如果之前已经安装过旧版的 pdfFactory Pro,会出现正在移除 pdfFactory Pro 打印机驱动
