ug2023添加不了Dirll钻孔方法

软件 2023-10-29

ug12.0怎么没有钻孔工序

初次安装UG12.0软件后,从建模切换到加工下; 图片 在默认的程序组上单击右键,弹出快捷对话框-插入-程序界面; 图片 在创建UG12.0加工工序中,看不到有钻孔(drill)程序;这是为什么呢,难道是UG软件越更新越落后了么,其实不是,需要从CAM加工模板中,通过设置才能把其钻孔功能调出来; 图片 在桌面NX12.0启动图标上右键,进入属性界面; 打开UG12.0文件的起始位置,此位置是你NX软件的安装目录位置; 图片 请按下述路径找寻UG编程模板名称-cam_general.opt; 图片 以记事本的方法打开cam_general.opt文件; 图片 删除“$drill.prt”文件前的

星空刀单刀具不全怎么回事

主要原因: 因为你使用的UGNX软件版本比较高,用的是免费的外挂。 2、解决办法: 星空外挂不支持新版的钻孔hole_making,把你当前UG软件的旧版本Drill钻孔模板调出来就可以了。 3、调用Drill钻孔模板的方法: 编辑X:\Program Files\Siemens\NX 12.0\MACH\resource\template_set\cam_general.opt这个文件 找到: ##${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}drill.prt ##${UGII_CAM_TEMPLATE_PART_METRIC_DIR}drill.prt 把它们

ug nx11加工里怎么没有drill

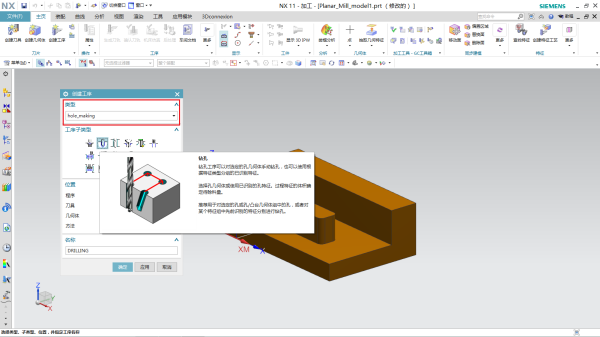

解决方法:在“创建工序”对话框,设置“类型”为“hole_making”,如图所示,参考一下。

UG12.0.2.9怎么调出钻孔?

在加工模块下,选择drill模块即可打开钻孔程序。
