ug图层设置不可见可以用显示命令显示吗

软件 2024-02-16

ug中被隐藏的图素怎么显示出来

工具/原料

安装好的ug10.0

方法/步骤

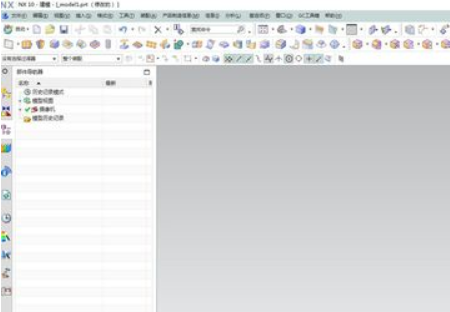

1.打开ug10.0。

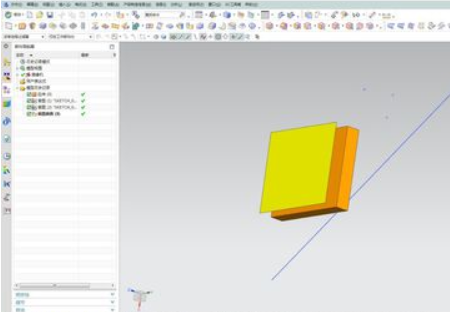

2.打开有点、线、片体、实体的ug文件

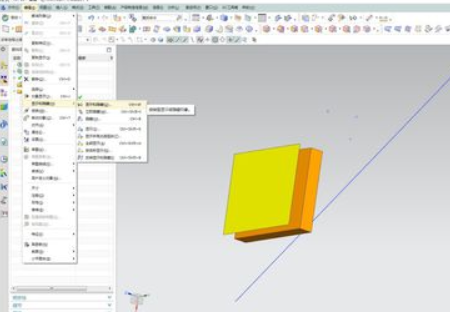

3.在菜单栏里选编辑-显示和隐藏-显示和隐藏,或按快捷键ctrl+w。

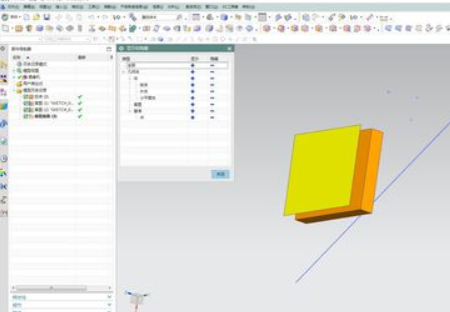

4.在出来的显示和隐藏对话框中,加号代表显示,减号代表隐藏。根据你的需求,在相应的点,线,片体,实体所对应的加减号点击即可隐藏和显示。

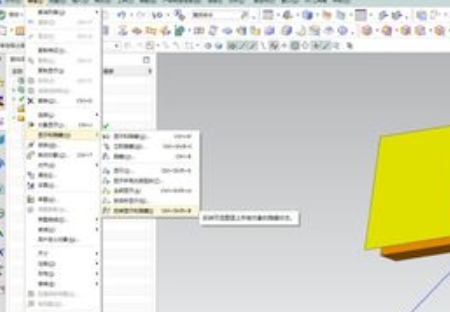

5.反隐藏功能和显示隐藏功能都在同样的菜单目录下。

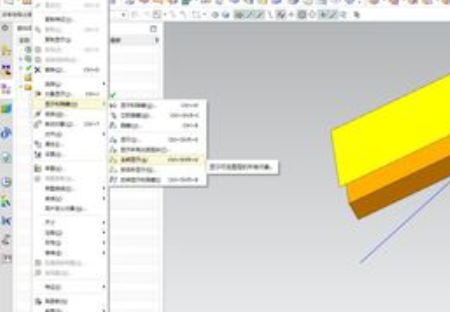

6.全部显示功能和隐藏显示功能也是同一目菜单目录下

注意事项

反隐藏等其他隐藏显示功能也是在同样的目录下,注意后面的字母是快捷键

ug4.0里怎样把隐藏了的东西显示出来UG问题超市

看是怎么隐藏了,同图层 ctrl+shift+k进入后选择需要显现的 ctrl+shift+b将当前显现的隐藏并将当前隐藏的显现;不同涂层 ctrl+l在序号前面的方框选上勾即可显现该图层

ug图层,ctrl+shift+v可见后怎么取消这个设置

ctrl+l打开图层管理器,里面第一竖列的对勾是红色就是显示图层,第一竖列是灰色第二竖列对勾是红色就是仅可见图层,第一竖列没有选中就是不可见图层,可以在里面设置。

本人初学UG,请问UG的图层怎么设置?如果小心被隐藏了,那怎么显示出来?请那位好心帮忙解答

当然最好的是PHOTOSHOP不过初学的话可以用光影魔术手或者TURBOPHOTO光影魔术手:TURBOPHOTO: Photoshop CS3简体中文版下载地址:教程:/免注册版本,绝无插件,请您放心使用!如果觉得好,请采纳!谢谢!首先我们打开PS,然后点击左面工具栏最下方的图标如图①、进入ImageReadyde 的操作页面如图图片 点击文件→打开你喜欢的背景闪图图选择文字输入工具图④输入你想写的字然后在点击图①回到PS 教程】怎样制作闪闪的背景 不同颜色的闪字: 闪底小的背景 : 初级闪字 : 给闪字加图片 实空一起闪 写字 闪闪字 忽隐忽现字 流水式渐变字 颜色变幻字 霓虹怎样使用:

在UG制图中怎么把数模中不可见的部分用虚线显示

方法:

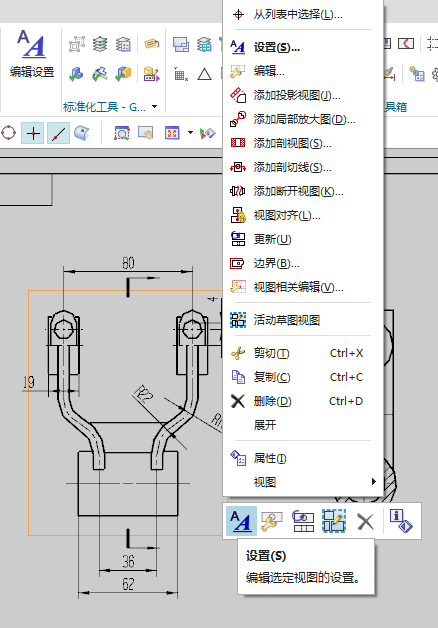

  1. 鼠标悬停视图边界,右键-设置,如图所示。

  2. 打开“设置”对话框,如图所示,左侧单击“隐藏线”,使其高亮显示,右侧改“不可见”为“虚线”,单击确定按钮关闭对话框即可,参考一下。
