按结构和用途的不同，铣床分为哪几类

按结构和用途的不同，铣床分为： 1、台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。 2、悬臂式铣床：铣头装在悬臂上的铣床，床身水平布置，悬臂一般可沿床身一侧立柱导轨作垂直移动，铣头沿悬臂导轨移动。 3、滑枕式铣床：主轴装在滑枕上的铣床。 4、龙门式铣床：床身水平布置，其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上，可沿其导轨移动。通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动，用于大件加工。 5、平面铣床：用于铣削平面和成形面的铣床。 6、仿形铣床：对工件进行仿形加工的铣床。一般用于加工复杂形状工件。 7、升降台铣床：具有可沿床身导轨垂直移动的升降台的铣床，通常安装在

铣床的结构和分类是怎样的？

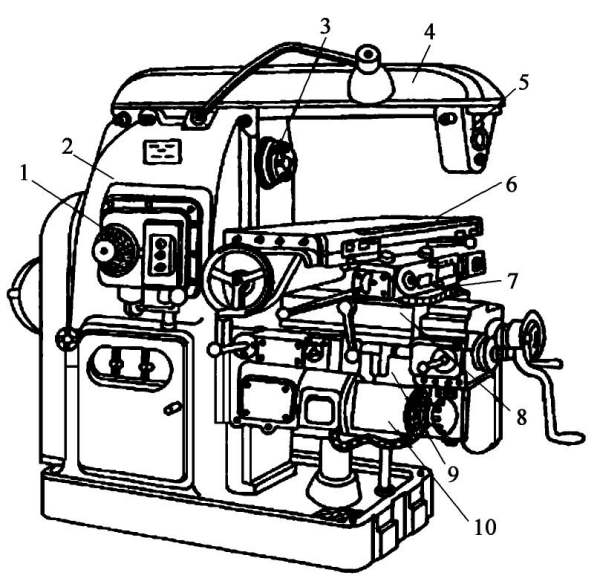

图5-30　卧式万能升降台铣床1—主轴变速机构；2—床身；3—主轴；4—横梁；5—刀杆支承；6—工作台；7—回转盘；8—横滑板；9—升降台；10—进给变速机构工作台铣床的种类很多，根据它的结构形式和用途可分为：卧式升降台铣床（简称卧式铣床）、立式升降台铣床（简称立式铣床）、数控铣床、工具铣床和龙门铣床等。其中卧式万能升降台铣床是目前应用最广泛的一种铣床，如图5-30所示。其主要特征是主轴轴线与工作台面平行，主要由床身、主轴、横梁、纵向工作台、转台、横向工作台、升降台等部分组成。

（1）床身。主要用于固定、支承和连接铣床各部件，其内部装有传动机构。

（2）主轴。主轴是空心轴，前端有精密锥孔，用于安装铣刀或刀轴，并带动铣刀或刀轴旋转。

（3）横梁。横梁上面可安装吊架，用来支承刀轴外伸的一端，以加强刀轴的刚度。横梁可沿床身顶部的水平导轨移动，以调整其伸出的长度。

（4）纵向工作台。工件固定在纵向工作台上，纵向工作台可以在转台的导轨上做纵向移动，以带动安装在台面上的工件做纵向进给。

（5）转台。转台的作用是将纵向工作台在水平面内转动一个角度（顺时针、逆时针最大均可转过45°），用于铣削螺旋槽等。有无转台，是万能卧铣与普通卧铣的主要区别。

（6）横向工作台。横向工作台位于升降台和转台之间，可带动纵向工作台一起做横向进给。

（7）升降台。升降台可以使整个工作台沿床身的垂直导轨上下移动，以调整工作台面到铣刀的距离，并可带动纵向工作台一起做垂直进给。

各铣床的分类

铣床的分类我们可以从布局形式和适用范围、结构、控制这三个方面进行分类。一、按布局形式和适用范围加以区分 1、升降台铣床：有万能式、卧式和立式等，主要用于加工中小型零件，应用最广。 2、龙门铣床：包括龙门铣镗床、龙门铣刨床和双柱铣床，均用于加工大型零件。 3、单柱铣床和单臂铣床：前者的水平铣头可沿立柱导轨移动，工作台作纵向进给；后者的立铣头可沿悬臂导轨水平移动，悬臂也可沿立柱导轨调整高度。两者均用于加工大型零件。 4、仪表铣床：一种小型的升降台铣床，用于加工仪器仪表和其他小型零件。 5、工具铣床：用于模具和工具制造，配有立铣头、万能角度工作台和插头等多种附件，还可进行钻削、镗削和插削等加工。

分度头的定数即是分度头蜗轮的（）根据结构和用途的不同，铣床可分为什么？急，求速回

分度头的定数即是分度头涡轮、蜗杆的传动比所确定的。即1:40。最常用的铣床可分为立式铣床、卧式铣床、数控铣床、万能工具铣床、龙门铣床等。

常见的铣床类型有哪些？

铣床主要指用铣刀对工件多种表面进行加工的机床，除能铣削平面、沟槽、轮齿、螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门得到广泛应用。铣床在工作时，工件装在工作台上或分度头等附件上，铣刀旋转为主运动，辅以工作台或铣头的进给运动，工件即可获得所需的加工表面。简单来说，铣床可以对工件进行铣削、钻削和镗孔加工的机床。通常情况下，铣床可以根据其布局形式、适用范围、机床结构、控制方式等进行类型划分，下面就简单介绍下常见的铣床类型有哪些：
一、按布局形式和适用范围进行区分
1、升降台铣床：有万能式、卧式和立式等，主要用于加工中小型零件，应用最广。
2、龙门铣床：包括龙门铣镗床、龙门铣刨床和双柱铣床，均用于加工大型零件。
3、单柱铣床和单臂铣床：前者的水平铣头可沿立柱导轨移动，工作台作纵向进给；后者的立铣头可沿悬臂导轨水平移动，悬臂也可沿立柱导轨调整高度。两者均用于加工大型零件。
4、工作台不升降铣床：有矩形工作台式和圆工作台式两种，是介于升降台铣床和龙门铣床之间的一种中等规格的铣床。其垂直方向的运动由铣头在立柱上升降来完成。
5、仪表铣床：一种小型的升降台铣床，用于加工仪器仪表和其他小型零件。
6、工具铣床：用于模具和工具制造，配有立铣头、万能角度工作台和插头等多种附件，还可进行钻削、镗削和插削等加工。
7、其他铣床：如键槽铣床、凸轮铣床、曲轴铣床、轧辊轴颈铣床和方钢锭铣床等，是为加工相应的工件而制造的专用铣床。
二、按铣床的结构进行区分
1、台式铣床：小型的用于铣削仪器、仪表等小型零件的铣床。
2、悬臂式铣床：铣头装在悬臂上的铣床，床身水平布置，悬臂一般可沿床身一侧立柱导轨作垂直移动，铣头沿悬臂导轨移动。
3、滑枕式铣床：主轴装在滑枕上的铣床。
4、龙门式铣床：床身水平布置，其两侧的立柱和连接梁构成门架的铣床。铣头装在横梁和立柱上，可沿其导轨移动。通常横梁可沿立柱导轨垂向移动，工作台可沿床身导轨纵向移动，用于大件加工。
5、平面铣床：用于铣削平面和成形面的铣床。
6、仿形铣床：对工件进行仿形加工的铣床。一般用于加工复杂形状工件。
7、升降台铣床：具有可沿床身导轨垂直移动的升降台的铣床，通常安装在升降台上的工作台和滑鞍可分别作纵向、横向移动。
8、摇臂铣床：摇臂铣床亦可称为炮塔铣床，摇臂铣，万能铣，机床的炮塔铣床是一种轻型通用金属切削机床，具有立、卧铣两种功能，可铣削中、小零件的平面、斜面、沟槽和花键等。
9、床身式铣床：工作台不能升降，可沿床座导轨作纵向、横向移动，铣头或立柱可作垂直移动的铣床。
10、专用铣床：例如工具铣床：用于铣削工具模具的铣床，加工精度高，加工形状复杂。
三、按控制方式进行区分
铣床又可分为仿形铣床、程序控制铣床和数控铣床等。
1、仿形铣床：是指按照样板或靠模控制刀具或工件的运动轨迹进行切削加工的半自动机床。
2、程序控制铣床：采用简单的工业程序完成工件的铣床，相较于普通机床，可减少人工干预，提高生产效率。
3、数控铣床：完全采用计算机数字程序化控制的铣床，只需求在计算机上绘制3D图形或是进行简单编程，铣床将完全自动化完成工件加工，无需人工干预。
