计算图中相关工程量（长度10m），并且绘CAD图

CAD怎样计算工程量

具体方法是，打开cad图形，在菜单栏，点击“工具”。

1、调出工具选项，用鼠标指着“查询Q”，激活查询命令。弹出查询的更多功能选项，点击“面积”。

2、使用鼠标拾取需要查询的围成面积的各个关键点。拾取各个点，围成一个 封闭图形。

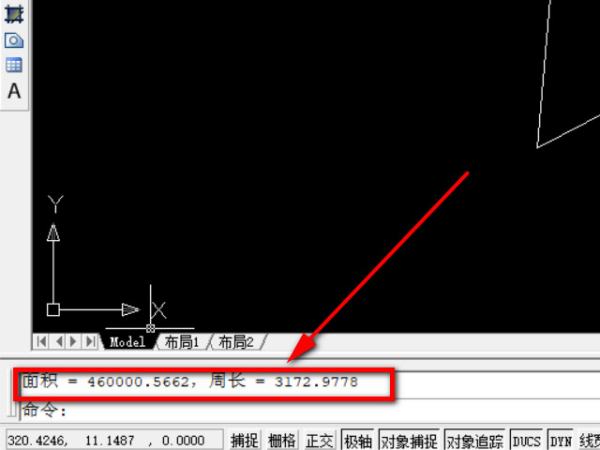

3、点击“回车键”，这时候就直接弹出面积信息，这里的面积一般是以mm为单位的，所以要转化成自己习惯的平方米，小数点向左移动6位即可看出面积。

扩展资料：

二维CAD的基本功能。

1、平面绘图：能以多种方式创建直线、圆、椭圆、圆环多边形(正多边形）、样条曲线等基本图形对象。

2、编辑图形：CAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。

3、标注尺寸：可以创建多种类型尺寸，标注外观可以自行设定。

4、书写文字：能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性。

5、图层管理功能：图形对象都位于某一图层上，可设定对象颜色、线型、线宽等特性。

6、三维绘图：可创建3D实体及表面模型，能对实体本身进行编辑。

7、网络功能：可将图形在网络上发布，或是通过网络访问AutoCAD资源。

参考资料：百度百科-CAD

怎么从CAD图纸上算出工程量

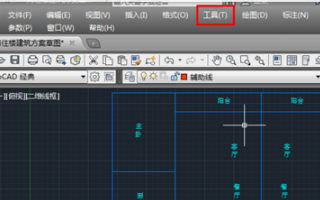

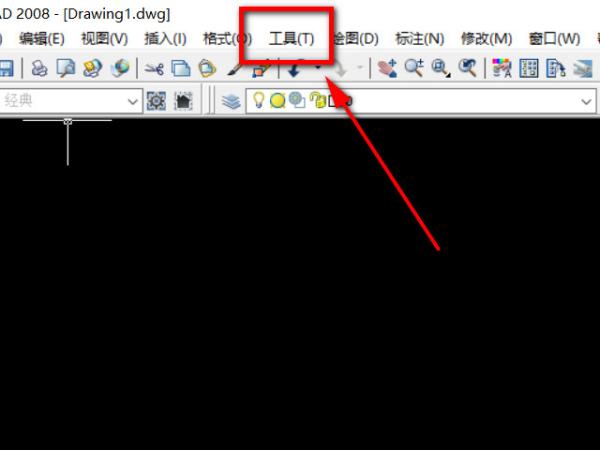

1、CAD各个版本操作基本一致，这里以CAD2014为例。对于简单图形，使用简单的查询就能搞定。具体方法是，打开cad图形，在菜单栏，点击“工具”。

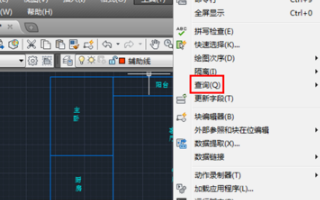

2、调出工具选项，用鼠标指着“查询Q”，激活查询命令。

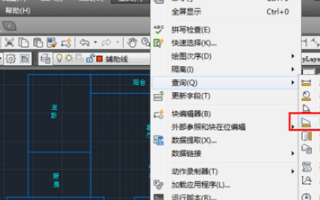

3、弹出查询的更多功能选项，点击“面积”。

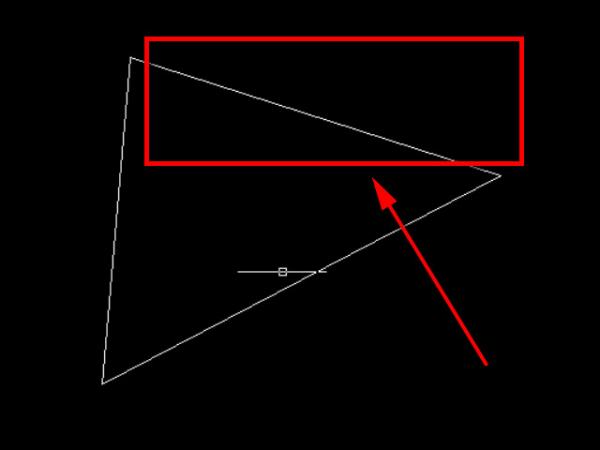

4、这时候使用鼠标拾取需要查询的围成面积的各个关键点。

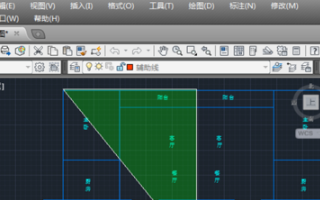

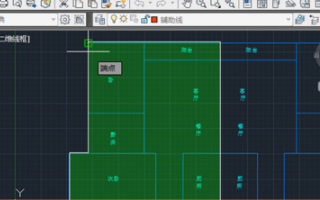

5、拾取各个点，围成一个 封闭图形。

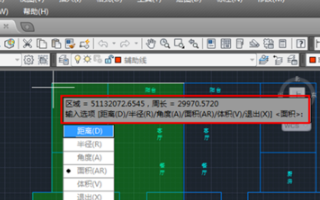

6、点击“回车键”，这时候就直接弹出面积信息，这里的面积一般是以mm为单位的，所以要转化成自己习惯的平方米，小数点向左移动6位即可看出面积。

CAD图中工程量怎么算

两个方法，一是按计算规则手算，二是导入到算量软件里转化成算量软件能识别的图形后计算

怎样用AUTOCAD来计算工程量

解决怎样用AUTOCAD来计算工程量的步骤如下：

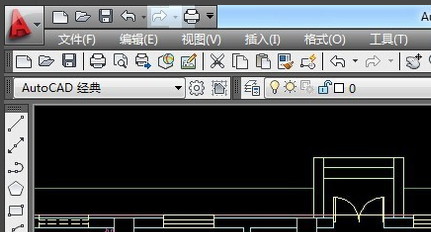

1.打开需要计算工程量的CAD图纸。通过鼠标，调整到需要计算的位置。

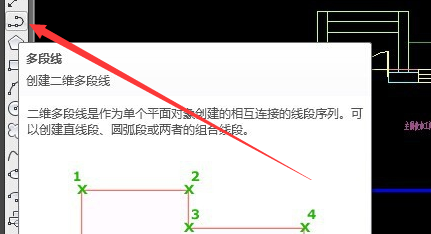

2.在CAD左侧菜单栏中鼠标左键点击多段线，然后在图纸中选中需要计算的多段线。

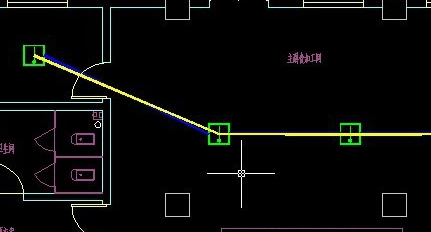

3.选中多段线后在图纸中沿着线路走向画出多段线。

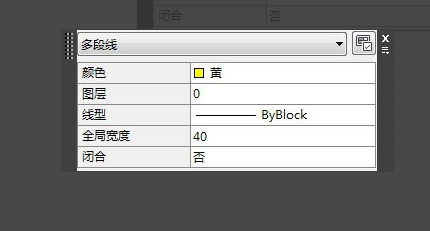

4.选中刚刚画出的多段线，弹出多段线图层框，在里面的全局宽度输入一个数值，可以使该多段线看起来更加明显，一般30-60即可。

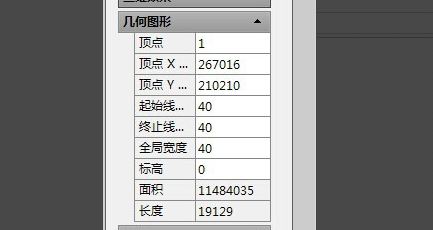

5.选中该多段线，单击鼠标右键选择特性，在特性对话框中找到几何图形，最后一项长度，即为该多段线的长度。这样就解决了怎样用AUTOCAD来计算工程量的问题了。

cad装修图纸怎样快速计算工程量?

按节点计算工程量，最后汇总： 拿到图纸，细化节点。 确定节点的分界线。如：市政道路一个节点，平台这里一个节点，铺装小游道一个节点等 用EXCEL按每个节点的工程量按项确定。这样不容易拉掉。如：节点一；花岗岩，什么材质，什么型号，多少平方；钢结构，型号，尺寸，长度或者重量等 一个一个节点计算完成后，合并总清单。相同的归类到一起
