三菱PLC梯形图怎么实现?

软件 2024-09-06

三菱plc编程时梯形图怎么编写

三菱PLC编程使用软件为“GX Works2”,可以使用来编写梯形图程序。

具体操作如下:

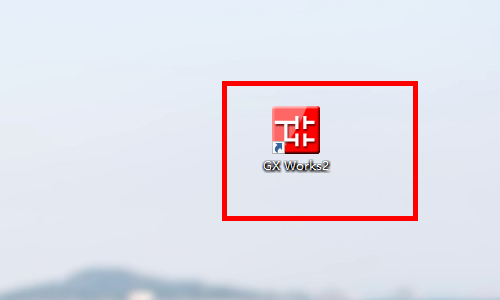

1、打开三菱编写软件“GX Works2”。

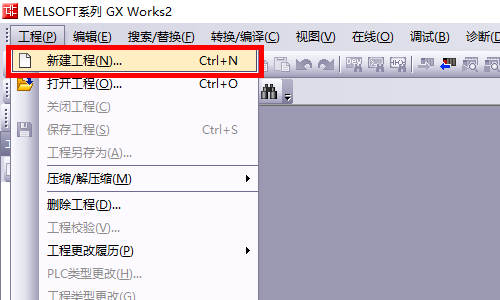

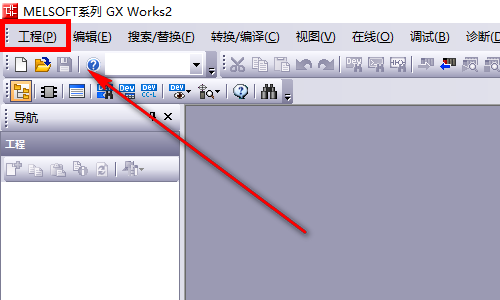

2、点击左上角的工程。

3、选择“新建工程”。

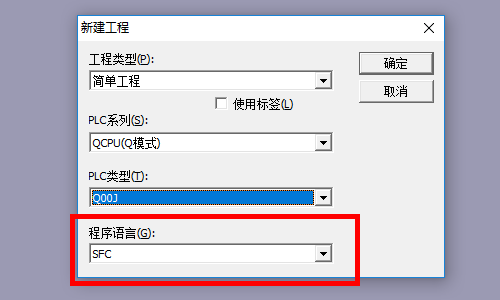

4、选择“程序语言”。

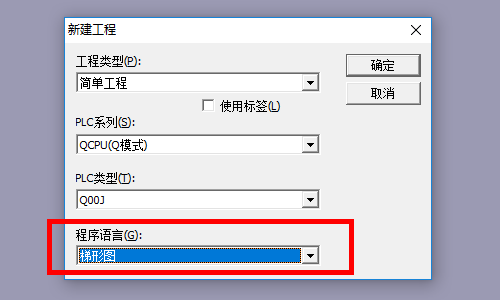

5、更改为“梯形图”。

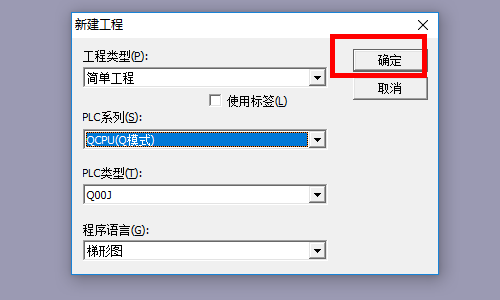

6、点击“确定”。

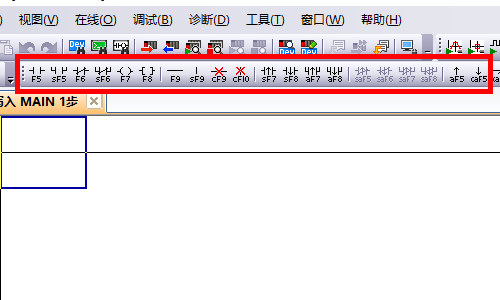

7、在上方可以找到常用的梯形图符号。

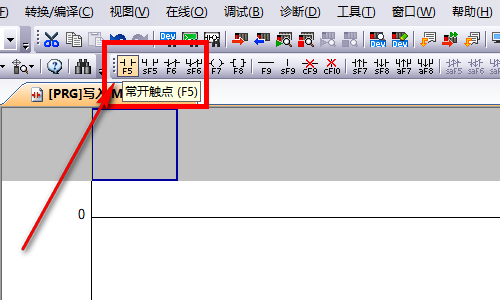

8、如插入一个常开触点,点击图中符号。

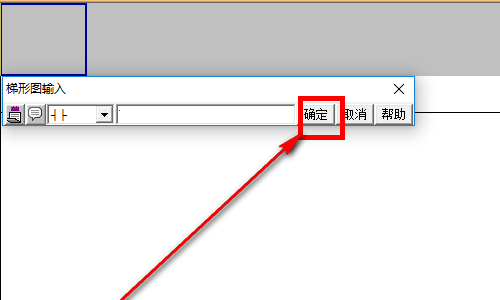

9、点击“确定”即可。

三菱PLC时间继电器在梯形图中怎么编程

三菱PLC时间继电器在梯形图中的编程方法是:在三菱PLC梯形图编程软件中输入ld x0计时指令,并在软件中直接输入OUT T1 K10即可完成编程操作。其中T1是时间继电器编号 ,K后面是时间值。

梯形图语言是PLC程序设计中最常用的编程语言。它是与继电器线路类似的一种编程语言。由于电气设计人员对继电器控制较为熟悉。因此,梯形图编程语言得到了广泛的欢迎和应用。

梯形图编程语言的特点是:与电气操作原理图相对应,具有直观性和对应性;与原有继电器控制相一致,电气设计人员易于掌握。

梯形图编程语言与原有的继电器控制的不同点是,梯形图中的能流不是实际意义的电流,内部的继电器也不是实际存在的继电器,应用时,需要与原有继电器控制的概念区别对待。


扩展资料:

PLC编程语言的作用:

PLC编程的应用面广、功能强大、使用方便,已经成为当代工业自动化的主要装置之一,在工业生产的所有领域得到了广泛的使用,在其他领域的应用也得到了迅速的发展。

PLC编程的推广应用在我国得到了迅猛的发展,它已经大量地应用在各种机械设备和生产过程的电气控制装置中,各行各业也涌现出了大批应用PLC改造设备的成果。

了解PLC的工作原理,具备设计、调试和维护PLC控制系统的能力,已经成为现代工业对电气技术人员和工科学生的基本要求。

参考资料来源:百度百科—PLC编程

参考资料来源:百度百科—三菱PLC

三菱plc多路输出梯形图怎么设置

梯形图基本画法;1、自锁程序;基本程序段;4、定时程序;基本程序段;定时范围的扩展;基本程序段;6、顺序控制程序1;6、顺序控制程序2;1、明白控制要求 2、确定I/O位置 3、 I/O地址分配(端口表) 4、设计、整理输入/输出信号间的逻辑关系 5、画外围连线图 6、编写梯形图程序 7、检查修改和完善程序;梯形图设计;梯形图设计—电气控制图;输入/输出端口设置 输入: 正转起动按钮: SB2 X000 反转起动按钮:SB3 X001 停止按钮: SB1 X002 热继电器触点:FR X003 输出: 正转接触器:KM1 Y001 反转接触器:KM2 Y002;梯形图设计;电动机的正反转控制;

用三菱plc循环位移指令做8灯循环梯形图

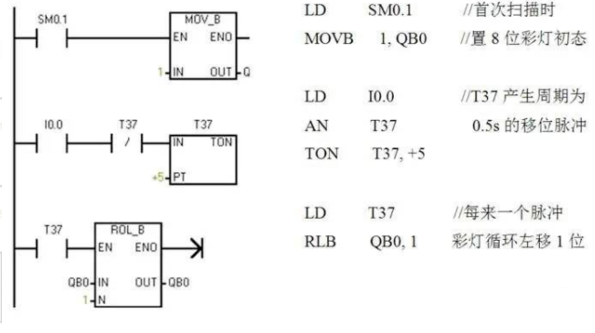

如图所示:

根据控制要求,首先应置彩灯的初始状态为QB0=1,即左边第一盏灯亮;接着灯从左到右以0.5s的速度依次点亮。

即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位,因此须在ROL-B指令的EN端接一个0.5s的移位脉冲(可用定时器指令实现)。


扩展资料:

plc发展新动向 PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。

PLC已经广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业,它具有高可靠性、抗干扰能力强、功能强大、灵活,易学易用、体积小,重量轻,价格便宜的特点。

参考资料来源:百度百科-三菱PLC

三菱PLC梯形图中如何输入读模拟量

1、打开三菱PLC的主页,通过梯形图输入来确定ldx0。

2、这个时候,继续通过梯形图输入来确定outT0K30。

3、下一步如果没问题,就直接在图示按钮那里进行测试。

4、这样一来会得到相关的设置结果,即可实现三菱PLC梯形图中输入读模拟量了。
