集水井侧壁水平转角配筋大样中的钢筋在广联达软件里如何布置？

软件 2024-10-08

　1、用自定义集水井来绘制，在筏板上绘制4400*2100的集水坑

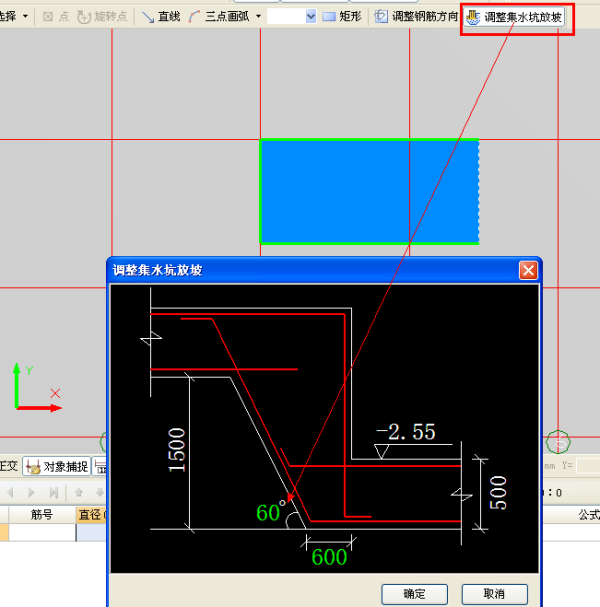

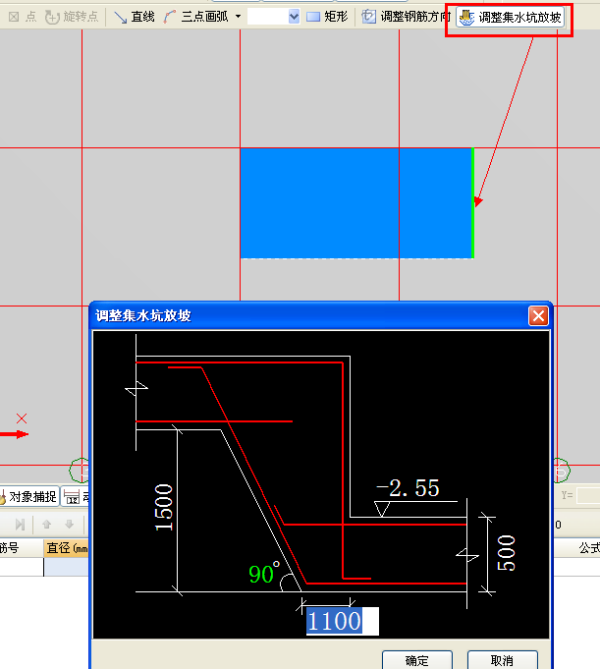

2、绘制好集水坑后用“调整集水井放坡“来调整放坡的角度，分别设置为60度和90 度，如图一设置三边为60度，如图二设置为90度

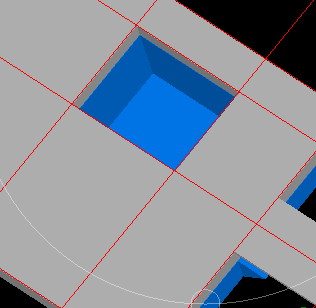

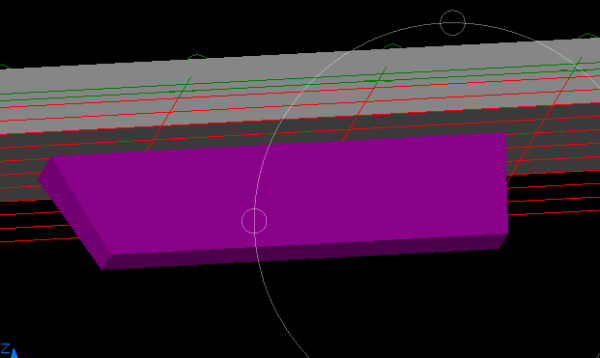

3、如图三集水井绘制完成，再集水井中间绘制剪力墙，设置好标高即可。

先定义筏板，最好定义一块筏板，然后分割成两块筏板，设置好标高，然后设置筏板变截面，正常定义积水坑然后画在图中，软件会自动考虑扣减。

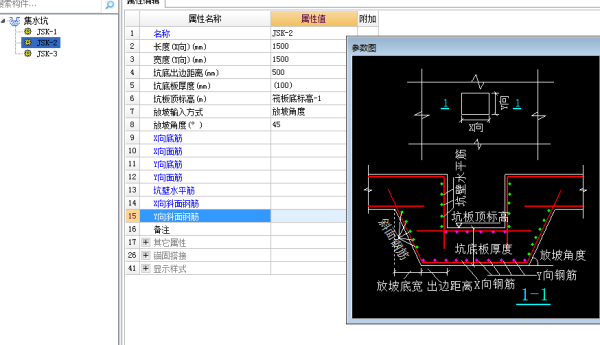

X轴就是横着的方向，Y轴就是竖着的方向，定义集水坑的时候在右下角有示意图，图上有标明。

扩展资料：

钢筋的检验首先要检查钢筋的标牌号及质量证明书；其次要做外观检查，从每批钢筋中抽取5% ，检查其表面不得有裂纹、创伤和叠层，钢筋表面的凸块不得超过横肋的高度，缺陷的深度和高度不得大于所在部位的允许和偏差，钢筋每一米弯曲度不应大于四毫米；

接下来力学性能试验，每批若小于60吨则从中抽取2根，每根截取两段，分别做拉伸和冷弯试验。在截取试件时应除去钢筋两端100－500MM，在截取试件大于60吨还需在取相应的钢筋。如果一项试验结果不符合要求。

则从同一批中另取双倍数量的试样做各项试验。如仍有一个试样不合格则该批钢筋为不合格，热轧钢筋在加工过程中发生脆断、焊接性能不良或机械性能显著不正常等现象，应进行化学成分分析和其它专项检验。

参考资料来源：百度百科-钢筋

参考资料来源：百度百科-广联达

一般用集水坑来处理，具体看图纸，如何设计和要求的

不论什么样的形体构建。如果绘图输入不进去的话，就用单构件输入，有图集的就选择图集，如果没有也可以直接输入钢筋的信息（长度、直径、间距等）

可以使用单构件。或者使用自定义圈梁或栏板，其中属性栏内有其他钢筋。
