CAD三维如何连接线两个不同高程点

软件 2024-10-19

CAD用多段线连接多个不同高程（Z值）的点，特性里面的多段线长度是多段线在XY平面的投影长度吗？

既然是Z值，那么就是三维空间，这样的话多线段长度就是本身的长度，不是XY平面的投影长度，如果按投影长度的话，还需要列公式计算实际线段长度的。

如何在CAD地形图上加高程点？

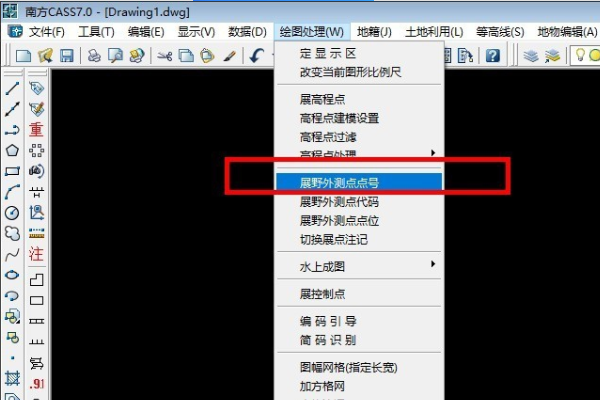

1、打开cass软件，选择菜单栏/绘图处理/展野外测点点号。

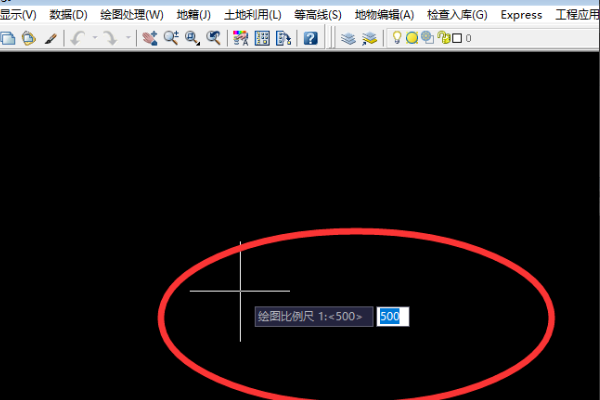

2、鼠标左键单击展野外测点点号，输入合适的绘图比例，输入好之后，右键确定。

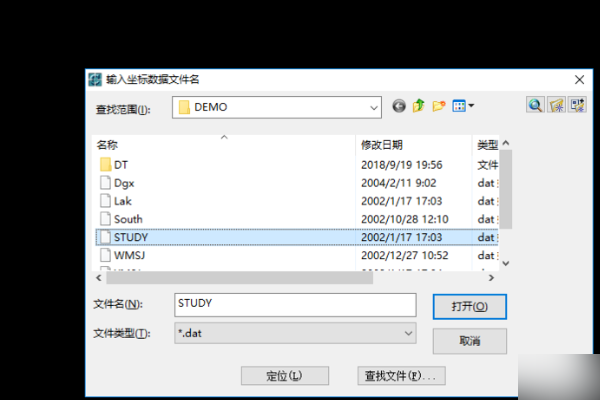

3、接着，弹出对话框后，选择提前制作好的dat文件。

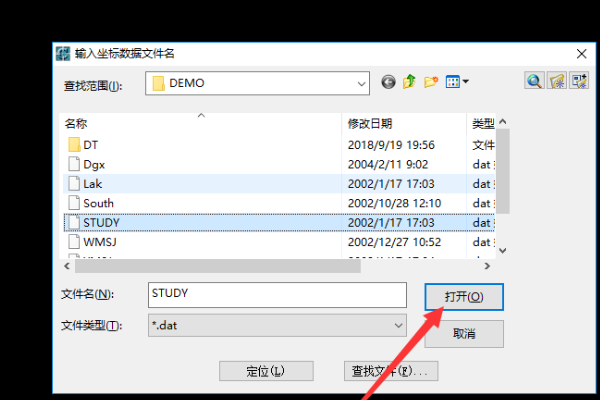

4、选择好之后，左键单击打开，导入数据。

5、单击打开后，便可将数据导入。

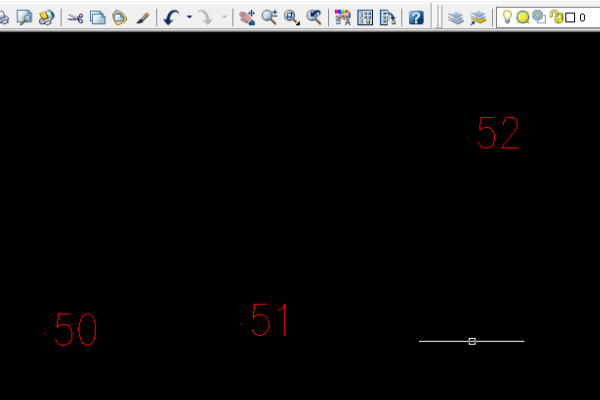

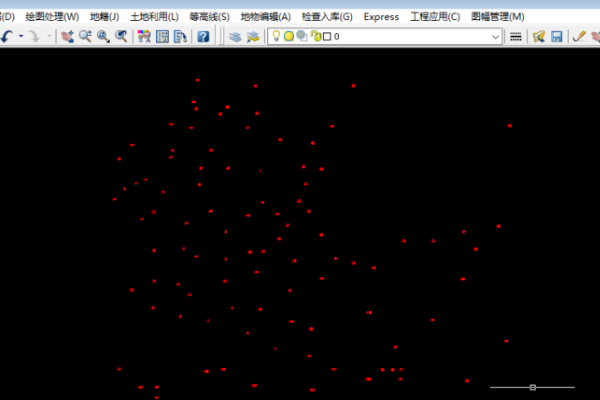

6、放大，如图所示效果即为成功添加高程点。

AUTO CAD中的“三维多段线”怎么用

　　3DPOLY（命令）：创建三维多段线。

三维多段线是作为单个对象创建的直线段相互连接而成的序列。三维多段线可以不共面，但是不能包括圆弧段。

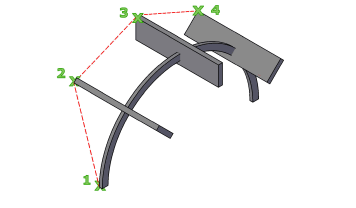

举例：执行3dpoly命令——指定多段线的起点，如图中的第一点——再分别指定多段线的端点分别为图中的2、3、4点就可以得到如图所示的曲线。

　　3.执行3DPOLY命令，消息栏会有以下提示：

多段线的起点：指定三维多段线中的第一个点。

直线端点：从前一点到新指定的点绘制一条直线。将重复显示提示，直到按 Enter 键结束命令为止。

放弃：删除创建的上一线段。可以继续从前一点绘图。

闭合：从最后一点至第一个点绘制一条闭合线，然后结束命令。要闭合的三维多段线必须至少有两条线段。

CAD三维中怎么样输入3个坐标点用直线连接起来

l X1,Y1,Z1 X2,Y2,Z2 X3,Y3,Z3 回车注意l后面的空格和各个坐标后面的空格（一个空格）

CAD三维多段线怎么提取坐标高层数据？

1、把需要输出坐标的点用多段线连接起来。 2、然后选中这条多段线。输入命令list。 3、出来一个对话框，这些点的坐标就分别出来了。 4、然后复制，直接粘贴到EXCEL。这个时候数据是一个整体。 5、你如果需要编辑的话。可以点击数据-分列（快捷可以点那个粘贴选项，就是你粘贴过来下面那个像文件夹的图标）。
