想请教个问题，UG绘制完图的总体高度和CAd图的总体高度不一样

软件 2024-10-19

ug导出二维CAD怎么老是比例不对?UG导出设置也是1：1,怎么导出来用CAD打开比例不对了，而且

1、先看是不是公制英制问题，一般出现这个问题从尺寸是否是整数倍能看出来；

2、如果是整数倍，就看NX10与CAD尺寸设置是不是1:1；

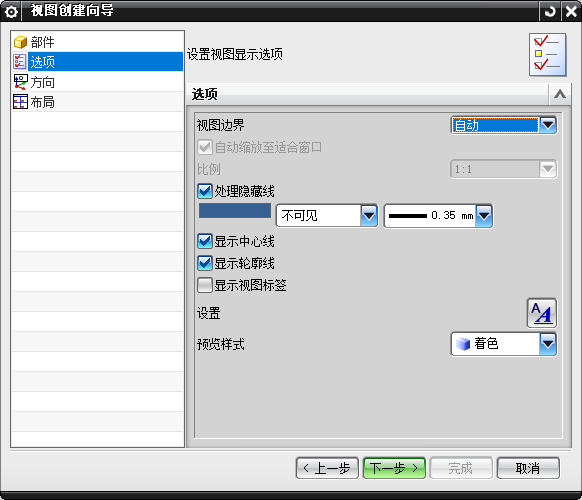

3、如果设置尺寸1：1了，那基本就是NX转CAD图纸新建图纸页时，视图创建向导自动状态下原本尺寸显示的是1：1，但是如果你放的那个图太大，会在你后面放俯视等其他图的时候自动变成其他比例，就是这个原因在作怪，因为他会在你后续的过程中变，所以你自己其实都不知道什么时候图变比例了。可以自己改城手动边界，再把自动缩放那个√去掉就能保证尺寸比例了。

UG制图导出CAD图有点不一样，改怎样弄

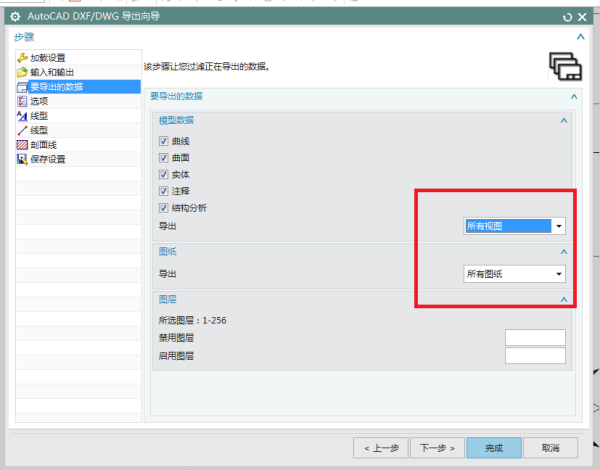

在制图中导出为dxf/dwg格式的文件，并且指定为dwg格式，按向导一步一步设置即可以导出为dwg文件，注意版本不要太新。在浩辰cad14版中再打开或者导入dwg文件。

ug中制图尺寸和建模尺寸不一样怎么办

应该是你有步骤搞错了！在UG中，在建模的模式下也可以导出切换到“制图”模式下做好图纸，再导出也可以的你按下面的方法试试：转换到UG“制图”，做好图之后，保存一下。然后文件-导出-2D Exchange,出现2DEXCHANGE选项在文件栏中点选显示部件，在“要导出的数据”栏中点选图纸，然后在下拉栏中选择当前图纸（只有一张图纸的话），确定按钮等待UG自己转换就行了你在CAD中打开转换成的DXF文件，再去量下看看如果帮到你，请采纳如果没帮到你，请无视如果还有问题，欢迎共同讨论
