基坑监测系统有部分组成？

软件 2024-11-28

请问智慧工地深基坑安全监测系统一般由哪些设备组成的？

一般由监测仪器（无线智能温湿度计、无线智能加速度计、无线智能倾角计、静力水准计、表面固定应变计等）、无线传感组网、在线监测云平台等设备组成。智慧工地相关信息建议你上专业的平台，例如【全球共德】，进行了解。

基坑工程施工现场监测的内容分为哪三大部分

4.1基坑监测内容采用信息法施工，为确保基坑开挖过程中的安全，必须对基坑进行监测，发现问题，及时反馈并分析，采取相应的抢救措施，使基坑不发生意外破坏和变形。安全等级为三级，按规程规定，基坑变形允许值为0.8%，基坑边坡变形预警值均定为35mm，控制值定为44mm；其它坡为二级，基坑变形允许值为0.4%，基坑边坡变形预警值均定为25mm，控制值定为35mm。变形监测内容如下：（1）顶水平位移 ⑵ 路基沉降 4.2观测点的布置 4.2.1在基坑边缘外沿基坑边线延长方向基坑深度的一倍距离（10.00m）外设置测量基准点，作好标记为边坡顶部水平位移观测基准点； 4.2.2边坡坡顶水平位移、垂直沉降

基坑安全监测有哪些项目？

基坑监测主要包括：支护结构、相关自然环境、施工工况、地下水状况、基坑底部及周围土体、周围建（构）筑物、周围地下管线及地下设施、周围重要的道路、其它应监测的对象。

具体施工中应根据设计图纸要求，结合工程实际情况委托具有专业资质的第三方监测机构进行监测。施工前编制专项监测方案，并报总监理工程师审批，监测时按审批的方案进行布点，实施监测，并及时进行监测数据的提交。

系统可以实现监测数据的自动采集、实时传输，并建立信息管理平台，通过数据分析，形成各类变化曲线和图形，使监测成果“形象化”。

由于这套系统实现了检测数据自动采集，并利用无线传输技术或网络传输方式实现实时传输功能，减少人为因素对监测数据的干扰。目前这套系统在国内还是首创。

深基坑监测的内容

基坑监测是基坑工程施工中的一个重要环节，是指在基坑开挖及地下工程施工过程中，对基坑岩土性状、支护结构变位和周围环境条件的变化，进行各种观察及分析工作，并将监测结果及时反馈，预测进-一步挖t施工后将导致的变形及稳定状态的发展,根据预测判定施工对周围环境造成影响的程度，来指导设计与施工，实现所谓信息化施工。

基坑监测主要包括：支护结构、相关自然环境、施工工况、地下水状况、基坑底部及周围土体、周围建（构）筑物、周围地下管线及地下设施、周围重要的道路、其他应监测的对象。

扩展资料：

基坑监测

监测项目

1、水平位移监测

2、竖向位移监测

3、深层水平位移监测

4、倾斜监测

5、裂缝监测

6、支护结构内力监测

7、土压力监测

8、孔隙水压力监测

9、地下水位监测

10、锚杆拉力监测

参考资料来源：百度百科-基坑监测

基坑监测报警系统解决什么样的问题？

一、监控报警值的确定原则

1）满足设计计算的要求，不能大于设计值；

2）满足监测对象的安全要求，达到保护的目的；

3）对于相同条件的保护对象，应该结合周围环境的要求和具体的施工情况综合确定；

4）满足现行的有关规范、规程的要求；

5）在保证安全的前提下，综合考虑工程质量和经济等因素，减少不必要的资金投入。

请点击输入图片描述

二、基坑侧壁的安全等级

因为监控报警值确定的依据是基坑侧壁的安全等级，所以首先要明确建筑基坑侧壁的安全等级。

根据《建筑基坑支护技术规程》（JGJ120-2012）规定，按照破坏后果的严重性，基坑侧壁的安全等级划分为三个等级。

但需要注意的是，一般对于存在流沙、管涌的工程地质条件和在淤泥质软土中的基坑侧壁，安全等级应提高一级；当环境保护有严格要求，包括临近有重要建筑物、地下管线、地铁时，应提高一级或二级。

请点击输入图片描述

根据《广州地区建筑基坑支护技术规定》（GJB02-98）的规定，明确了以下两种情况的基坑侧壁安全等级定为一级：

开挖深度大于或等于14m且在三倍开挖范围内有重要建（构）筑物、重要管线和道路等市政设施，或在一倍开挖深度范围内有非嵌岩桩基础埋深小于坑深的建（构）筑物；基坑位于地铁、隧道等大型地下设施安全保护区范围。

三、支护结构的监控报警值

一般情况下，每个项目的监控报警值由两个部分组成，即累计允许变化量和单位时间内允许变化量。

对水泯土重力式挡土结构及悬臂式板桩结构，应控制墙顶位移；对多锚撑式支护结构主要控制墙体的最大水平位移。

当基坑周围无环境保护问题时，可以按照墙前被动土压力的极限位移值考虑安全系数来分析水泥土重力式支护结构或悬臂式支护结构的报警值。

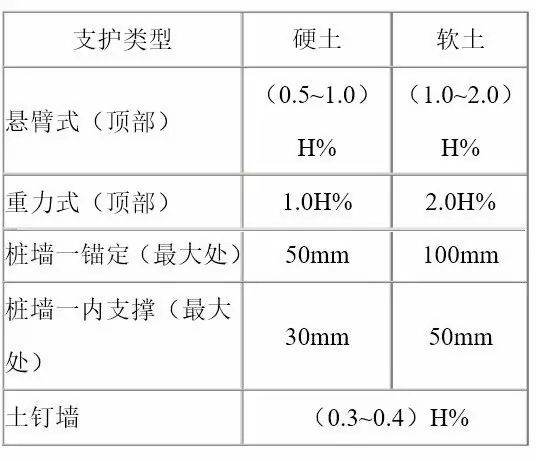

支护结构位移允许值

当基坑周围有环境保护的问题时，一般按照基坑侧壁的安全等级对板桩墙分为：一级控制（0.1~0.25）H%；二级控制（0.2~0.5）H%；三级控制（0.3~1.0）H%，周围环境复杂时取小值。对于土钉支护，取（0.1~0.3）H%。如果周围的环境有特殊的要求，则支护结构的监控报警值的确定要符合现场的要求。

水平位移速率应严格控制，如达到2.5~5.5mm/d，应进行报警；沉降速率控制值＜3mm/d。支撑轴力以设计轴力为监控值，支撑挠度可按照材料确定监控值，钢材允许挠度取1/400~1/500，混凝土允许挠度取1/250~1/300。

立柱桩差异沉降：基坑开挖所引起的立柱桩隆起或沉降不得超过10mm；发展速率不得超过2mm/d。

弯距及轴力：根据设计计算书确定，一般将警戒值控制在80%的设计允许最大值内。

基坑外水位：坑内降水或基坑开挖引起的坑外地下水位下降不得超过1000mm；下降速率不得超过500mm/d。

另外，对于测斜、支护结构纵深弯距等光滑的变化曲线，如果曲线上出现明显的折点，也要进行报警处理。

四、周围建（构）筑的的监控报警值

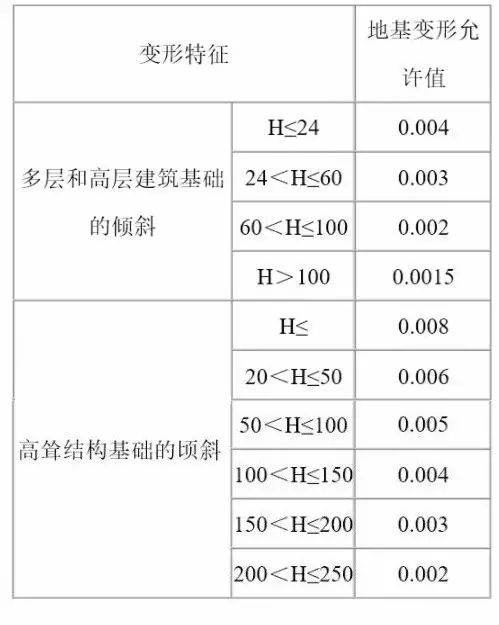

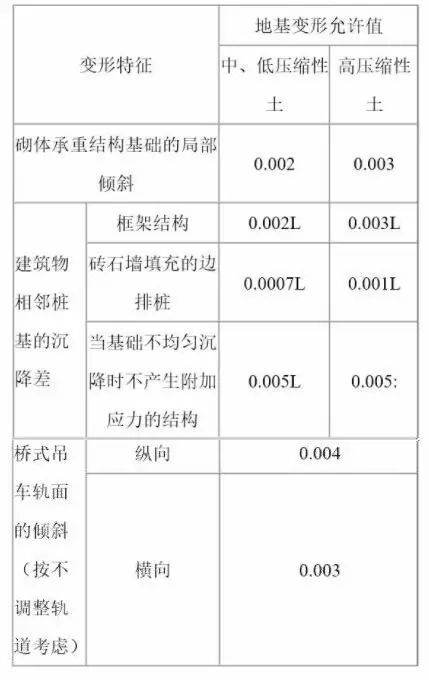

由于各类建（构）筑物对差异沉降的承受能力相差较大，因基坑开挖引起的附加变形应与建筑物已经产生的变形一并考虑，其迭加值应满足表2和表3规定的地基变形允许值。监控报警值根据变形允许值进行确定。
