CAD公差符号错乱怎么办?如果AutoCAD形位公差的符号变成英文字母,就是系统缺少一个字体文件引起的。乱码如下图所示:这个字体文件是“gdt_____.ttf”,在AutoCAD原文件里可以找到
CAD导3D拉伸后是黑的(改颜色没用,CAD文件没问题,打灯光也没用)
cad导入3dmax2012为什么拉伸起来的模型是黑色的

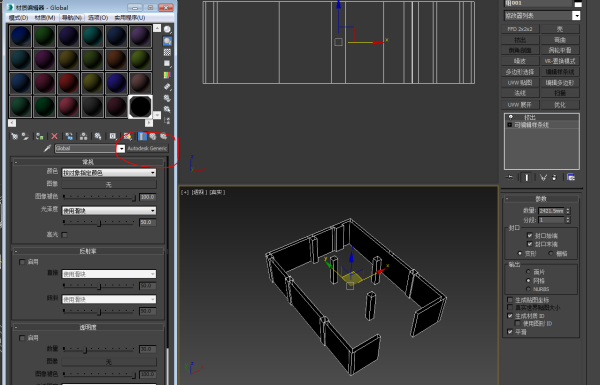

CAD导入3dsmax,挤出后的模型是黑色的,是因为直接用CAD图形挤出了模型,材质是Autodesk Generic ,即Autodesk通用材质。这种材质默认就是黑色的。如下图:

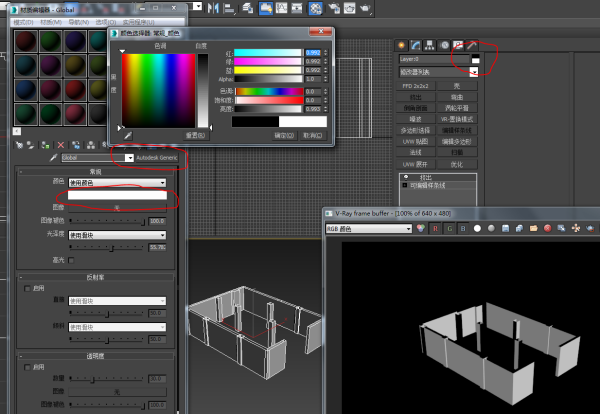

要更改对象颜色,依次点击材质编辑器里的常规--------颜色----------单击后面的黑色倒三角按钮,选择 使用颜色 ,在下面的颜色通道里打开颜色拾色器,选择需要的颜色即可。
3d导入了cad之后挤出的面是黑色的怎么办,也无法更改颜色
cad图像导入3dmax容易出现法线方向不一致和线重合拉伸显示错误等问题,因此正确的方法应该是重新使用二维线描线,或者打散之后再编辑。无法更改颜色是由于显示错误造成的。我从CAD导平面图到3D挤出后怎么是黑灰色的,还改不了颜色.
解决: 1、选择物体、在修改器面板上,点【名称/颜色】右侧的颜色。 在对话框单选【3dsmax 调色板】。不行就指定个颜色。 2、导入时用【原有AutoCAD (*.DWG) 】 在对话框左上角勾选【color颜色】,不选【layer图层】即可解决。 ------------------------------- 不用【AutoCAD图形 (*.DWG,*.DXF)】 对【问题补充】的答复: 1、在拉伸前,需焊接顶点。 2、将其转化为【可编辑多边形】。 快捷键【4】,逐个选反的面,右键【翻转法线】。在3dmax中导入cad墙体后挤出为什么是黑色的?
3dsmax中导入CAD图挤出墙体后黑色是因为挤出的墙体材质是Autodesk通用材质,这个材质默认就是黑色的。
要更改这个材质颜色有两个方法:

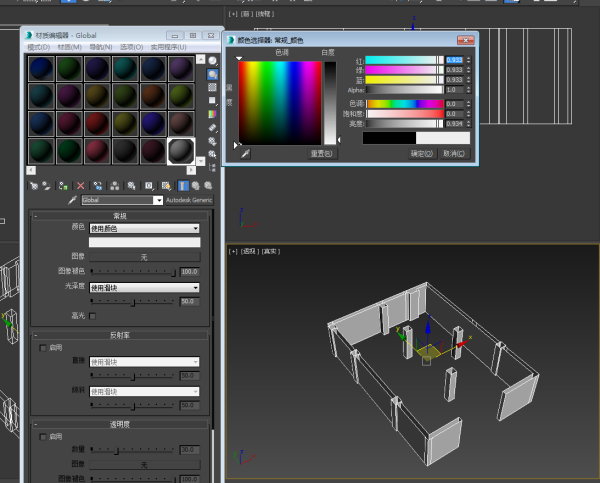

1 将挤出后的墙体用吸管吸出材质,更改颜色即可。如下图。
2 若感觉这个材质不稳定不兼容,可以重新指定材质。
我是用CAD建模,为什么导入3D后物体是黑白的,如何才能在导入时使其变成彩色的?
在3D里重新赋予颜色或材质标签:Autodesk Autodesk3DsMax cad 信息技术 CAD制图
