MASTERCAM2018后处理
2018mastercam后处理怎么选择后处理
打开MastercamX9,先选择机床类型,打开设置里面的机床定义管理,弹出的警告对话框点确定。
要等上一会儿,这里电脑会卡一下,在新的对话框里面,最上面一排图标,找到编辑控制定义图标单击打开。
在控制定义界面,左边找到NC输出单击,铣床,然后把输出行号前面的勾去掉,点击对话框右下角的确定,弹出对话框点是,会返回上一层的界面,继续点确定,弹出警告。
Mastercam是美国CNC Software Inc公司开发的基于PC平台的CAM软件。
它集二维绘图,三维实体造型,曲面设计,体素拼合,数控编程,刀具路径模拟及真实感模拟等多种功能于一身。
它具有方便直观的几何造型,Mastercam提供了设计零件外形所需的理想环境,其强大稳定的造型功能可设计出复杂的曲线,曲面零件。
Mastercam9.0以上版本还有支持中文环境,而且价位适中,对广大的中小企业来说是理想的选择,是经济有效的全方位的软件系统,是工业界及学校广泛采用的CAD系统。
怎么修改MASTERCAM的后处理

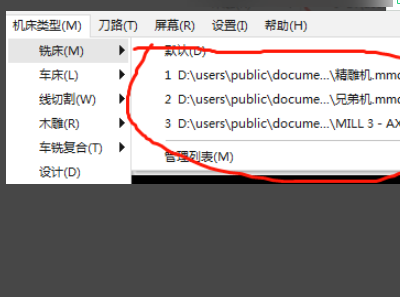

1、打开MastercamX9,先选择机床类型。

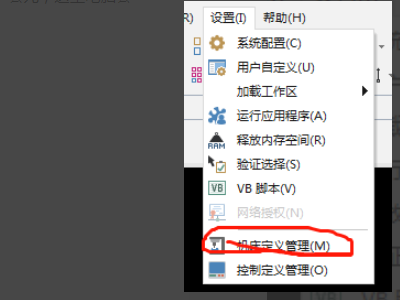

2、打开设置里面的机床定义管理。
3、弹出的警告对话框点确定。要等上一会儿,这里电脑会卡一下。

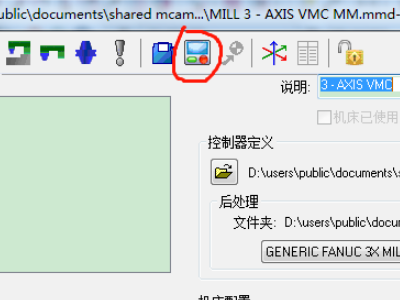

4、在新的对话框里面,最上面一排图标,找到“编辑控制定义”图标单击打开。

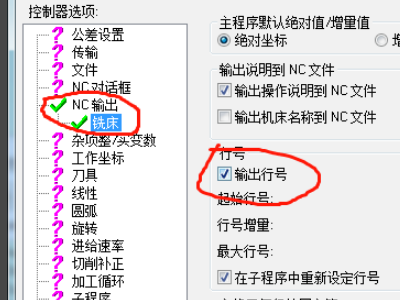

5、在控制定义界面,左边找到“NC输出”单击,铣床,然后把输出行号前面的勾去掉。点击对话框右下角的√确定,弹出对话框点“是”。

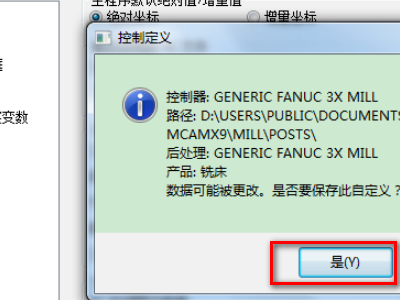

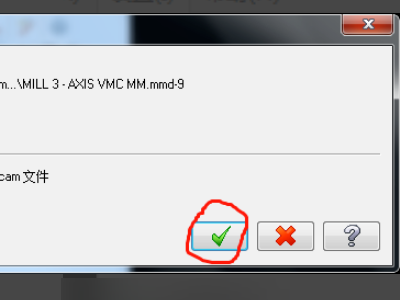

6、会返回上一层的界面,继续点√确定,弹出警告,全部点“是”确定就好了。就完成修改了。
mastercam机床文件在哪里
Mastercam自从X5版后,可以使用自带的moduleworks仿真组件模拟真实机床情况,找出所有潜在的问题.以2018版本为例,机床仿真文件存放在sharedMcam2018MachineSimulationMachSim目录下。模型是由一堆STL文件构成,而机床的各种信息都存放在XML文件中。
Mastercam X5~X6版本:这两个版本的后处理都是默认保存在C盘下面的路径:
X5后处理保存目录:C:\Users\Public\Documents\shared。
McamX6后处理保存目录:C:\Users\Public\Documents\shared Mcamx6。
目录下有lathe和mill两个文件夹,打开lathe和mill文件夹之后,会看到一个Posts的文件夹,这个文件夹里分别保存车床和铣床的后处理。
mastercam2018出来的程序开头为什么一直都是O0000?
O0000 第一个字符是字母O,这是FANUC等数控系统的数控程序开头的标志,后面四个是数字0,表示程序号。 如果自动编程的时候没有指定程序号,默认就是O0000,所以一直都是。我用 MasterCAM编的程序怎么没有G54选择机床坐标啊 我估计是后处理那里出了点问题 急需解决!!
用记事本打开后处理MPFAN.PST文件(路径:C:\Mcam9\Mill\Posts\ MPFAN.PST)单击 查找按钮,系统弹出查找对话框,输入“force_wcs”,单击 按钮,查找结果所在行为: force_wcs : no #Force WCS output at every toolchange? 将no改为yes,然后保存修改结果为: force_wcs : yes #Force WCS output at every toolchange? 输出的NC文件修改前对应位置指令为: N106G0G90X16.Y-14.5A0.S2200M3 修改后变为: N106G0G90G54相关文章
