智能家居中串口WIFI模块处于什么工作模式

智能设备 2022-07-25

智能家居中串口WIFI模块处于什么工作模式

一般是工作在串口透传模式,也就是透明传输模式(是复杂度最少的数据传输。) 比如物联网WiFi模块WU105,通过WU105模块,传统的串口设备在不需要更改任何配置的情况下,即可通过Internet网络实现数据传输。 该wifi模块可实现串口即插即用,最大限度的降低用户使用的复杂度。在明传输模式下,所有需要收发的数据都是 在串口与WiFi接口之间做透明传输,而且不会做任何解析。 而且,该wifi模块可以完全兼容用户原有的软件平台。用户设备基本不用做软件改动就可以实现支持无线数据传输。

4G模块,wifi模块是什么,工作原理是什么

4G模块,也被叫作4G通信模块或4G DTU模块,他是物联网行业具有4G通信功能的一种产品,通过4G模块,我们可以实现工业设备数据通过无线4G网络传输到远端控制中心,并从控制中心通过4G模块远程对工业设备进行数据通信。从而实现工业设备通过无线4G网络的集中管理集中监控。通过4G模块可大大的减少运营人工成本。

4G模块的工作原理

近年来物联网行业飞速发展,通过各种物联网模块来代替人力,应用到了各行各业。那么4G模块的工作原理是怎样的呢,我们就来分析4G模块塔石怎么工作的。4G模块是基于4G网络来进行通信的,4G模块是指支持TD-LTE和FDD-LTE等LTE网络制式的统称。具有通信速度快、网络频谱宽、通信灵活等特点。4G模块在硬件上将射频、基带集成在一块PCB小板上,完成无线接收、发射、基带信号处理功能。软件上通过4GLTE网络传输,对下位机modbus数据进行传输到服务器端,支持心跳包,注册包功能。并可支持软件支持语音拨号、短信收发、拨号联网等功能。

WiFi模块又名串口Wi-Fi模块,属于物联网传输层,功能是将串口或TTL电平转为符合Wi-Fi无线网络通信标准的嵌入式模块,内置无线网络协议IEEE802.11b.g.n协议栈以及TCP/IP协议栈。传统的硬件设备嵌入Wi-Fi模块可以直接利用Wi-Fi联入互联网,是实现无线智能家居、M2M等物联网应用的重要组成部分。

串口WiFi模块的工作原理

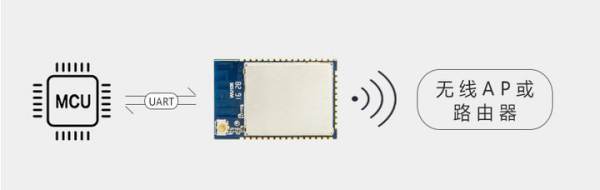

串口WiFi模块的工作原理大致如下: 网络发送–TCP数据 => 模块 =>串口数据–单片机接收,反向也是一样的,模块作为一个数据传输的通道。


三、串口WiFi模块在智能插座上的应用

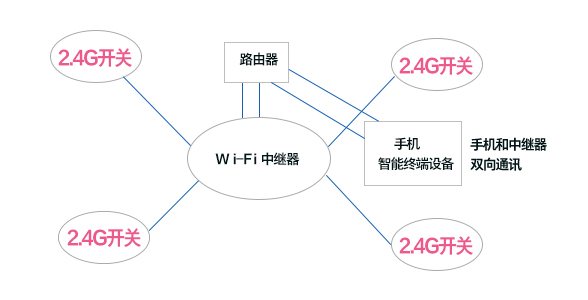

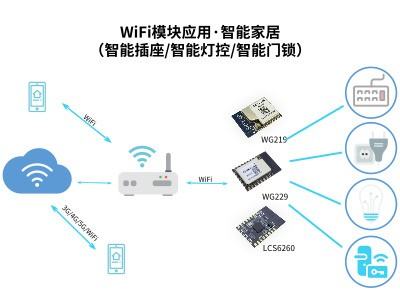

串口wifi模块数据传输速率比较低,一般在几K/S,所以这种传输速率不适合传输图片和视频等大文件,倒是非常适合传输小数据量的数据,比如开关通断信号、控制信号等。比如将串口WiFi模块应用在传统插座上,再结合手机app就能做成智能WiFi插座。见下图。

智能WiFi插座支持远程WiFi操控以及定时开关等功能,可实现在异地对家里各种家用电器的控制,比如控制空调、电饭煲、热水器等的开启和关闭,操作方便省心。同时,还可以在此基础上开发更多的功能,比如定时延时,usb充电,网络远控,电量统计,节能省电……

Wifi蓝牙串口是什么 干什么用的?

UART是一种通用串行数据总线,用于异步通信。该总线双向通信,可以实现全双工传输和接收。能够实现用户串口或TTL电平数据到无线网络之间的转换。在嵌入式设计中,UART用于主机与辅助设备通信,

UART串口透传:透明传输。就是不管所传输的内容、数据协议形式。只是把需要传输的内容当成一组二进制数据完美地传输到接收端。不对要传的数据做任何处理。

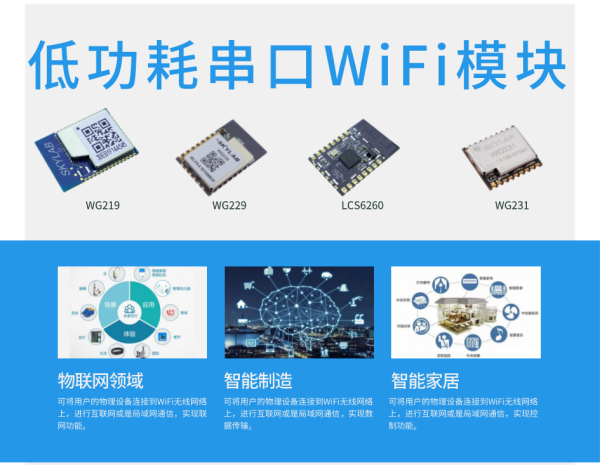

低功耗串口WiFi模块

串口WiFi模块工作方式分别是透传模式和命令模式,透传模式下,不管发送什么数据给模块,模块都不会进行处理(退出透传模式的相关指令除外),而是直接将数据进行封装并发送。通过UART接口WiFi模块,传统的串口设备也能轻松接入无线网络,适合于各类智能家居或智能硬件中,比如现在很多带WiFi功能的电视、空调、冰箱等。

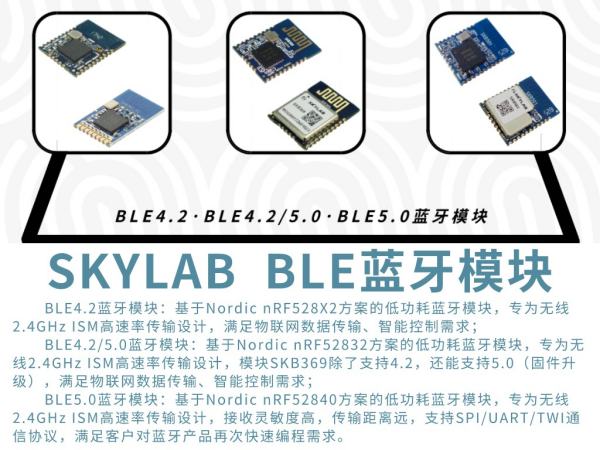

BLE串口蓝牙模块

SKYLAB基于Nordic方案研发的蓝牙模块都是BLE蓝牙模块,仅支持数据传输,UART接口,支持透传模式,透明传输,支持Android、IOS数据透传,简单易用,不需要复杂设置就可实现数据的快速传输!

数据采集:支持温度、湿度等众多传感器数据采集应用;比如可以将温度传感器连接至蓝牙模块SKB369的IIC接口,可以实现温度读取功能,再通过串口将采集的温度数据传输给到接收设备!

智能控制:支持PWM模式,支持对接手机,可通过手机APP访问;比如可以将蓝牙模块SKB369嵌入到智能窗帘的电机或者是智能灯具中,通过手机APP来实现电机调速、LED灯亮度调节;

数据传输:一对一传输,一对多传输;SKB369支持工作于主机模式、从机模式、主从一体,一主多从等工作模式,可满足物联网应用中一对一、一对多的数据传输。

串口Wifi模块智能控制的几种方式介绍

要实现物联网应用中的智能控制,可以通过WiFi模块,或者是集合WiFi+蓝牙二合一的组合模块,串口WiFi模块智能控制的方式如下:

先来说一下wifi模块的工作方式,它常见的工作方式有两种:一种是AP模式,即wifi模块工作热点模式,另外一种是sta模式,即wifi模块工作客户端模式;


那么什么是WIFI模块STA和AP模式?

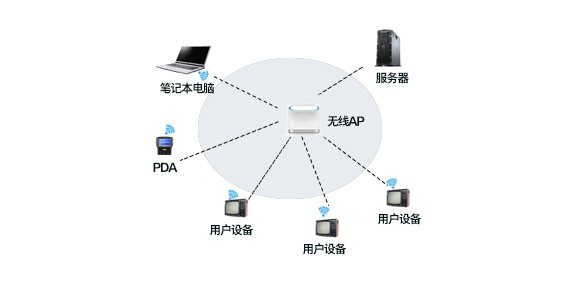

1:STA 站点,每一个连接到无线网络中的终端(如笔记本电脑、 PDA及其它可以联网的用户设备)都可称为一个站点。


2:AP也就是无线接入点,是一个无线网络的创建者,是网络的中心节点。一般家庭或办公室使用的无线路由器就是一个AP。


手机通过wifi模块控制家电:
一、wifi模块工作sta模式,智能终端和wifi模块工作由无线路由器提供的无线网络环境中,数据信号经过无线路由器转发,从而实现无线控制。
二、wifi模块工作在AP模式,智能终端(手机、平板)直接接入wifi模块提供的网络,在同一个热点网络实现无线控制。

WiFi+蓝牙二合一组合模块的智能控制应用

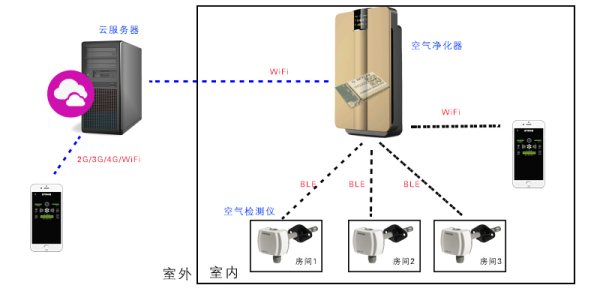

举个例子,先来了解一下WiFi+蓝牙组合模块WG222在智能家居空气净化器方案的应用:

其中WG222的WiFi部分和WiFi模块WU106在智能家居中担任的角色一样,负责将相关数据上传到云端,实现远程控制或者和家里路由器连接,在家控制。蓝牙部分则负责收集数据并将相关信息传送给WiFi,这样,用户不管是在家,还是在回家的路上,通过手机就能一手掌控家居环境质量。

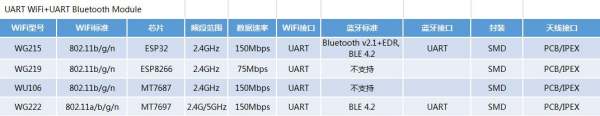

以下是能够实现智能控制的几款WiFi模块和组合模块选型表,希望能够帮助到您。

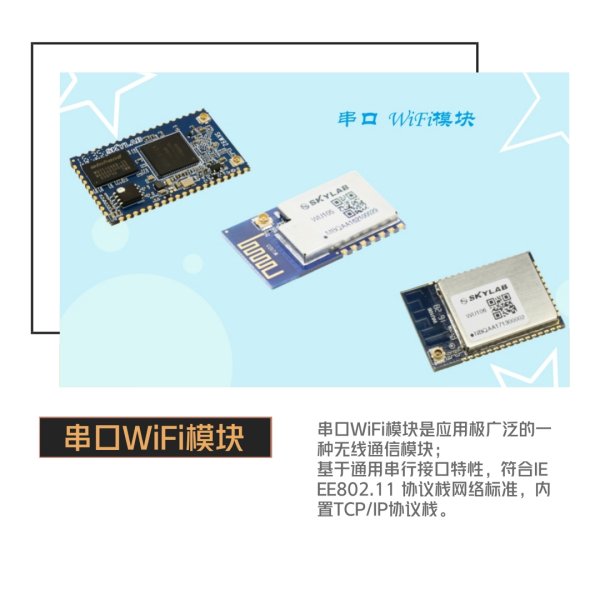

什么是串口wifi模块?

串口WiFi模块是应用极广泛的一种无线通信模块,基于通用串行接口特性,符合IEEE802.11 协议栈网络标准,内置TCP/IP协议栈,而安全方面来说,支持多种无线网络加密方式,能充分保证用户数据的安全传输,包括:WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK。能够实现用户串口、以太网、无线网(WIFI)3个接口之间的任意透明转换,使传统串口设备更好的加入无线网络。

工作模式:

串口WiFi模块工作模式有两种工作模式分别是AP和STA,AP就是热点也就是说它作为AP模式自身可以辐射出一个无线wifi网路,STA就是站点模式,客户端模式,也就是像我们电脑连接路由器一样,它相当于电脑的角色。

应用实例包括:

公用事业和智能能源:恒温器、照明控制、EV充电器、智能仪表;

零售:POS终端、无线价签、数字远程标牌;

消费电子:远程控制、网络广播、家庭安保、玩具;

远程设备管理:位置和资产追踪、汽车、代码更新;

医疗、健康和保健:患者监护、健康设备、实时定位系统;

工控:化学传感器、无线控制器、安保系统、M2M通信等。

在实际的串口WiFi模块选型应用中,工程师可根据产品的实际需求,以及WiFi模块的尺寸、封装、频率范围、数据速率、发射功率、传输距离、通讯接口、供电电压、天线接口等参数确定最终的型号,也可以将需求反馈给SKYLAB FAE工程师以便获得专业选型建议。
