开关量转换器正反相控制怎么用?

电脑 2023-07-05

方向信号为开关量,为on正转,为off反转怎么理解

如果使用脉冲来控制伺服,那么你有两种方式:

1 正向脉冲伺服正转,反向脉冲伺服反转

2 脉冲让伺服旋转,DO输出决定伺服方向。


了解以上知识点,还需要搞清楚以下三点:

1、变频器可以使交流电机加、减速运行;

2、PLC只是个控制器,它只能通过变频器实现交流电机的加减速!

3、PLC自己不能驱动电机!


如果使用模拟量控制伺服,那么你可以使用正负模拟量进行正反转的控制。


如果使用通讯控制,那么直接发指令。如果使用脉冲来控制伺服,那么你有两种方式:

1 正向脉冲伺服正转,反向脉冲伺服反转

2 脉冲让伺服旋转,DO输出决定伺服方向。

如果使用模拟量控制伺服,那么你可以使用正负模拟量进行正反转的控制。

如果使用通讯控制,那么直接发指令。

程序上,靠这个方式:

  1. 可以直接输入位置令其正,反转

  2. 2.JOG命令其正反转

  3. 具体的操作过程简述:

  4. plc发脉冲 控驱动器 要求伺服电机走梯形路线 先以V1速度运行T1时间,到达最大速度V2再以V2运行T2时间然后在T1的时间内减速到V1,在以V1的速度运行T3时间 然后这样循环运行 总时间T1T2 T1 T3 内电机运转正好A圈驱动减速比为A的轴 ,此轴也就运行1圈。

模拟量控制器实现反向控制怎么处理

模拟量控制器,如果负载对象反向电压工作没问题的话,实现反向控制最原始的方法是用继电器切换方向,只改变方向不影响模拟量控制。可以参考电梯控制器电路,用半导体器件实现也可以

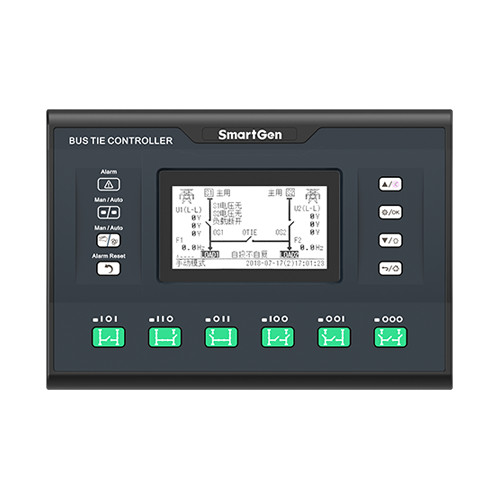

双电源转换开关控制器怎么使用?哪位有经验?

双电源转换开关控制器,一般是一种具有可编程功能、自动化测量、LCD显示、数字通讯为一体的智能化母联双电源切换控制模块。它集数字化、智能化、网络化于一身,测量及控制过程实现自动化,减少人为操作失误;

有采集并显示两路三相电压、频率等功能,同时一般都会具有以下功能:

  • 具有S1/S2累计合闸次数显示;

  • 具有负载1和负载2当前持续受电时间及累计受电时间显示;

  • 具有S1/S2累计供电时间显示;

  • 具有过压、欠压、缺相、逆相序、过频、欠频功能;

  • 实时时钟显示,具有历史记录功能,可循环记录200条数据;

  • 适合多种交流系统类型(三相四线、三相三线、单相两线、两相三线方式);

  • 可同时控制两路的CB开关和母联CB开关的合分闸,简化控制系统;

  • 具有开关重合闸功能;

  • 合闸输出可设为脉冲或持续输出,可适用于CB断路器或CC接触器;

  • 所有参数现场可编程,采用密码验证,防止非专业人员误操作;

    • 具有开关供电电源LO/NO输出,为开关切换线圈提供电源;

    • 直流供电电源范围极宽,可瞬间承受最高80V直流输入;

    • 交流输入接线端子间距大,最高可承受625V交流电压输入;

    • 设有双路RS485隔离型通讯接口,应用ModBus通讯规约,具有遥控、遥信、遥测、遥调功能,可遥控发电机组开机、停机、遥控ATS合分闸功能;

    • USB接口方便现场调试参数及程序升级;

      等等,好的双电源转换开关控制器,可应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业部门的电气装置、自动控制系统。

控制器的正反作用

反作用就是偏差越大输出越小 正作用就是偏差越大输出越大呀!! 比如用一个控制器来控制水位:当水位变送器检出水位偏离(高于)设定值, 此时如果控制器选反作用,则控制器输出就变小,阀的开度变小,进水量变小 这样就能实现自动控制了!! 这里设:变送器、控制阀、系统都为正作用

电机正反转用传感器如何检测

电机正反转检测控制仪接上电流型传感器便可使用,控制仪接收到传感器送来的电流信号后通过微处理器处理运算后给出一个控制和显示信号,在电机正转时控制仪面板上对应的正转LED指示灯会亮,同时输出端有一个开关量的控制信号;如果电机电源换相了这时控制仪检测到是反转,面板反转对应的LED指示灯会报警亮,且输出端便同时有一个开关量的控制信号输出。 电机:电机,是指依据电磁感应定律实现电能转换或传递的一种电磁装置。发电机在电路中用字母G表示。它的主要作用是利用机械能转化为电能,目前最常用的是,利用热能、水能等推动发电机转子来发电,随着风力发电技术的日趋成熟,风电也慢慢走进我们的生活。变压器,在有的书上称之为静
