matlab画图为什么y关于k的函数只显示了坐标轴没显示图像

电脑 2024-12-14

matlab画图，只有坐标，。没有图像

matlab画图，只有坐标而没有图像呢？问题出在这两句命令上，即

xx=0:0.1:1.5;yy=0:0.1:1.5;

由于当xx=0，yy=0，则x=0，y=0。所以将x，y值代入后续公式里计算v，w值，其v，w值为无意义的值,，也就是说z是无意义的值。对于plot（）函数命令也就认为整组（x，y，z）的数据是无效的，也就无法出图形了。

纠正措施：将xx和yy改成如下向量组

xx=0.1:0.1:1.5;yy=0.1:0.1:1.5;

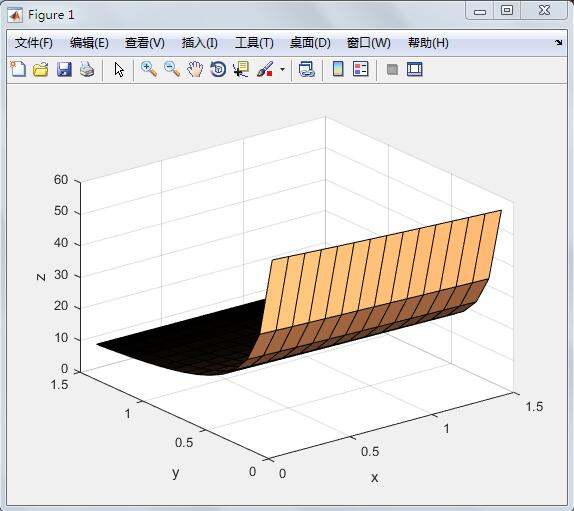

更改后运行结果

MATLAB运行只出坐标轴没有图像，在命令窗口输入c4fun4_8(0.5)

运行你的代码，有一个错误而导致无法出图，即应该用逗号却用了冒号。错误就在这个命令中

[x,y]=meshgrid(xmin:dx:xmax “:” ymin:dy:ymax)，双引号中的那个符号（：）错了，应该为逗号（，）。

正确的写法为

[x,y]=meshgrid(xmin:dx:xmax , ymin:dy:ymax)

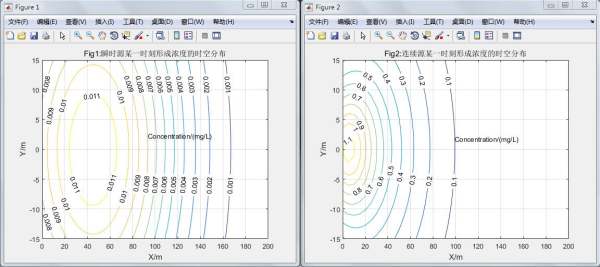

更正后可以得到其图形。

matlab图像只出现空白坐标轴，没有曲线

因为你虽然算了很多值，但都没有存起来。最后画图的时候 b1, Es 都是一个数，最多只能画一个点。

你这种情况不需要循环，把循环那改成：

Es=10.^(((-100:1:-50)-30)/10);
b1=1-exp(-n0*temp./(Es*tb1p2))...
-(exp(-n0*temp./(Es*tb1p2))-exp(-n0*temp./(Ep*tp1p2)))...
./(Es*tb1p2./(Ep*tp1p2)-1);

就可以画图了，不过你画图那里还有些其它问题。

想画 y 轴为对数坐标的图，就用：

handles=semilogy(b1,Es);

想画普通坐标的就用：

handles=plot(b1,Es);

两个都用后面画的就会把前面画的覆盖掉，没意义。

这样给 handles 赋值，后面可以用来设置画图的属性。但

set(handles,'ytick',0:10000:lnf)%handles可以指定具体坐标轴的句柄

这个语句有问题，如果不是很熟的话，可以画好图之后自己点那个图，再一点点调整属性，不用写在程序里。

matlab使用plot函数之后只有坐标轴没有曲线？

我改下就出图了: nmin=500; nmax=6000; n=nmin:100:nmax; Pemax=92; m=n/6000; Pe=Pemax*(m+m.^2-m.^3); Ttq=9549*Pe./n; figure; plot(n,Ttq); grid on title('发动机外特性曲线Ttq-n'); xlabel('n/(r/min)');ylabel('M/Nm');
