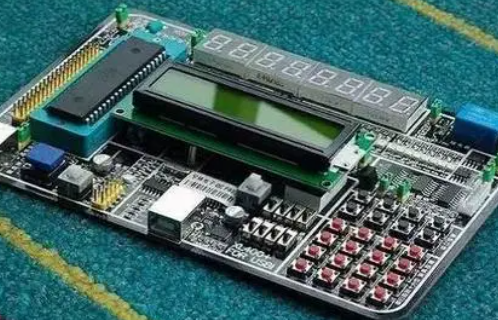

单片机与PLC的区别PLC是可编程逻辑控制器,由微处理器,IO电路等组成。有些也是由单片机构成的。能实现数字量,模拟量,时间等的运算和控制等,功能和结构固定,可直接用于产品。单片机
单片机引脚怎么分类?
51单片机有多少引脚
51单片机引脚分为:
1、主电源引脚:Vss,Vcc
2、外接晶振引脚:XTAL1,XTAL2
3、控制引脚:RST/VPD,ALE/PROG,PSEN,EA/VPP
4、输入输出IO引脚。
运算器
运算器由运算部件——算术逻辑单元(Arithmetic & Logical Unit,简称ALU)、累加器和寄存器等几部分组成。ALU的作用是把传来的数据进行算术或逻辑运算,输入来源为两个8位数据,分别来自累加器和数据寄存器。ALU能完成对这两个数据进行加、减、与、或、比较大小等操作,最后将结果存入累加器。
以上内容参考:百度百科-单片机
根据功能,单片机引脚可以分为哪几类?
当前市场上的单片机中除了电源和复位引脚外,其余的引脚大多可以进行配置,按片上资源的不同种类可以配置成:通用I/O(推挽、弱上拉,强上拉等),模拟输入,比较器输入,中断信号输入,定时/计数器输入输出,外接晶振时钟,SPI,IIC,UART,USB,总线信号,调试接口引脚等等。80C51单片机引脚图及引脚功能介绍
单片机的40个引脚大致可分为4类:电源、时钟、控制和I/O引脚。
⒈ 电源:
⑴ VCC - 芯片电源,接+5V;
⑵ VSS - 接地端;
⒉ 时钟:
XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根,
⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能:用来锁存P0口送出的低8位地址
② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST(Reset)功能:复位信号输入端。
② VPD功能:在Vcc掉电情况下,接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能:内外ROM选择端。
② Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。
⒋ I/O线
80C51共有4个8位并行I/O端口:P0、P1、P2、P3口,共32个引脚。 P3口还具有第二功能,用于特殊信号输入输出和控制信号(属控制总线)。P0口输入时需要接上拉电阻才能置1:
stm32单片机有哪些引脚?
14路数字输入输出口:工作电压为5V,每一路能输出和接入最大电流为40mA。每一路配置了20-50K欧姆内部上拉电阻(默认不连接)。除此之外,有些引脚有特定的功能 串口信号RX(0号)、TX(1号): 提供TTL电压水平的串口接收信号,与FT232Rl的相应引脚相连。 外部中断(2号和3号):触发中断引脚,可设成上升沿、下降沿或同时触发。 脉冲宽度调制PWM(3、5、6、9、10 、11):提供6路8位PWM输出。 SPI(10(SS),11(MOSI),12(MISO),13(SCK)):SPI通信接口。 LED(13号):Arduino专门用于测试LED的保留接口,输出为高时点亮LED,反单片机各引脚的功能?
对于at89c51的单片机40引脚 网上找的!希望对你有用 VCC/GND:供电电源。 P0口:可以被定义为数据/地址的低八位,能够用于外部程序/数据存储器。在FIASH编程时,P0 口作为原码输入口,当FIASH进行校验时,P0输出原码,此时P0外部必须被拉高。 P1口:标准输入输出I/O,P1口管脚写入1后,被内部上拉为高,可用作输入。在FLASH编程和校验时,P1口作为第八位地址接收。 P2口:既可用于标准输入输出I/O,也可用于外部程序存储器或数据存储器访问时的高八位地址。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。 P3口:既可以作标准输入输出I/O,也可作为AT89相关文章
- 详细阅读
-
单片机LVD低电压如何在程序中写入详细阅读
宏晶的那个单片机,那个lvd中断如何实现的?如何进入中断服务程序?LVD为低电压中断,低于LVD检测电压进入中断服务程序,可以用来做断电保存数据单片机怎么写入程序有专门的烧录器,烧
-
选择单片机,位数越多越好吗?详细阅读
单片机几位的好啊,是不是位数越高越好?单片机并非位数越高越好。单片机有4、8、16、32位之分。 4位不常用,主要用在一些廉价的玩具上。 8位单片机的价格最低,速度相对较慢,但是抗
-
51单片机程序中_to_1ms_ccc 什么意详细阅读
单片机的延时程序。。为什么这个是延时1ms??这个应该是51单片机晶振是12MHZ的,可以通过示波器测试时间,这个没有为什么,是一个经验值,准确的延时时间要用定时器做,这种延时是大概的
-
51单片机定时器最大定时时间计算详细阅读
51单片机 的 最大定时时间 怎么求?M为定时器初始值,即首先加入一部分值进去,再开始计数,溢出后重新赋初值工作方式1,即X为16机器周期=12*1/时钟周期=12*1/12=1us题目要求最大定时
-
做毕业设计用什么单片机好详细阅读
现在的主流8位单片机有哪些?51系列的,和avr系列的都有哪些?我大四做毕业设计用哪个型号的8位单8位单片机stc最新的STC15系列,AVR的可以ATmega16,ST的STM8S也挺好的,毕业设计还是使
-
单片机AT89C51的P2口接8个LED,让这详细阅读
单片机AT89C51的P2口接8个LED,让这8个LED显示闪烁功能即8个LED1s熄灭2s如此循环,求完整程序ORG 0000H ajmp start org 50 START: MOV A,#00H LOOP: MOV P2,A CALL DELAY1 CPL
-
单片机编程题不会?详细阅读
单片机编程题?振荡频率为6MHz,计时脉冲周期是2us,产生方波频率为2KHz, 周期500US,半个周期是250us,计数脉冲个数是125个,定时器方式2是8位定时器,最大计数值256,因此初值是256-125
-
12864单片机源程序的问题详细阅读
51单片机12864ZB程序问题?问题有多种,一、对比度是否调好 (即是否有硬件问题) 二、void WriteData(uchar Data) { EN=0;/*使能端*/ RS=1;/*根据时序图拉低,选择写指令*/ RW=0;
-
单片机最小系统采用什么电路报警电详细阅读

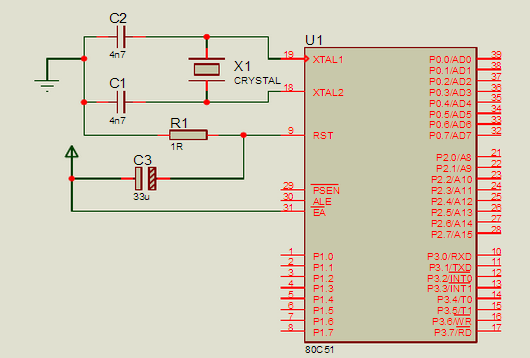

求解:简述51单片机最小系统的工作原理5V电源:给系统供电。 复位电路:程序跑飞时复位电路可以使程序从新执行,相当于电脑的重启。 晶振:给单片机运行提供时钟。比如电脑的2.2GH
