谁有图集《柔性接口给水管道支墩》(10S505)第四。即无地下邮箱是270441299@qq.com

软件 2023-09-17

求10S505图集、要完整的,

10S505柔性接口给水管道支墩?请打开该链接自己免费下载的网页链接

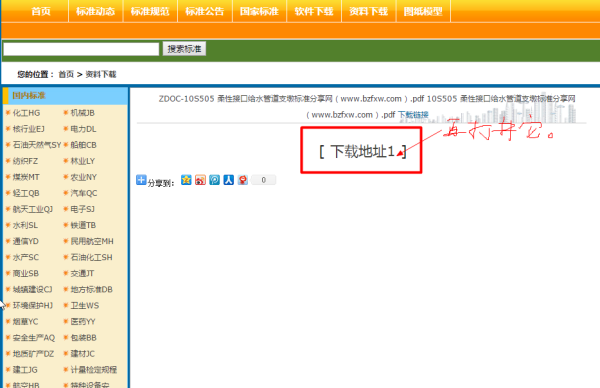

出现

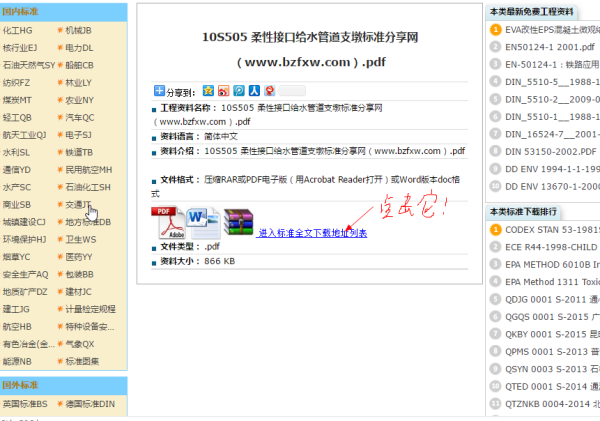

又出现:

再点击打开【下载地址1】,出现下图右上方第二个“下载”符号,点击下载便能得到

完整的10S505图集。

球墨铸铁管最大压力是多少公斤?

最大压力是16公斤,最小抗拉强度:420/Mpa,最小屈服强度300/Mpa,最小延伸率7%。

球墨铸铁管产品标准GB/T 13295-2013 水及燃气管道用球墨铸铁管、管件和附件GB/T 17457-1998 球墨铸铁管水泥砂浆离心法衬层一般要求GB/T 17458-1998 球墨铸铁管水泥砂浆离心法衬层。

新拌砂浆的成分检验GB/T 17459-1998 球墨铸铁管沥青涂层GB/T 17456 球墨铸铁管外表喷锌GB/T 17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准。

扩展资料

球墨铸铁管的特点

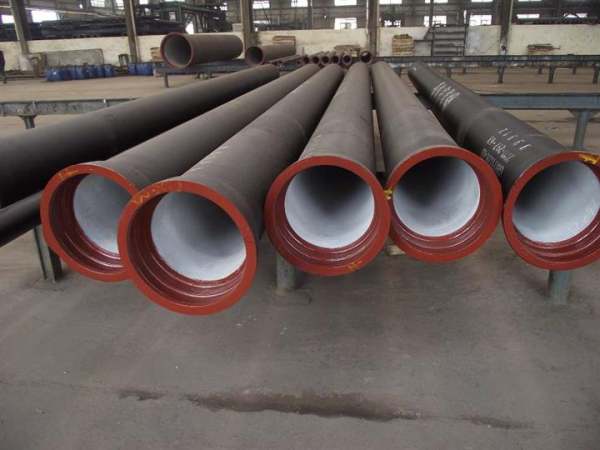

球墨铸铁管是铸铁管的一种。质量上要求铸铁管的球化等级控制为1-3级(球化率》80%),因而材料本身的机械性能得到了较好的改善,具有铁的本质、钢的性能。

退火后的球墨铸铁管,其金相组织为铁素体加少量珠光体,机械性能良好,防腐性能优异、延展性能好,密封效果好,安装简易、主要用于市政、工矿企业给水、输气,输油等。

在铁素体和珠光体基体上分布有一定数量的球状石墨,根据公称口径及对延伸率的要求不同,基体组织中的铁素体和珠光体的比例有所不同,小口径的珠光体比例一般不大于20%,大口径的一般控制在25%左右。

参考资料来源:百度百科-球墨铸铁管

关于球墨铸铁管的安装做法

一、 铸管的安装

1、清理

在安装前应进行清理工作,要清理的部位包括插口端,承口内部,插口的切角处到白线处应光滑、无尖锐点,以免安装时划伤胶圈。

2、润滑

可使用食用油作润滑剂,均匀刷在插口端和橡胶圈上。

3、安装接头

将插口插入承口,使要连接的管子或管件的中轴线相重合,使用一个导链在管项部缓缓拉紧,直到管承口进入到两条白线中间。

4、管子的偏转

管子的接口允许偏转3°,若管线的偏转角度较大,可采用多只管子偏转,应避免单只管子接口偏转角度太大,一般10°以内的角度可使用3~4根管子偏转,不必使用弯管。

5、切管

有些管子因野蛮装卸,造成插口端碰裂或变形,故需要将此部分切掉,同时由于要安装弯管、阀门等,需要不同长度的管子,也需切管。切管工具可使用砂轮切割机。切割时应沿管子一周作好切割线标记,这样便于切得平直。新切割的管子插口端必须削边倒角和磨光,使其与原来的插口端外观尺寸相同。

扩展资料:

球墨铸铁管使用要点

1、沟槽开挖

沟槽底宽应按下式计:B=D1+2(b1+b2)

式中:B—管道沟槽底部的开挖宽度(mm) D1—管道结构的外缘宽度(mm) b1—管道一侧的工作面宽度(mm) b2—管道一侧的支撑宽度(mm)

2、沟槽支撑

根据沟槽土质、地下水、开槽断面、荷载条件等因素进行设计,要求牢固可靠,防止塌方、支撑不得妨碍下管和稳管。

3、T型接口管道在垂直或水平方向转弯处应设支墩。应根据管径、转角、工作压力等因素经计算确定支墩尺寸。

4、输送生活饮用水时,管道不应穿过毒物污染区,如必须穿过时应采取防护措施。

5、凡承插连接的球墨铸铁管线,必须经计算设支墩,参见国家建筑标 准设计图集10S505《柔性接口给水管道支墩》。

6、球墨铸铁管的外防腐蚀涂层应根据敷管地的土质情况来选择镀锌和环氧沥青涂层或更高要求的涂层。

7、管道安装完、试压合格后,宜用低氯离子水冲洗和0.03%高锰酸钾水溶液消毒。

参考资料来源:百度百科-球墨铸铁管

球墨铸铁管怎么焊接

在通常情况下球墨铸铁的抗拉强度要偏高,在焊接性上也是要差于灰口铸铁的焊接,在铸铁设备的抢修上实际上是很难用肉眼辨别是球墨铸铁还是灰口铸铁的;

通常会用通用性比较广的WE777特种铸铁焊条焊接,不过仅仅是用于在检修维修运用上,效果确实是好,减少了抗裂的风险及焊条的高强度匹配保证了焊口本身的强度。

WE777具有特殊药皮作用,焊接过程中能够产生类似脉冲的柔和的电弧,对各类铸铁母材的热影响非常小,特殊的脉冲电弧能够清除各类铸铁表面的杂质,甚至对于油污和长期油浸的铸铁件的焊接也具有很好的渗透性而不会产生气孔或者夹杂,而热影响区硬度不会变得非常高,利用冷焊工艺焊接的成型焊缝具有非常优秀的抗裂性,能够应对各种恶劣的母材环境。

扩展资料

球墨铸铁管使用要点

1、沟槽开挖

沟槽底宽应按下式计:B=D1+2(b1+b2)

式中:B—管道沟槽底部的开挖宽度(mm) D1—管道结构的外缘宽度(mm) b1—管道一侧的工作面宽度(mm) b2—管道一侧的支撑宽度(mm)

2、沟槽支撑

根据沟槽土质、地下水、开槽断面、荷载条件等因素进行设计,要求牢固可靠,防止塌方、支撑不得妨碍下管和稳管。

3、 T型接口管道在垂直或水平方向转弯处应设支墩。应根据管径、转角、工作压力等因素经计算确定支墩尺寸。

4、输送生活饮用水时,管道不应穿过毒物污染区,如必须穿过时应采取防护措施。

5、凡承插连接的球墨铸铁管线,必须经计算设支墩,参见国家建筑标 准设计图集10S505《柔性接口给水管道支墩》。

6、球墨铸铁管的外防腐蚀涂层应根据敷管地的土质情况来选择镀锌和环氧沥青涂层或更高要求的涂层。

7、管道安装完、试压合格后,宜用低氯离子水冲洗和0.03%高锰酸钾水溶液消毒。



参考资料来源:百度百科-球墨铸铁管

参考资料来源:百度百科-焊接

参考资料来源:百度百科-WE777铸铁焊条

铸铁管的产品标准

GB/T 13295-2003 《水及燃气管道用球墨铸铁管、管件和附件》
GB/T 17457-1998 《球墨铸铁管水泥砂浆离心法衬层一般要求》
GB/T 17458-1998 《球墨铸铁管水泥砂浆离心法衬层新拌砂浆的成分检验》
GB/T 17459-1998 《球墨铸铁管沥青涂层》
GB/T 17456 《球墨铸铁管外表喷锌》
GB/T 17219-1998 《生活饮用水输配水设备及防护材料的安全性评价标准》
GB/T 12772-2008 排水用柔性接口铸铁管、管件及附件
工程标准
GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》
相关标准图
10S505《柔性接口给水管道支墩》
