任务栏CAD一个窗口怎么显示多个图纸

CAD中怎样将打开的多个图纸标签显示在窗口上方方便查看

1、首先在电脑端打开CAD软件，然后打开OP进行操作设置。

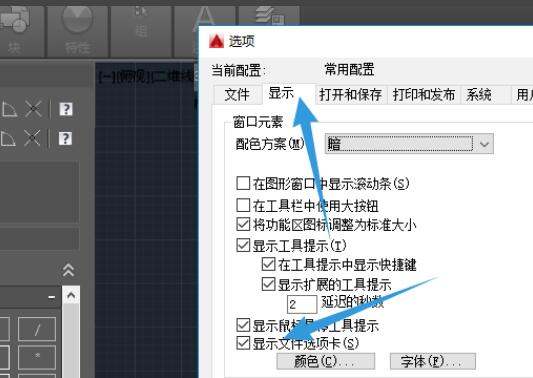

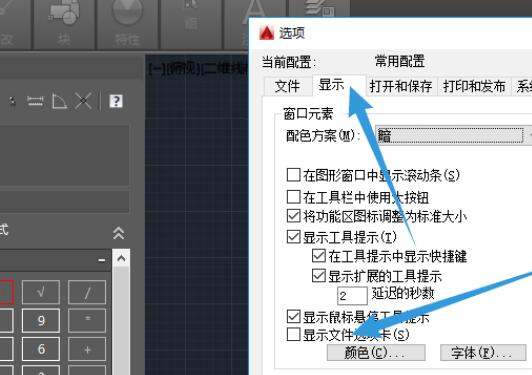

2、进入OP选项卡弹窗，进行设置，点击显示选项卡，如图所示。

3、然后对显示文件选项卡，把显示卡选项上的显示文件选项卡设置启用状态即可。

4、进行打勾后，点击应用就可以看到效果图。

5、这样，CAD就可以把打开的多个图纸标签显示在窗口上方显示了。

cad2010如何设置使一个窗口打开多个文件,并排显示(和360浏览器类似的并排缩略)

具体步骤如下：

1、多张图纸时，当我们打开两张或多张图时，想同时看到，先把图纸还原，即不要最大化。

2、直接把鼠标放在各张图的角上，当鼠标显示为两个向对的小箭头时，按住鼠标进行拉动就可以调动相应图纸的大小，也可对各边进行操作。

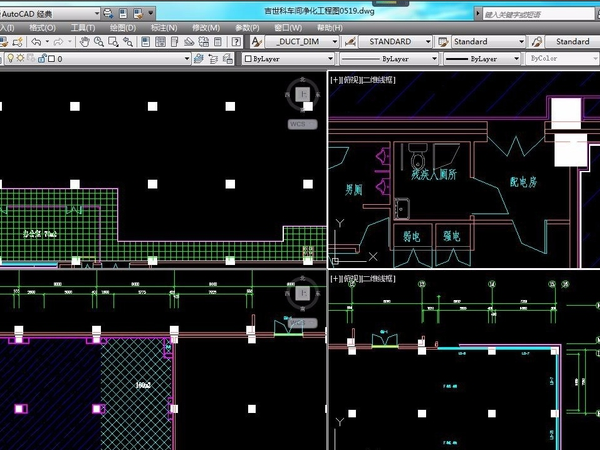

3、找到菜单栏，选择菜单栏的窗口选项卡，点击垂直平铺或水平平铺。

4、对于同一张图的多窗口查看，菜单栏选视图-视口-两个视口，进行同时查看。

5、再选择水平或者垂直进行排布，现一般显示屏是宽的，我们可以选垂直。

6、圆形的图纸里画了一个方形，然后进行了两视口查看，左边选上了圆，右边也跟着选中了，可以说明是同一张图的，而左边看到的相当于大样，放大来看，右边可以针对平面进行查看，这样即可使一个窗口打开多个文件，并排显示。

CAD一个界面里面出现两套图纸。

可以通过以下方法，关闭一个CAD图纸就可以了。具体步骤如下：

1.第一步是打开你的电脑，并打开cad与两个视窗。

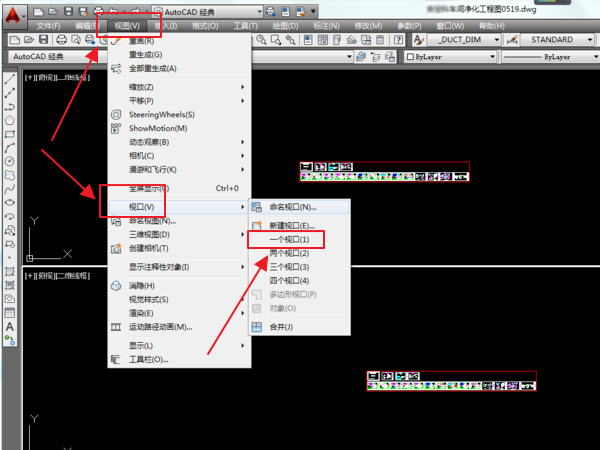

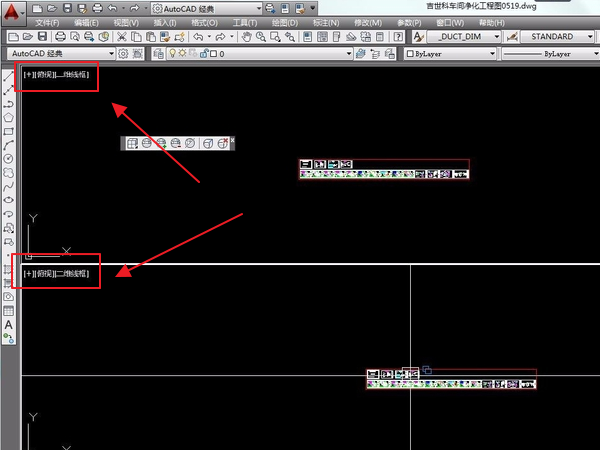

2.选择界面顶部的菜单栏选项，点击“查看”选项，选择“查看端口”，在当前显示的查看窗口中选择“一个查看端口”;

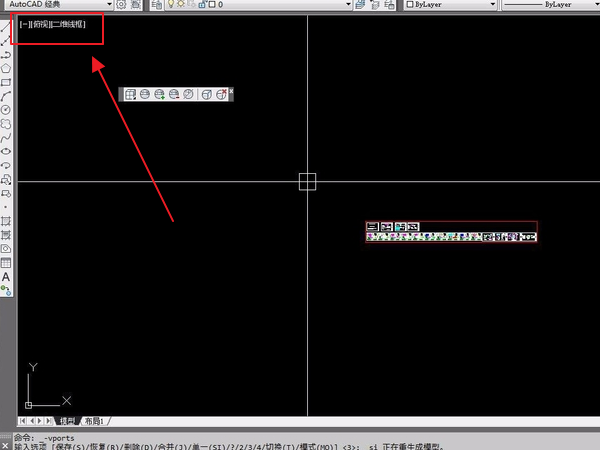

3.这样就成功地关闭了冗余cad的视口;

4.有时候，为了达到一图多角度观看的效果，可以创建多个视口。

怎样在CAD中一个窗口打开2个或多个文件

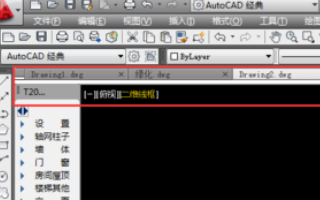

1、新版本的CAD（2012以上版本）有文件选项工具条，如图所示，想要哪个文件就点哪个文件。

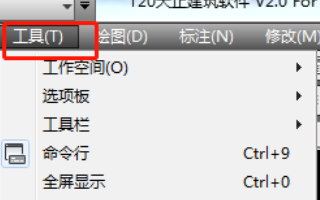

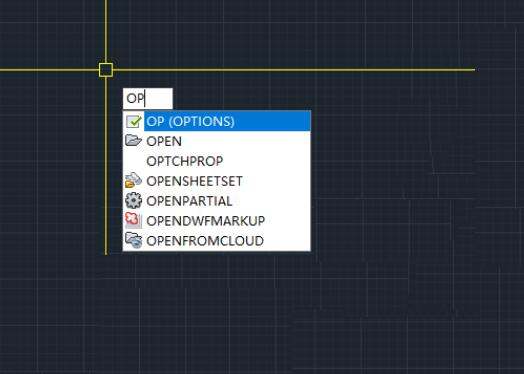

2、若没有出现文件选项工具条，则输入快捷键op或者在工具栏中选择【工具】--【选项】

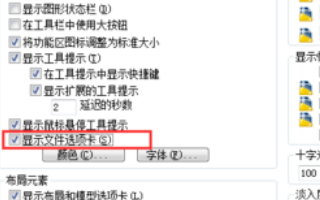

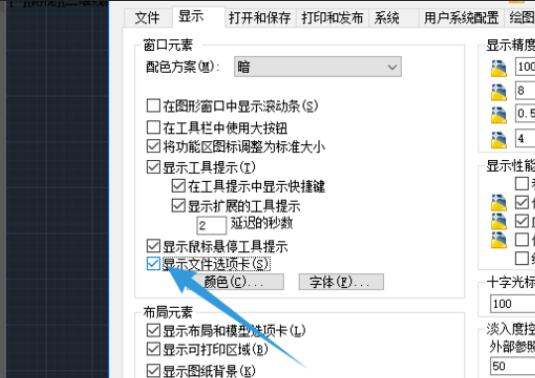

3、在弹出的对话框中，【显示】的栏中，勾选【显示文件选项卡】--【确定】

4、对于低版本的用户，是没有文件选项工具条的，可以使用键盘的快捷键ctrl+tab切换，不过这个方法的缺陷是必须要按照顺序一个个进行切换，如果打开的文件较多，就比较繁琐

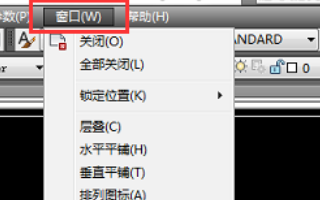

5、对于低版本同时又打开多文件的用户，可以使用工具栏的【窗口】，在菜单下拉中，即可找到自己需要的文件。

CAD打开不同的文件都是单独打开CAD程序，怎么设置在一个程序里面显示多个图纸呀

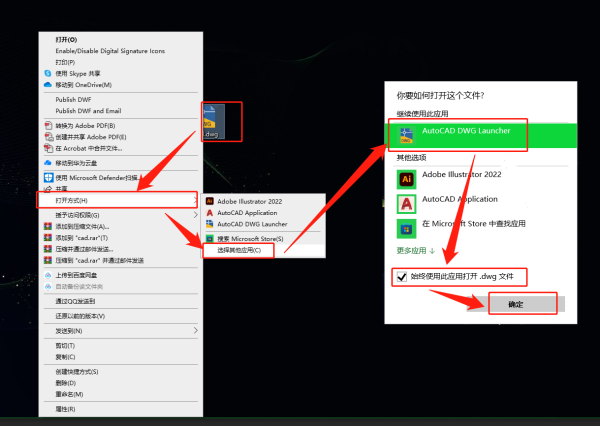

1、任意CAD文件上右键——打开方式——选中其他应用——选择用“AutoCAD DWG launcher”，——选始终用此程序打开

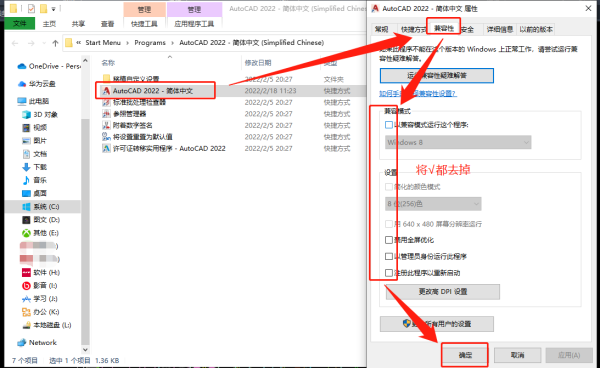

2、在CAD快捷键上右键——属性——兼容性——把√都去掉；

3、打开CAD，输入命令taskbar 把值改为0；输入命令SDI把值改为0；

4、关闭CAD，重启CAD；

经过以上步骤基本上都可以解决；
