图中附加筋布置范围

软件 2025-01-08

如图，该附加钢筋范围在哪里？

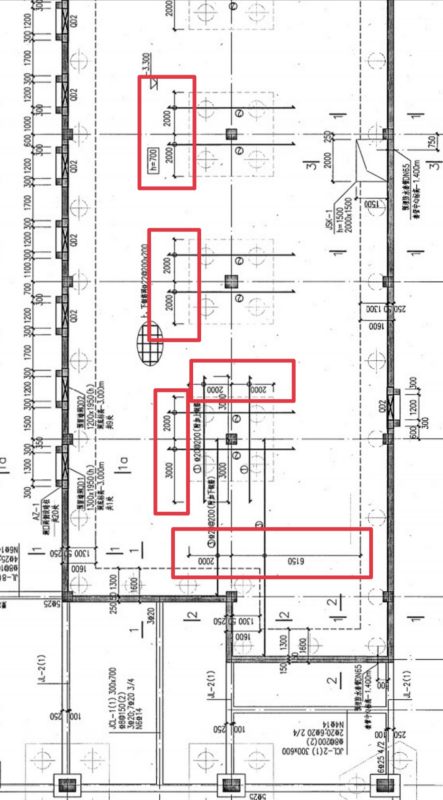

下图红框内就是各处附加钢筋范围，所加范围都是按轴线引出的长度尺寸，在基础施工时，放线工会在基础筏板放线定位轴线以及柱墙等位置，钢筋绑扎时按轴线量出实际加筋排布尺寸范围即可，明白了请采纳！

建筑图纸中为何要添加附加筋，附加筋在那个位置

这要跟据图纸附加位置了，附加筋主要是加到剪刀弯距最大部位，一般都在梁上挑梁上在根部距支点五分一道四十五分一道。如梁面筋加筋就在所标注位置加总跨三分之一，如果是二排的情况下就加总跨四分之一。建议多看下图集03G101上有，06上也有。

筏板附加钢筋布置范围尺寸线为什么要用起止符号隔成两段表示？是图纸表达有问题吗？如图正确的范围是什么

以第三张图说明。

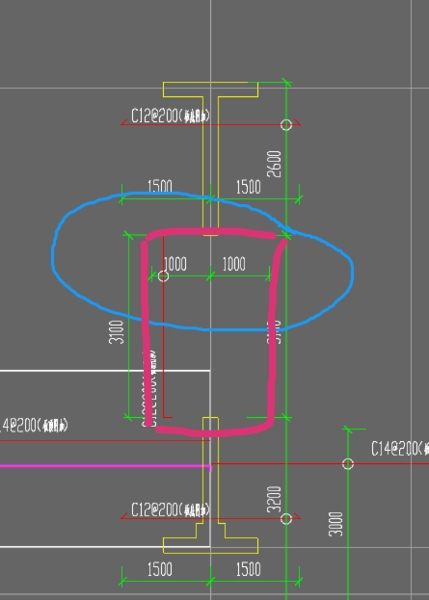

就是12@200的附加钢筋，长度3100的，在下图示意的红框范围内，从左到右排列，布置范围宽度是2000。

其他二张图，依此类推。

请采纳谢谢

工程中筏板结构附加钢筋如何布置

附加筋多在受力较集中处，比如角部、制作处。它是与主筋隔一布一，就是放在根两主筋中间，同样保证了间距200。所谓置于第二排，就是边上一根永远是主筋。

请问此图上筏板钢筋加密区的范围怎么看?

虚线示意的是筏板附加筋，附加筋长度为虚线所示长度，如果没看错，南北方向，左边的那条虚线示意为HRB400，直径25的钢筋间距200，放置在下层上筋，右边的为HRB400，直径20的钢筋间距两百，放置在上层下筋。附加筋布置范围你可以沿着虚线找到一个小圆圈，在圆圈里面虚线会与另一条示意线相交，这一条示意线的长度就是这一附加筋的布置范围。尽量说的通俗一点，希望能够帮到你。
