sw半圆实体转换为钣金展开
在solidworks中怎么样一个将圆筒实体零件转变成钣金零件
圆柱实体切个缝,然后插入折弯,选择切口的地方一条边线,不需要你输入板厚和折弯角度,这样直接就是个钣金零件了。求解SolidWorks里这种圆弧形状的实体怎么转换成钣金
在前视基准面上画草图,这是扫描用的引导线。 如用SolidWorks把实体零件转换为钣金件?其实非常简单 2.在前视基准面上画一条竖直线,这是扫描的路径。 如用SolidWorks把实体零件转换为钣金件?其实非常简单 3.在上视基准面画一个六边形,这是扫描的轮廓。因为轮廓要跟随引导线不断的变化,所以轮廓不用固定尺寸,只能靠约束来完全定义。 如用SolidWorks把实体零件转换为钣金件?其实非常简单 4.扫描。 如用SolidWorks把实体零件转换为钣金件?其实非常简单 5.选择引导线,去掉:合并平滑的面。现在还是一个实体,不是钣金件。 如用SolidWorks把实体零件转换为钣金件?其实非如何将solidworks的零件转换成钣金件

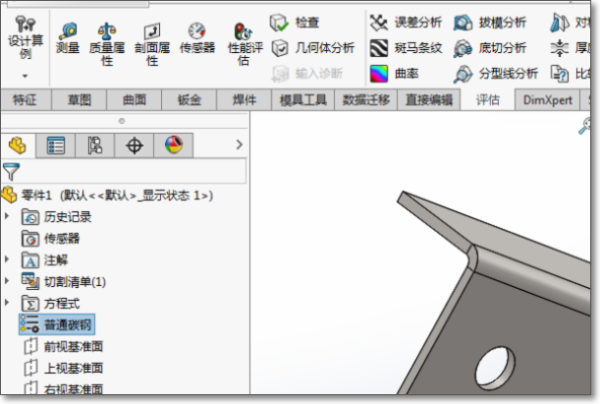

1、生成实体零件。

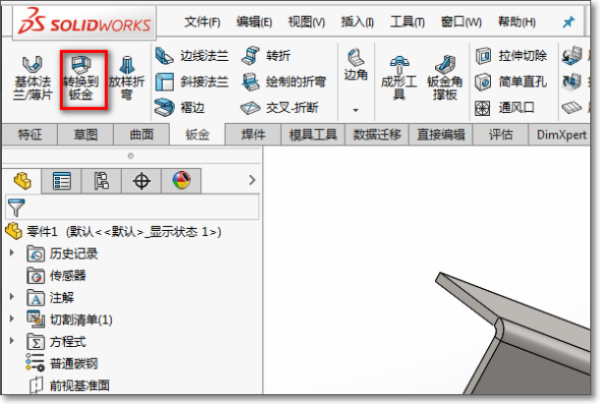

2、单击转换到钣金(“钣金”工具栏)或插入>钣金>转换到钣金。
3、如果想使用规格表,在 PropertyManager 中的钣金规格下设定选项:选择使用规格表在选择表格中,选择要使用的规格表,或单击浏览,然后浏览到规格表。

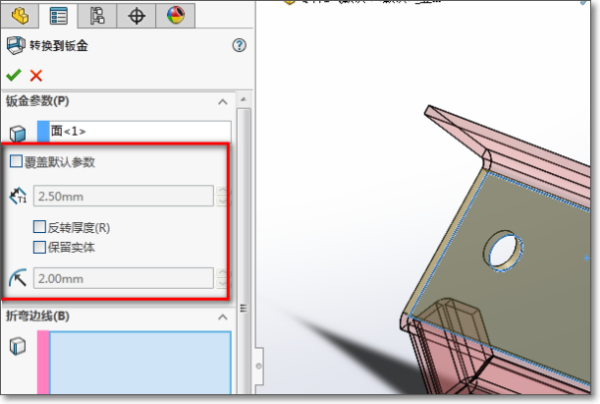

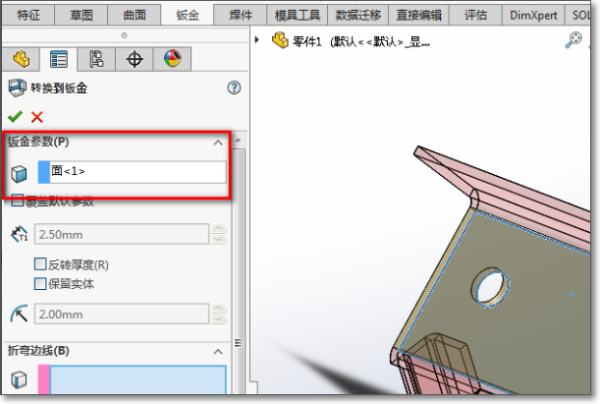

4、在钣金参数下:选择一个面作为钣金零件的固定面。设定钣金厚度和默认折弯半径。如果想保留实体以用于另一保留实体特征,选择转换到钣金。 当消除选择时,实体被转换到钣金特征消耗。

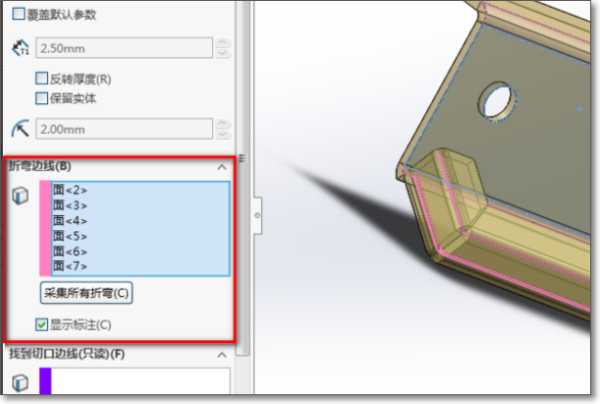

5、在折弯边线下,选择要形成折弯的模型边线。将显示样式更改为隐藏线可见将更容易选择边线。

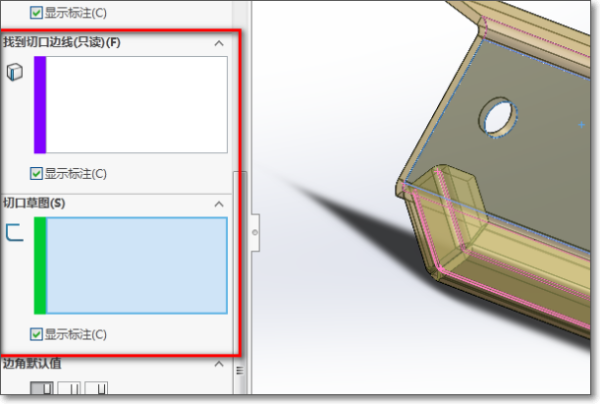

6、所需切口会被自动选择,并在找到切口边线下列出,在图形区域中,如果PropertyManager 中选定了显示标注,标注会附加到折弯和切口边线。 可以使用标注更改折弯半径和切口缝隙。

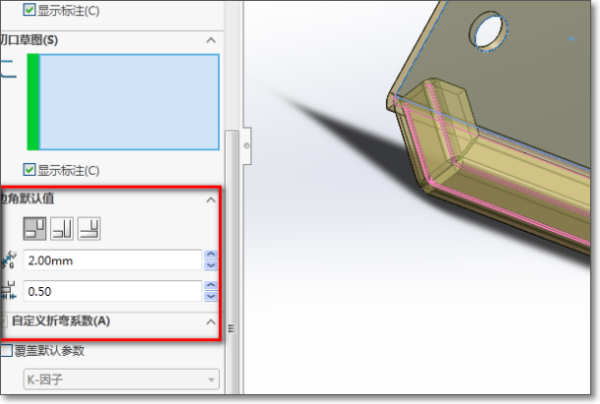

7、在边角默认值下设定切口选项。 要通过为单个切口设定选项来覆盖这些默认值:在找到切口边线下选择显示标注。在图形区域中单击缝隙标注中的默认。弹出窗口中设定切口选项。在图形区域中单击右键,然后单击确定 。

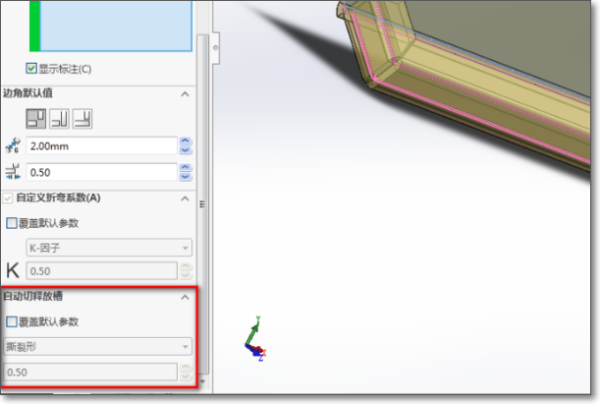

8、在自定义折弯系数下设置折弯系数类型和数值。

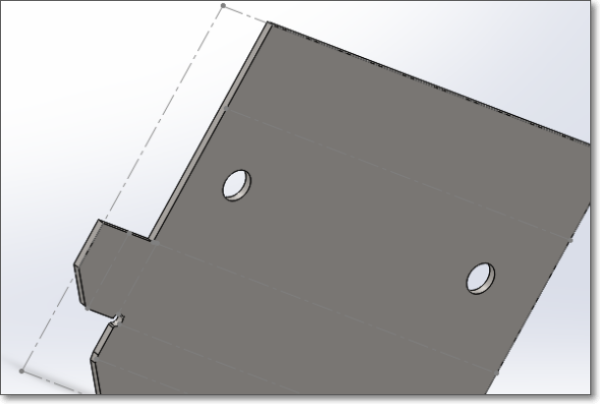

9、单击展开(“钣金”工具栏)可以使用指定的折弯和切口展开零件,完成效果图。
用Solidworks怎样转成钣金展开?
先用切口功能将四角切开,切口的缝隙大小和方向可以选择,根据长边包短边还是短边包长边自己定。然后再点击钣金菜单里,插入折弯功能,即可转换成钣金,随后可以点击展开菜单,可以转开成平板。希望能帮到你,望采纳!sw实体转钣金
在钣金命令里通过旋转画出来整体,再通过切除命令在母线上切一天沿着母线的0.05宽的口,钣金点展开就可以了。封闭的是不可以展开的,希望能帮助你。成功了给高分啊。标签:solidworks 未分类 钣金 机械加工
