用74LS153和必要的门电路设计一个3输入3输出
数电问题!跪求高手!!用数据选择器 74LS153和与非门设计一个三变量奇偶判断电路。

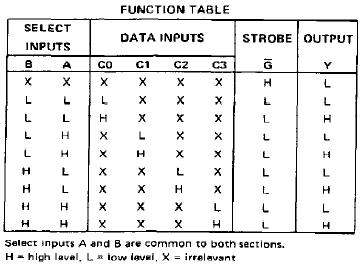

根据74153的功能表(见附图)可以发现,153芯片的选通信号输入只有两个,即A0和A1,而输入变量有三个,所以如何选择剩下这个输入变量的输入位置是解决这题的关键。分析功能表可知,若将第三个信号作为芯片使能,无法达到预期效果,那么只有将最后一个信号接到153的数据输入通道。此处令A0接B,A1接C,数据输入通道(D1~D4)接A,再根据需要实现功能的真值表(如下:)
ABCY
0001
0010
0100
0111
1000
1011
1101
1110
================================
可以发现,如将A输入直接接在D1~D4不能符合要求,再做如下调整,将D1、D4接A非,D2、D3接A即可满足设计要求。另外,由于是低电平使能,故使能信号接0.
================================
另外在你邮箱里也发了,请查收~希望我的回答对你有帮助^_^
用4选1数据选择器74ls153实现三输入变量的奇偶校验电路.当三个输入端有奇数个1时,输出为高,否则为低
在数据选择器中,通常用地址输入信号来完成挑选数据的任务。如一个4选1的数据选择器,应有2个地址输入端。共有2z=4种不同的组合,每一种组合可选择对应的一路输入数据输出。同理对一个8选1的数据选择器,应有3个地址输入端。
此外数据选择器还广泛用于产生任意一种组合逻辑函数。在图示电路中,若将Y看成是A0、A1及D0、D1、D2、D3的函数,如果把A1、A0视为两个输入逻辑变量,同时把D0、D1、D2和D3取为第三个输入逻辑变量A2的不同状态,便可产生所需要的任何一种三变量A2、A1、A0的组合逻辑函数。
扩展资料:
注意事项:
1、选择器中包含“·”“#”“(”或者“]”等特殊字符,注意使用转义字符将特殊字符转义
2、选择器中包含空格的注意事项:选择器中的空格也是不容忽视的,空格存在与否得出的结果可能很大的不同。
3、$(".test :hidden")表示选取class为test的元素里面的隐藏元素。
4、$(".test:hidden")表示隐藏的class为test的元素。
参考资料来源:百度百科-数据选择器
参考资料来源:百度百科-输入变量
用74ls153是实现一位全加器
根据全加器真值表,可写出和S,高位进位CO的逻辑函数。 A1A0作为两个输入变量,即加数和被加数A、B,D0~D3为第三个输入变量,即低位进位CI,1Y为全加器的和S,2Y全加器的高位进位CO,则可令数据选择器的输入为:A1=A,A0=B,1DO=1D3=CI,1D1=1D2=CI反,2D0=0,2D3=1,2D1=2D2=CI,1Y=S1,2Y=CO; 可以根据管脚所对应的连接电路用8选1数据选择器74LS151设计三输入多数表决电路

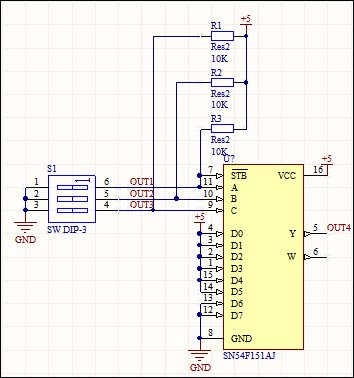

如果三个人对一件事情的通过与否进行表决,则按照经验,如果有两个或两个以上的人通过,则该事情最终被通过。下面我们就用数字电子技术的相关知识制作这么一个表决器。假设通过用高电平“1”来表示,相反,则不通过用低电平“0”来表示。
将地址端A、B、C作为输入端,将输入端D0-D7作为控制端,因74LS151低电平有效,故将其使能端G置低电平,输出为S。
ABC共有八种不同的输入状态,即:000、001、010、011、100、101、110、111。而我们希望ABC为011、101、110、111时,输出为“1”,其余输出为“0”。则写成逻辑表达式为:S=A'BC+AB'C+ABC'+ABC=m3D3+m5D5+m6D6+m7D7
故将D3、D5、D6、D7端接高电平,其余控制端接低电平,这样就构成了三输入的表决器。
扩展资料:
在多路数据传送过程中,能够根据需要将其中任意一路选出来的电路,叫做数据选择器,也称多路选择器或多路开关。
产品规格 有4选1数据选择器、8选1数据选择器(型号为74151、74LS151、74251、74LS153)、16选1数据选择器(可以用两片74151连接起来构成)等之分。如在数字电路中,mux6常指6路开关、mux6to1(mux6_1)常指6选1数据选择器。
多路转换器的作用主要是用于信号的切换。目前集成模拟电子开关在小信号领域已成为主导产品,与以往的机械触点式电子开关相比,集成电子开关有许多优点,例如切换速率快、无抖动、耗电省、体积小、工作可靠且容易控制等。
但也有若干缺点,如导通电阻较大,输入电流容量有限,动态范围小等。因而集成模拟开关主要使用在高速切换、要求系统体积小的场合。在较低的频段上f<10MHz),集成模拟开关通常采用CMOS工艺制成:而在较高的频段上(f>10MHz),则广泛采用双极型晶体管工艺。
参考资料来源:百度百科-MUX

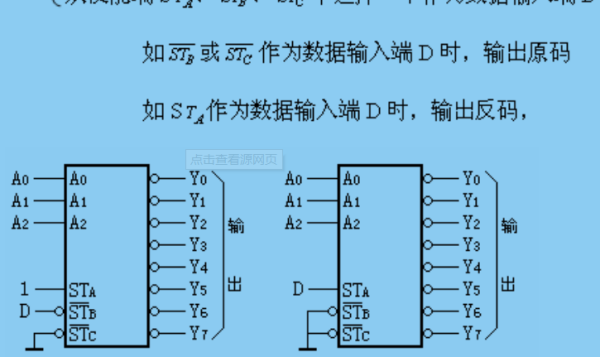

用74LS138和最少的门电路设计一个奇偶校验电路

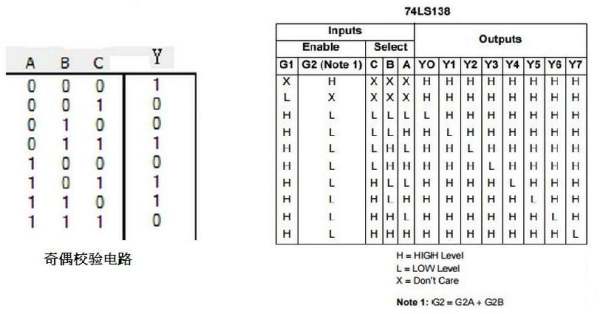

三输入奇偶校验电路偶数个1时输出1,其真值表如图左,Y=A'B'C'+A'BC+AB'C+ABC',

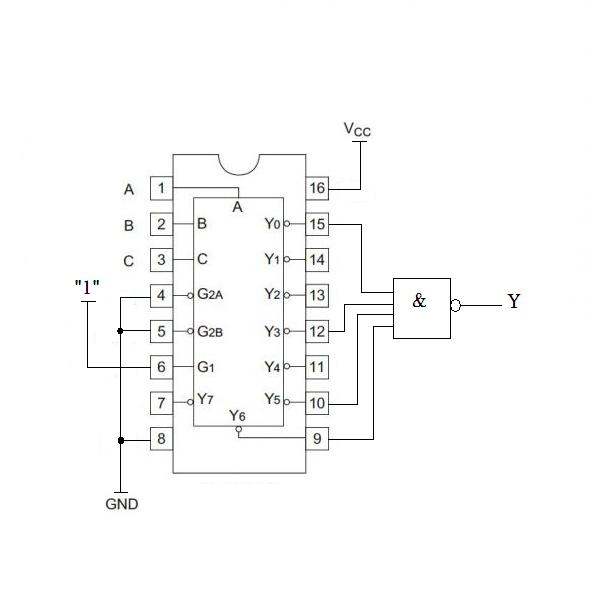

对比74ls138真值表,输出对应项为Y=Y0'+Y3'+Y5'+Y6'=(Y0'Y3'Y5'Y6')',电路图如下。
